Проектирование зданий и экспертиза недвижимости. Климатические данные (Ярославль). Теплотехнический расчет стены. Воздухопроницаемость ограждающей конструкции

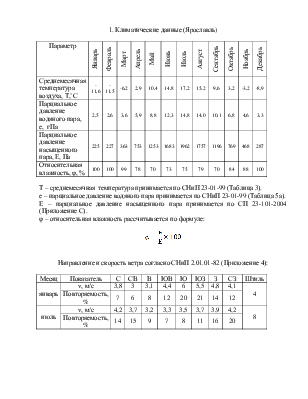

парциальное давление насыщенного пара принимается по СП 23-101-2004 (Приложение С).

φ – относительная влажность рассчитывается по формуле:

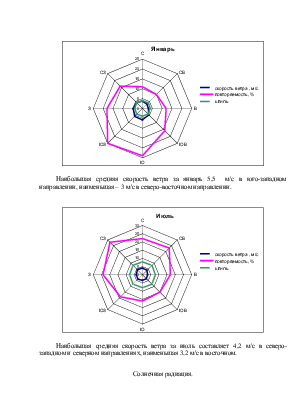

Направление и скорость ветра согласно СНиП 2.01.01-82 (Приложение 4):

Наибольшая средняя скорость ветра за январь 5,5  м/с в юго-западном направлении, наименьшая – 3 м/с в северо-восточном направлении.

Наибольшая средняя скорость ветра за июль составляет 4,2 м/с в северо-западном и северном направлениях, наименьшая 3,2 м/с в восточном.

Солнечная радиация.

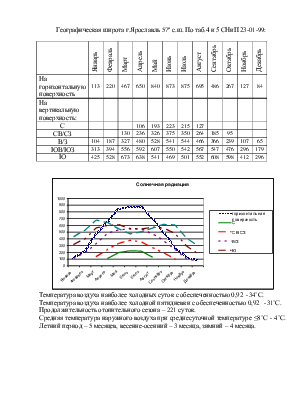

Географическая широта г.Ярославль 57º с.ш. По таб.4 и 5 СНиП 23-01-99:

Температура воздуха наиболее холодных суток с обеспеченностью 0,92  -34˚С.

Температура воздуха наиболее холодной пятидневки с обеспеченностью 0,92   -31˚С.

Продолжительность отопительного сезона – 221 суток.

Средняя температура наружного воздуха при среднесуточной температуре ≤8˚С  - 4˚С.

Летний период – 5 месяцев, весенне-осенний – 3 месяца, зимний – 4 месяца.

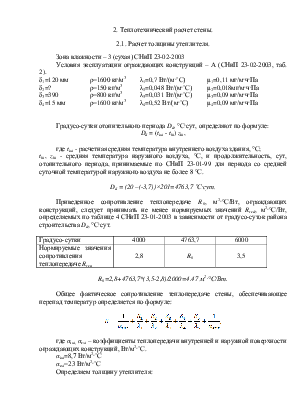

2. Теплотехнический расчет стены.

2.1. Расчет толщины утеплителя.

Зона влажности – 3 (сухая) СНиП 23-02-2003

Условия эксплуатации ограждающих конструкций – А (СНиП 23-02-2003, таб. 2).

δ₁=120 мм            ρ=1600 кг/м³        λ₁=0,7 Вт/(м·˚С)             μ₁=0,11 мг/м·ч·Па

δ₂=?                       ρ=150 кг/м³          λ₂=0,048 Вт/(м·˚С)          μ₂=0,018мг/м·ч·Па

δ₃=390                  ρ=800 кг/м³          λ₃=0,031 Вт/(м·˚С)         μ₃=0,09 мг/м·ч·Па

δ₄=15 мм              ρ=1600 кг/м³        λ₄=0,52 Вт/(м·˚С)           μ₄=0,09 мг/м·ч·Па

Градусо-сутки отопительного периода D_d, °С·сут, определяют по формуле:

D_d = (t_int - t_ht) z_ht, где t_int - расчетная средняя температура внутреннего воздуха здания, °С;

t_ht, z_ht - средняя температура наружного воздуха, °С, и продолжительность, сут, отопительного периода, принимаемые по СНиП 23-01-99 для периода со средней суточной температурой наружного воздуха не более 8 °С.

D_d = (20 –(-3,7))×201=4763,7 ˚С·сут.

Приведенное сопротивление теплопередаче R₀, м²·°С/Вт, ограждающих конструкций, следует принимать не менее нормируемых значений R_red, м²·°С/Вт, определяемых по таблице 4 СНиП 23-01-2003 в зависимости от градусо-суток района строительства D_d, °С·сут.

R₀=2,8+4763,7*(3,5-2,8)/2000=4.47 м²·°С/Вт.

Общее фактическое сопротивление теплопередаче стены, обеспечивающее перепад температур определяется по формуле:

где α_int, α_ext – коэффициенты теплопередачи внутренней и наружной поверхности ограждающих конструкций, Вт/м²·˚С.

α_int=8,7 Вт/м²·˚С

α_ext=23 Вт/м²·˚С

Определяем толщину утеплителя:

δ₃=0,172 м

Принимаем толщину утеплителя δ₃=175 мм.

Общая толщина стенки:

10+120+35+390+15=570 мм.

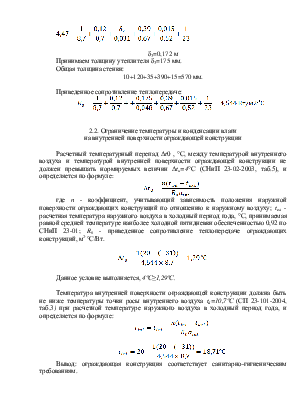

Приведенное сопротивление теплопередаче:

2.2. Ограничение температуры и конденсации влаги

на внутренней поверхности ограждающей конструкции

Расчетный температурный перепад Δt0 , °С, между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции не должен превышать нормируемых величин Δt_n=4°С (СНиП 23-02-2003, таб.5), и определяется по формуле:

где n - коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху; t_ext- расчетная температура наружного воздуха в холодный период года, °С, принимаемая равной средней температуре наиболее холодной пятидневки обеспеченностью 0,92 по СНиП 23-01; R₀ - приведенное сопротивление теплопередаче ограждающих конструкций, м^2·°С/Вт.

Данное условие выполняется, 4ºС≥1,29ºС.

Температура внутренней поверхности ограждающей конструкции должна быть не ниже температуры точки росы внутреннего воздуха t_d=10,7ºС (СП 23-101-2004, таб.3) при расчетной температуре наружного воздуха в холодный период года, и определяется по формуле:

Вывод: ограждающая конструкция соответствует санитарно-гигиеническим
