Проектирование детские ясли-сад на 140 мест

1.  Введение.

Курсовой проект разработан согласно заданию на проектирование детские ясли – сад на 140 мест (паспорт типового проекта 213 – 2 – 151).

Пояснительная записка  к курсовому проекту содержит ?? страниц, графическая часть выполнена на двух листах формата А1.

2.  Исходные данные для проектирования.

2.1. Характеристика объекта строительства.

Объект строительства – двух этажное общественное здание без подвала и чердака. В проект были внесены изменения: новая планировка внутреннего пространства, а также изменена стеновая система из крупноблочной в каркасную.

Вид строительства – новое.

2.2.  Характеристика места строительства.

Место строительства – г. Хабаровск.

Строительно-климатический район - 1В.

Глубина промерзания – 2100 мм.

Зона влажности – нормальная.

Грунт – крупнообломочный.

Особых условий не имеется.

Расчетная температура наиболее холодной пятидневки, обеспеченностью 0.92 -   -31 ⁰С. Период  со среднесуточной температурой  воздуха менее 8 ⁰С = 205 суток, а средне суточная температура = -10.1 ⁰С.

Скорость, повторяемость направлений ветра для января.

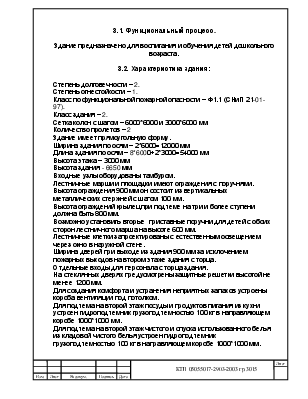

3.  Объемно - планировочное решение здания.

3.1. Функциональный процесс.

Здание предназначено для воспитания и обучения детей дошкольного возраста.

3.2. Характеристика здания:

Степень долговечности – 2.

Степень огнестойкости – 1.

Класс по функциональной пожарной опасности – Ф1.1 (СНиП 21-01-97).

Класс здания – 2.

Сетка колон с шагом – 6000*6000 и 3000*6000 мм

Количество пролетов – 2

Здание имеет прямоугольную форму.

Ширина здания по осям – 2*6000=12000 мм

Длина здания по осям – 8*6000+2*3000=54000 мм

Высота этажа – 3000 мм

Высота здания - 6650 мм

Входные узлы оборудованы тамбуром.

Лестничные марши и площадки имеют ограждения с поручнями. Высота ограждения 900 мм он состоит из вертикальных металлических стержней с шагом 100 мм.

Высота ограждений крылец при подъеме на три и более ступени должна быть 800 мм.

Возможно установить вторые  приставные поручни для детей с обоих сторон лестничного марша на высоте 600 мм.

Лестничные клетки запроектированы с естественным освещением  через окно в наружной стене.

Ширина дверей при выходе из здания 900 мм за исключением пожарных выходов на втором этаже здания с торца.

Отдельные входы для персонала с торца здания.

На стеклянных дверях предусмотрены защитные решетки высотой не менее 1200 мм.

Для создания комфорта и устранения неприятных запахов устроены короба вентиляции под потолком.

Для подъема на второй этаж посуды и продуктов питания из кухни устроен гидроподъемник грузоподъемностью 100 кг в направляющем коробе 1000*1000 мм.

Для подъема на второй этаж чистого и спуска использованного белья из кладовой чистого белья устроен гидроподъемник грузоподъемностью 100 кг в направляющем коробе 1000*1000 мм.

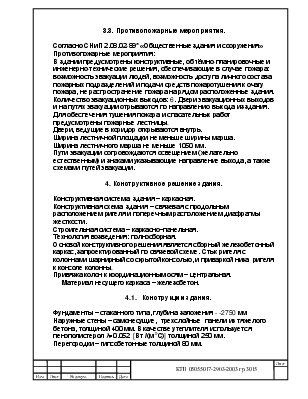

3.3. Противопожарные мероприятия.

Согласно СНиП 2.08.02-89* «Общественные здания и сооружения»

Противопожарные мероприятия:

В здании предусмотрены конструктивные, объёмно-планировочные и инженерно-технические решения, обеспечивающие в случае пожара: возможность эвакуации людей, возможность доступа личного состава пожарных подразделений и подачи средств пожаротушения к очагу пожара, не распространение пожара на рядом расположенные здания. Количество эвакуационных выходов: 6. Двери эвакуационных выходов и на путях эвакуации отрываются по направлению выхода из здания. Для обеспечения тушения пожара и спасательных работ предусмотрены пожарные лестницы.

Двери, ведущие в коридор открываются внутрь.

Ширина лестничной площадки не меньше ширины марша.

Ширина лестничного марша не меньше 1050 мм.

Пути эвакуации сопровождаются освещением (желательно естественным) и знаками указывающие направление выхода, а также схемами путей эвакуации.

4. Конструктивное решение здания.

Конструктивная система  здания – каркасная.

Конструктивная схема  здания – связевая с продольным расположением ригеля и поперечным расположением диафрагмы жесткости.

Строительная система – каркасно–панельная.

Технология возведения: полносборная.

Основой конструктивного решения является сборный железобетонный каркас, запроектированный по связевой схеме. Стык ригеля с колоннами шарнирный со скрытой консолью, и приваркой низа  ригеля к консоле колонны.

Привязка колон к координационным осям – центральная.

Материал несущего каркаса – железобетон.

4.1.  Конструкции здания.

Фундаменты – стаканного типа, глубина заложения - -2750 мм

Наружные стены – самонесущие,  трехслойные  панели из тяжелого бетона, толщиной 400 мм. В качестве утеплителя используется пенополистерол λ=0.052  [Вт /(м ⁰С)] толщиной 250 мм.

Перегородки – гипсобетонные толщиной 80 мм.

Перекрытия – пустотные плиты перекрытия толщиной 220 мм.

Колонны – железобетонные сечением 300*300 мм.

Панели цокольные – железобетонные 350 мм

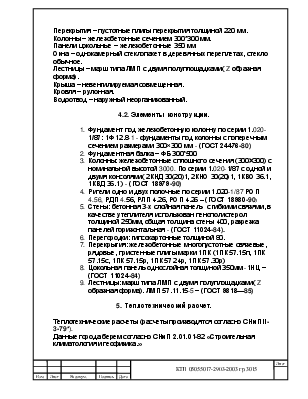

Окна – однокамерный стеклопакет в деревянных переплетах, стекло обычное.

Лестницы – марш типа ЛМП с двумя полуплощадками( Z образная
