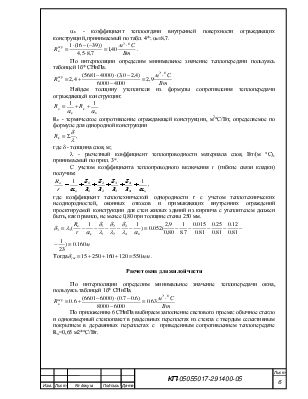

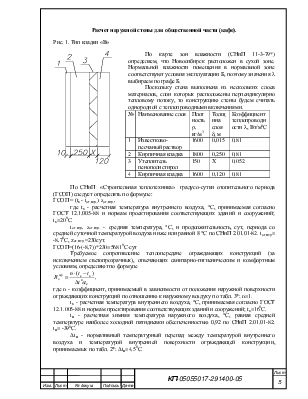

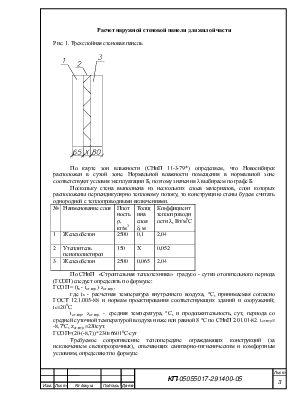

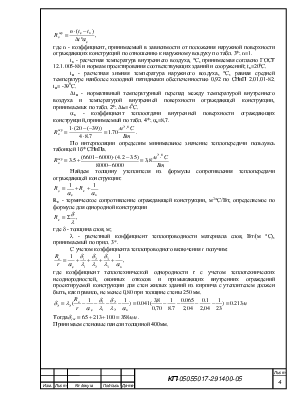

Приложение к курсовому проекту для шестиэтажного двухсекционного 33-квартирного жилого дома в г. Новосибирске

такой конструкции следует определять на основании расчета температурного поля следующим образом.

По результатам расчета температурного поля при t_в и t_н определяются средние температуры, °С, внутренней t_в.ср. и наружной t_н.ср. поверхностей ограждающей конструкции и вычисляется величина теплового потока q_расч, Вт/м², по формуле

q_расч = a_в(t_в - t_в.ср.) = a_н (t_н.ср. - t_н.), где температуру внутренней поверхности t_в, °С, ограждающей конструкции (без теплопроводного включения - для утеплителя) следует определять по формуле

, температуру внутренней поверхности ограждающей конструкции с неметаллическими теплопроводными включениями следует определять по формуле

.

            Для нашего случая:

- для утеплителя, где R₀=3.71 м²°С/Вт (см. расчет параллельно тепловому потоку)

где R₀=3.71 м²°С/Вт (см. расчет параллельно тепловому потоку),

R^con₀=0.13 м²°С/Вт (см. расчет параллельно тепловому потоку),

h=0.56 (по таблице 7* СНиПа: ; схема теплопроводного включения IIа).

q_расч = a_в(t_в - t_в.ср.) = 8,7(15-9.76)=45.59 Вт/м².

q_расч = a_н (t_н.ср. - t_н.), откуда .

Приведенное термическое сопротивление конструкций определяется по формуле

,

Следует предусмотреть дополнительный слой теплоизоляции:

.

Принимаем толщину утеплителя 120мм.

Теплоусвоение полов жилой части

Согласно п.4.2 СНиПа показатель теплоусвоения поверхности пола Y_n, Вт/м²⁰С, следует определять следующим образом.

А). Найдем тепловую инерцию D₁ по формуле

D₁=R₁s₁=

Б). Найдем первые n слоев конструкции пола, имеющие суммарную тепловую инерцию меньшую 0.5:

D₂=R₂s₂=,

D₃=R₃s₃=.

Показатель теплоусвоения пола для 2го слоя Y_n следует определять по формуле

.

Показатель теплоусвоения пола для 1го слоя Y_n следует определять по формуле

.

По таблице 11* СНиПа Y_n^н=12 Вт/м²⁰С для жилых зданий, что меньше Y₁=11.87 Вт/м²⁰С.

Теплоусвоение полов общественной части (кафе)

Для покрытия пола кафе (административная часть) принимаем износостойкий линолеум с теми же характеристиками, что и у линолеума для жилых зданий. См. расчет Теплоусвоения полов  жилых зданий.

По таблице 11* СНиПа Y_n^н=14 Вт/м²⁰С для общественных зданий, что меньше Y₁=11.87 Вт/м²⁰С.

Согласно п.4.2 СНиПа показатель теплоусвоения поверхности пола Y_n, Вт/м²⁰С, следует определять следующим образом.

А). Найдем тепловую инерцию D₁ по формуле

D₁=R₁s₁=

Б). Найдем первые n слоев конструкции пола, имеющие суммарную тепловую инерцию меньшую 0.5: D₂=R₂s₂=,

D₃=R₃s₃=.

Показатель теплоусвоения пола для 2го слоя Y_n следует определять по формуле

.

Показатель теплоусвоения пола для 1го слоя Y_n следует определять по формуле

.

По таблице 11* СНиПа Y_n^н=12 Вт/м²⁰С для жилых зданий, что меньше Y₁=11.87 Вт/м²⁰С.

Защита от шума

Расчёт выполнен в соответствии с требованиями СНиП II-12-77 «Защита от шума».

Расчет перекрытия

Для расчета возьмем перекрытие между кафе и квартирой.

Изоляция от воздушного шума

Iв = 23 lg mэ – 10 дБ при m ≥ 200 кг/м2       (25)

Iв = 13 lg mэ + 13 дБ при m ≤ 200 кг/м2      (26)

где mэ = К·m – эквивалентная поверхностная плотность в кг/м2, m=d^.r – поверхностная плотность в кг/м2.

Для сплошной ограждающей конструкции при r>1800 кг/м³ К=1

Находим индекс изоляции от воздушного шума по формуле 25 (СНиП II-12-77 стр. 13).

Iв = 23× lg 412.6 – 10 = 50.16 дБ< Iв^н =60дБ (табл.7) - не обеспечивается

Устраиваем подвесной потолок на 150мм от перекрытия.

      Изоляция от ударного шума

Индекс приведённого уровня ударного шума Iу под междуэтажным перекрытием определяем по формуле

Iу=Iу₀-DIу=81-18=63дБ<I^ну=67дБ,

Где Iу₀=81дБ по таблице 13;

DIу=18 дБ – по ГОСТу на линолеум;

I^ну=67дБ по таблице 7.

Изоляция от ударного шума перекрытия обеспечивается.

Расчет перегородки

Для расчет возьмем внутреннюю стеновую панель, разделяющую обувной магазин и квартиру.

Стеновая панель выполнена из железобетона с плотностью 2500 кг/м³ толщиной 160мм.

Найдем эквивалентную поверхностную плотность стены:

m_э=2500^.0.16=400 кг/м².

Тогда индекс изоляции воздушного шума найдем по формуле 25 СНиПа
