Подбор сечения стержня сквозной колонны и проверка его устойчивости. Подбор сечения колонны из широкополочного и нормального двутавров

Страницы работы

Содержание работы

1

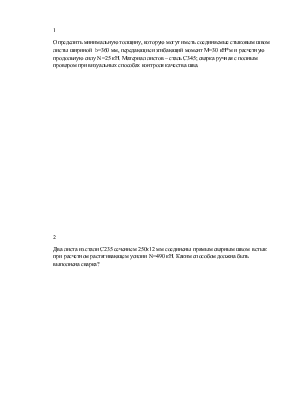

Определить минимальную толщину, которую могут иметь соединяемые стыковым швом листы шириной  b=360 мм, передающие изгибающий момент М=30 кН*м и расчетную продольную силу N=25 кН. Материал листов – сталь С345; сварка ручная с полным проваром при визуальных способах контроля качества шва.

2

Два листа из стали С235 сечением 250х12 мм соединены прямым сварным швом  встык при расчетном растягивающем усилии N=490 кН. Каким способом должна быть выполнена сварка?

29

Для однопролетной защемленной балки из стали класса С 245 подобрать сечение и проверить ее несущую способность и прогиб. Пролет балки 6,5 м; временная нормативная нагрузка 28 кН/м.

Подобрать сечение колонны типа Ш и К, сравнить их массы.

Исходные данные: l=3.6 m; N=1200 kH, сталь C275, lefx=lefy

Подобрать сечение стержня сплошной колонны для опирания балок перекрытия. Колонна в обоих направлениях защемлена внизу и шарнирно закреплена вверху. Нагрузка от балки на колонну N=1130 кН.

54

Подобрать сечение стержня сквозной колонны и проверить его устойчивость относительно ……….. Нагрузка на колонну N=1500 кН, расчетные длины lefx=lefy=4м.

42

Рассчитать поясные швы в однопролетной шарнирно опертой по концам балки двутаврового симметричного сечения из стали С 245. Перерезывающая сила в балке Qmax=1189,2 кН, момент инерции сечения относительно нейтральной оси Ix=549856.4  см4, статический момент пояса балки относительно той же оси Sf=3048 cм3, стенка – 1250х10; пояс: основной из – 420х20 измененный из – 240х20.

24

Требуется подобрать сечение балки перекрытия из условия прочности при упругой стадии работы материала. Балка – однопролетная, шарнирно опертая; пролет балки l=6 м; постоянная нагрузка 16 кН/м, временная 54 кН/м; уровень ответственности здания – III (пониженный).

35

Проверить устойчивость составной балки двутаврового сечения при условии, что расчетная нагрузка q=188 кН/м передается на ее верхний пояс балками настила, установленными с шагом 1 м. Балка из стали  С255 – однопролетная, шарнирно опертая пролетом 12 м. Сечение балки: основное – пояса 400х25 мм; стенка 1250х10 мм; измененное – пояса 200х25 мм; стенка 1250х10 мм. Места изменения сечения: х1=1,6 м, х2=10,4 м. Расчетная нагрузка на балку настила пролетом 6 м qбн=60 кН/м.

Подобрать сечение однопролетной шарнирно опертой балки из двутавра при упругой и упругопластической стадиях работы. Определить прогибы балок. Сравнить результаты двух способов расчета.  Исходные данные: пролет 5,3 м; временная нормативная нагрузка 34  кН/м.

50

Найти предельные расчетные нагрузки для однопролетной шарнирноопертой балки из условий прочности и жесткости при упругой стадии работы. Исходные данные: пролет 7,3 м, двутавр №35Б1, сталь С 255.

Проверить прочность планки из листа 300х10 и рассчитать ее присоединение у полке профиля толщиной 12 мм. Материал элементов – сталь С 255.

41

Найти предельные расчетные нагрузки для однопролетной шарнирноопертой балки из условий прочности и жесткости при упругой стадии работы. Пролет 4,2 м, двутавр 18Б1, сталь С 255.

51

Подобрать сечение трубчатой колонны.

Исходные данные: l=2,5 m; N=950 kH, сталь C345, lefx=lefy



















36

Для однопролетной балки из стали класса С 255 подобрать сечение двутавра при упругой стадии работы при следующих исходных данных: пролет балки 5,5 м; временная нормативная нагрузка 32 кН/м.

53

Подобрать сечение колонны типа, составленное из двух уголков.

Исходные данные: l=3,4 m; N=800 kH, сталь C255, lefx=lefy

52

Подобрать сечение колонны из широкополочного и нормального двутавров..

Исходные данные: l=3,2m; N=700 kH, сталь C235, lefx=lefy

11

Рассчитать прикрепление двутавра 30Б1 к нижнему поясу фермы из уголков (2L125х10). Материал конструкций сталь С255. Расчетное усилие 100 кН.

Проверить прочность стыкового соединения листов сечением bxt = 300х8 на совместное действие расчетных изгибающего момента М = 20 кн*м и поперечной силы Q = 125 кН. Материал листов – сталь С 245; сварка ручная с полным проваром при визуальных способах контроля качества шва.
