Отчет по архитектурной практике. Ознакомление с основными видами зданий. Их классификация. Ознакомление с основными видами объемно-планировочного решения зданий. Изучение строительных и конструктивных систем. Изучение основных планировочных и конструктивных элементов зданий, объемности и недостроенности зданий

Федеральное государственное автономное

образовательное учреждение

высшего профессионального образования

«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»

Инженерно-строительный институт

институт

Проектирование зданий и экспертиза недвижимости

кафедра

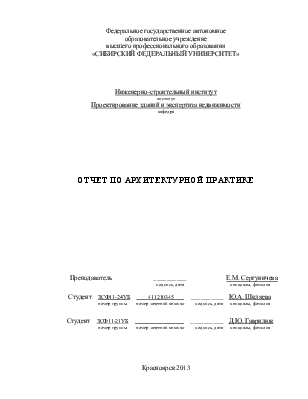

ОТЧЕТ ПО АРХИТЕКТУРНОЙ ПРАКТИКЕ

Преподаватель                         __________                        Е.М. Сергуничева

подпись, дата                                       инициалы, фамилия

Студент    ЗСФ11-24УБ    411210345          __________   Ю.А. Шкляева

номер группы        номер зачетной книжки         подпись, дата      инициалы, фамилия

Студент    ЗСФ11-21УБ        __________   Д.Ю. Гаврилюк

номер группы        номер зачетной книжки         подпись, дата      инициалы, фамилия

Красноярск 2013

Цель практики:

1.  Ознакомление с основными видами зданий. Их классификация.

2.  Ознакомление с основными видами объемно-планировочного решения зданий.

3.  Изучение строительных и конструктивных систем.

4.  Изучение основных планировочных и конструктивных элементов зданий, объемности и недостроенности зданий.

Задачи практики:

1.  Прохождение практики на реальных объектах. Знакомство с основными видами зданий и их планировкой.

2.  Изучение назначения зданий по объемным и конструктивным решениям, а также способа их возведения.

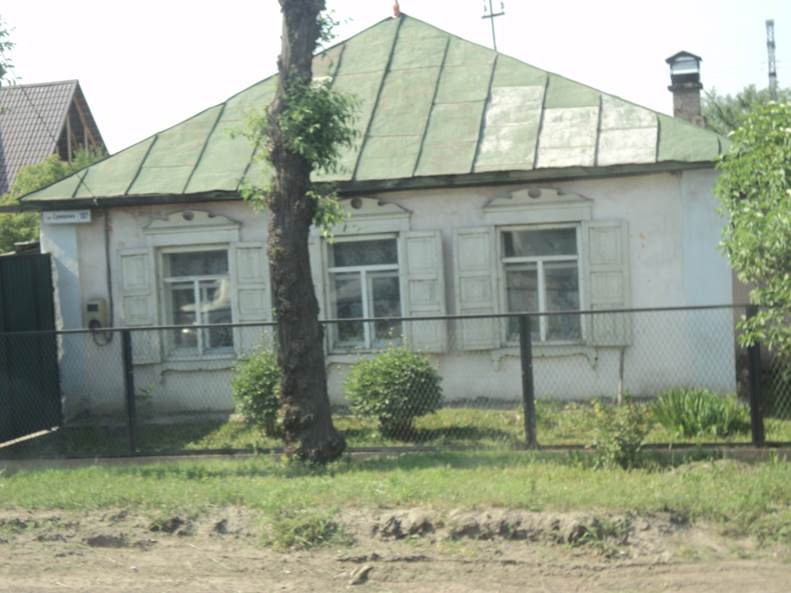

Одноэтажный одноквартирный дом с деревянными щитовыми стенами.

Конструктивная система – стеновая.

Конструктивная схема – с продольными несущими стенами.

Кровля из стальных листов по дощатым щитовым стропилам.

Деревянные двухстворчатые окна.

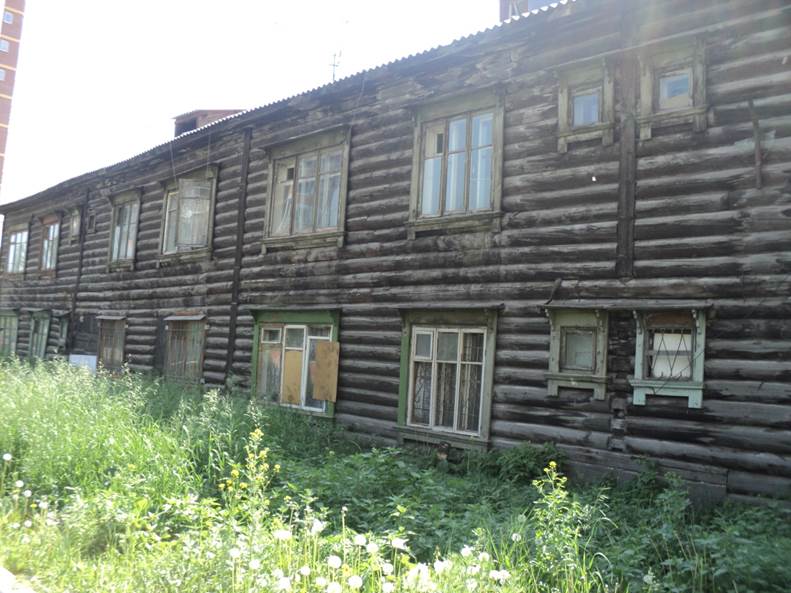

Двухэтажный дом с брусчатыми стенами.

Конструктивная система – стеновая.

Конструктивная схема – с продольными несущими стенами.

Чердачная крыша из волнистых асбестоцементных листов при продольных несущих стенах.

Деревянные двухстворчатые окна.

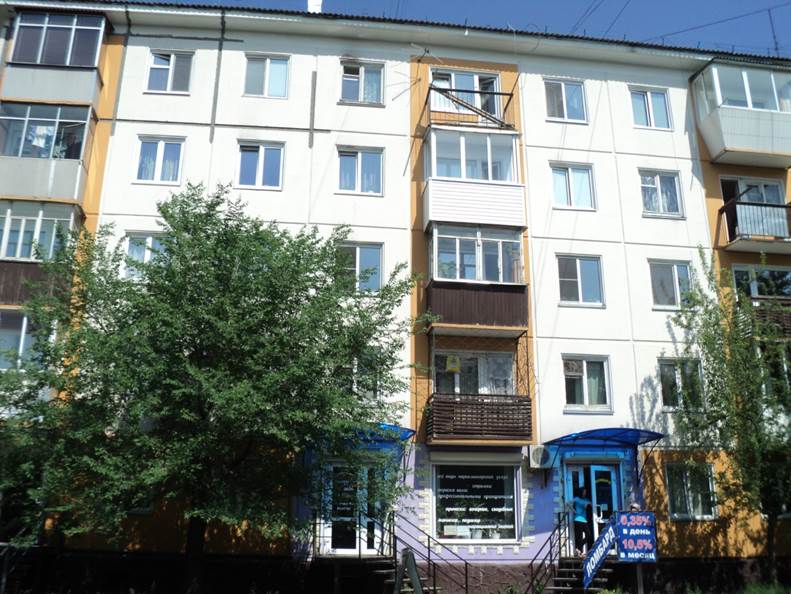

Крупноблочный жилой дом («хрущевка»)

Конструктивная система – стеновая

Конструктивная схема – с продольными несущими стенами.

Строительная система - панельная

Разрезка и стыки в наружных стенах – однорядная с уголковыми панелями.

Чердачная крыша из волнистых асбестоцементных листов.

Пластические элементы фасада: Наружный вход – крыльцо с козырьком (Серия 2.130-1), балкон (Серия 2.130-1), деревянные и пластиковые окна.

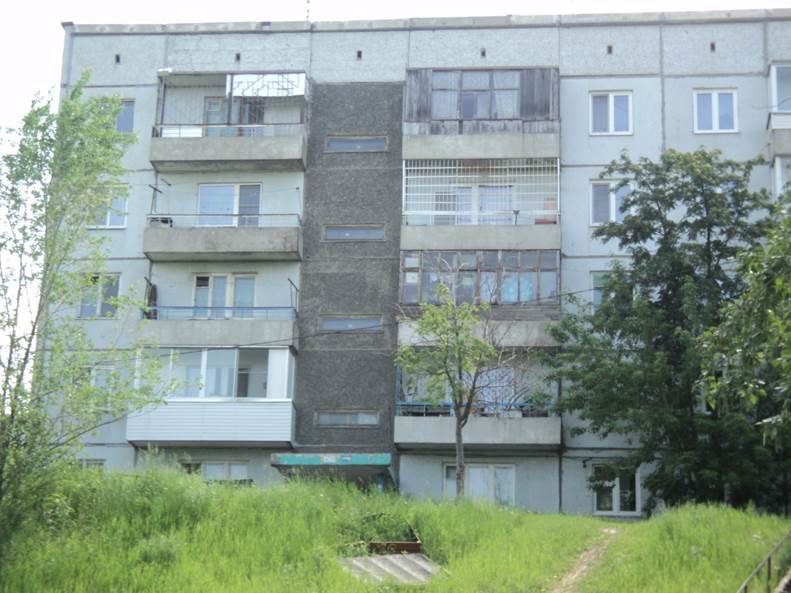

Панельный жилой 5-этажный дом

Конструктивная система – стеновая

Конструктивная схема – с продольными несущими стенами.

Строительная система - панельная

Разрезка и стыки в наружных стенах – однорядная с уголковыми панелями.

Установлен мусоропровод.

Бесчердачная- совмещенная крыша с рубероидной кровлей и внутренним водостоком.

Пластические элементы фасада: Наружный вход – крыльцо с козырьком (Серия 2.130-1), лоджия (Серия 2.130-1), деревянные и пластиковые окна

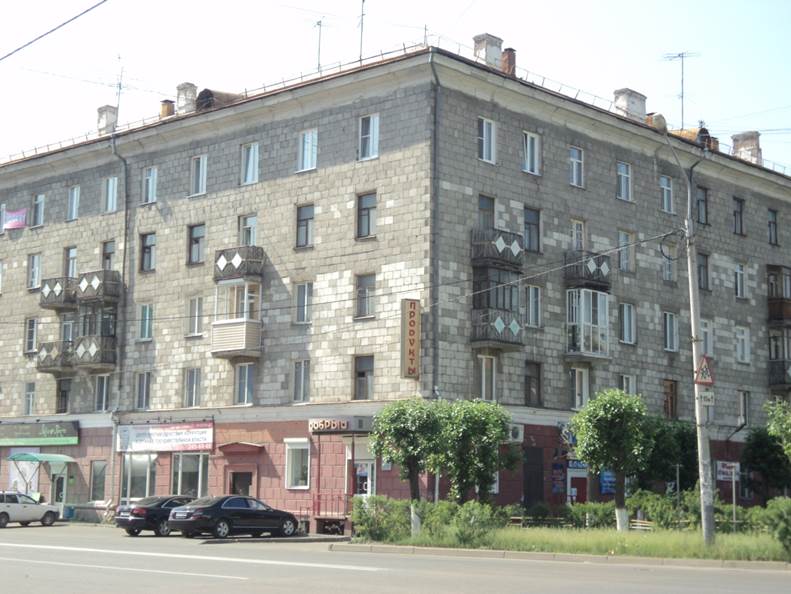

Жилой кирпичный дом

Конструктивная система – стеновая

Конструктивная схема – с продольными несущими стенами.

Строительная система – ручная кладка

Кирпичная стена эффективной кладки.

Чердачная крыша из волнистых асбестоцементных листов

Деревянные и пластиковые окна, уличные витрины (Серия 1.236-3)

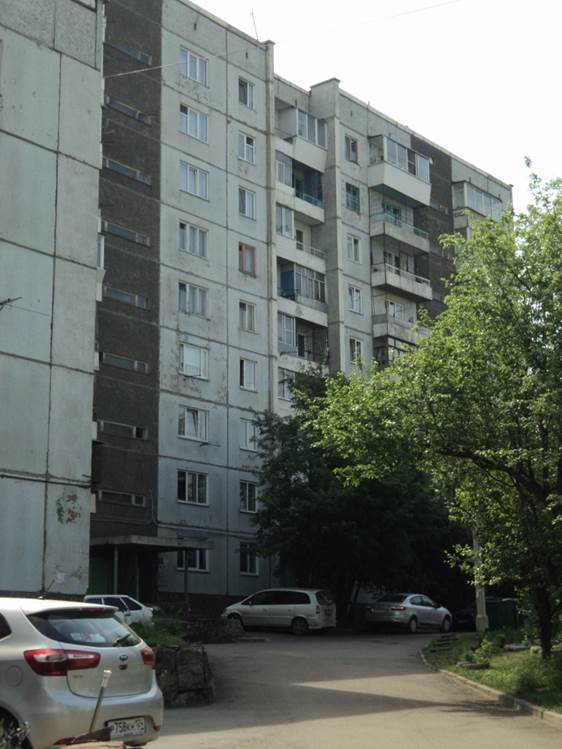

Панельный жилой 9-этажный дом

Конструктивная система – стеновая

Конструктивная схема – с продольными несущими стенами.

Разрезка и стыки в наружных стенах – однорядная с уголковыми панелями.

Лестнично-лифтовая прямая блок-связка по серии 1ЛГ-600А.

Бесчердачная- совмещенная крыша с рубероидной кровлей и внутренним водостоком.

Пластические элементы фасада: Наружный вход – крыльцо с козырьком (Серия 2.130-1), лоджия (Серия 2.130-1), деревянные и пластиковые окна

Общественное здание

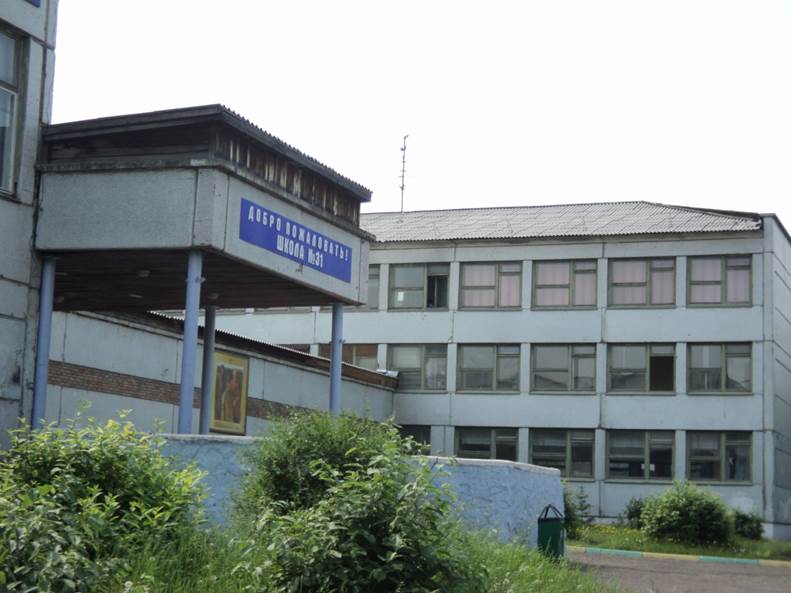

Общеобразовательная школа

Конструктивная система – каркасно-панельная

Конструктивная схема – с продольным расположением ригелей

Строительная система – полносборная.

Разрезка и стыки в наружных стенах – двухрядная из поясных панелей длинной «на 1-2 комнаты» и простеночных панелей.

Чердачная крыша из волнистых асбестоцементных листов.

Деревянные и пластиковые окна

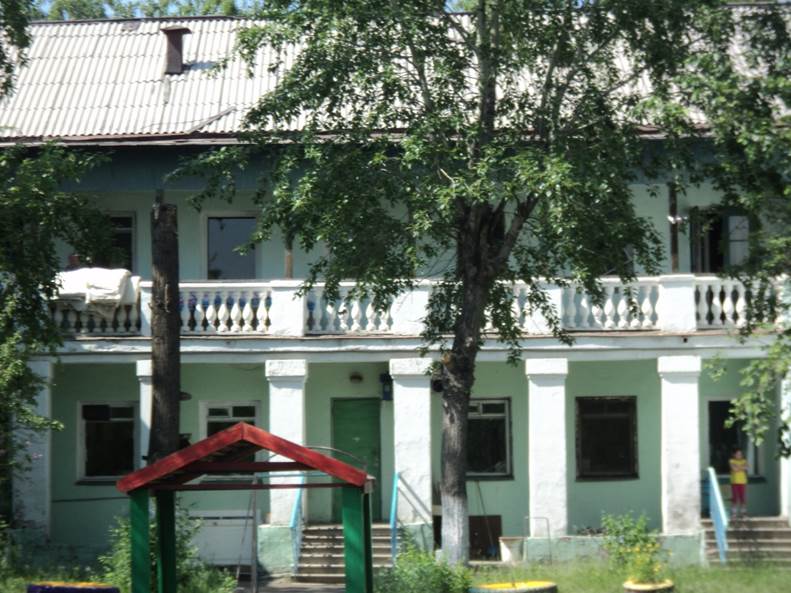

Детский сад

Конструктивная система – каркасно-панельная

Конструктивная схема – с продольным расположением ригелей

Строительная система – полносборная.

Разрезка и стыки в наружных стенах – двухрядная из поясных панелей длинной «на 1-2 комнаты» и простеночных панелей.

Чердачная крыша из волнистых асбестоцементных листов

Деревянные и пластиковые окна.
