Краткая характеристика объекта. Характеристика района строительства. Конструктивное решение сооружения. Сведения о внутрицеховой среде. Противопожарные мероприятия

1. Введение

Настоящая работа выполнена на основании хозяйственного договора  № 04/Э3С24/04/246 от 12 июля 2004 года между ОАО «Красноярскэнерго» филиал «Красноярская ТЭЦ-2» и ИКЦ «Промтехбезопасность», действующей на основании   лицензии Госстроя России Д 333859, регистрационный номер ГС-1-77-01-21-0-7710283356-004702-1 от 18 июля  2002 г.

2. Краткая характеристика объекта

Обследуемый участок является составной частью главного корпуса ТЭЦ -1.

Узел пересыпки ТЕЦ -1 представляет собой в плане 12м´23,5м двухэтажное здание. Ниже отметки уровня пола расположены

Главный корпус ТЭЦ-2 представляет собой в осях 3-12 пятипролетное здание размерами в плане 144´108 м.

Пролеты А - Б,  В - Г,  Г - Д,  Д – Е в осях 3-12 – оборудованы мостовыми кранами .

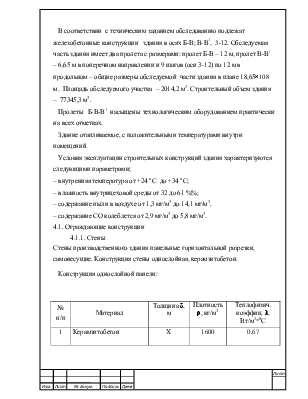

В соответствии  с техническим заданием обследованию подлежат пролеты здания Б-В; В-В¹ в осях 3-12, пролет В-В¹ является встроенной этажеркой в пролете В-Г.

Обследуемая часть здания имеет два пролета со следующими  размерами: пролет Б-В – 12 м, пролет   В-В¹ – 6,65 м в поперечном направлении и 9 шагов (оси 3-12) по 12 м в продольном – общие размеры обследуемой части здания в плане  18,65´108 м.  Площадь обследуемого участка здания  – 2014,2 м². Строительный объем –  77345,3 м³.

Рабочий  проект сооружения   разработан в 1975–77 гг. Томским отделением  Теплоэлектропроект.

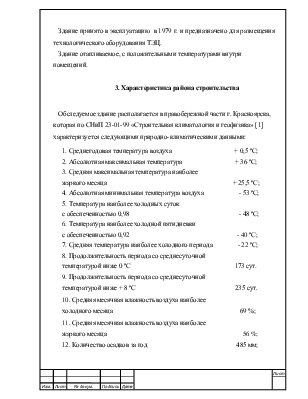

Здание принято в эксплуатацию  в 1979 г. и предназначено для размещения технологического оборудования ТЭЦ.

   Здание отапливаемое, с положительными температурами внутри помещений.

3. Характеристика района строительства

Обследуемое здание располагается в правобережной части г. Красноярска, которая по СНиП 23-01-99 «Строительная климатология и геофизика» [1] характеризуется следующими природно-климатическими данными:

1. Среднегодовая температура воздуха                                      + 0,5 ºC;

2. Абсолютная максимальная температура                                + 36 ºC;

3. Средняя максимальная температура наиболее жаркого месяца                                                                            + 25,5 ºC;

4. Абсолютная минимальная температура воздуха                     - 53 ºC;

5. Температура наиболее холодных суток с обеспеченностью 0,98                                                                  - 48 ºC;

6. Температура наиболее холодной пятидневки с обеспеченностью 0,92                                                                 - 40 ºC;

7. Средняя температура наиболее холодного периода               - 22 ºC;

8. Продолжительность периода со среднесуточной температурой ниже 0 ºC                                                               173 сут.

9. Продолжительность периода со среднесуточной температурой ниже + 8 ºC                                                            235 сут.

10. Средняя месячная влажность воздуха наиболее холодного месяца                                                                             69 %;

11. Средняя месячная влажность воздуха наиболее жаркого месяца                                                                                  56 %;

12. Количество осадков за год                                                      485 мм;

13. Суточный максимум                                                                   94 мм;

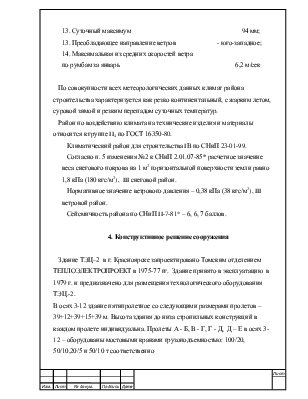

13. Преобладающее направление ветров                         - юго-западное;

14. Максимальная из средних скоростей ветра    по румбам за январь                                                                      6,2 м/сек

По совокупности всех метеорологических данных климат района строительства характеризуется как резко континентальный, с жарким летом, суровой зимой и резким перепадом суточных температур.

Район по воздействию климата на технические изделия и материалы относится к группе II₄ по ГОСТ 16350-80.

Климатический район для строительства IВ по СНиП 23-01-99.

Согласно п. 5 изменения №2 к СНиП 2.01.07-85* расчетное значение веса снегового покрова на 1 м² горизонтальной поверхности земли равно  1,8 кПа (180 кгс/м²),  III снеговой район.

Нормативное значение ветрового давления – 0,38 кПа (38 кгс/м²), III ветровой район.

Сейсмичность района по СНиП II-7-81* – 6, 6, 7 баллов.

4. Конструктивное решение сооружения
