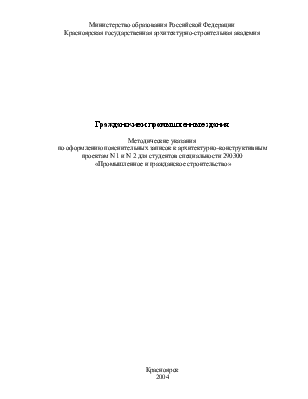

Министерство образования Российской Федерации

Красноярская государственная архитектурно-строительная академия

Гражданские и промышленные здания

Методические указания

по оформлению пояснительных записок к архитектурно-конструктивным

проектам N 1 и N 2 для студентов специальности 290300

 «Промышленное и гражданское строительство»

Красноярск

2004

УДК

ББК

Гражданские и промышленные здания. Методические указания по оформлению пояснительных записок к архитектурно-конструктивным проектам N 1и N 2 для студентов специальности 290300 «Промышленное и гражданское строительство»/ КрасГАСА Красноярск, 2004……….с.

                                                                      Составил Евгений Викентьевич Смолич

Олег Петрович Орел

Печатается по решению редакционно-издательского совета академии

© Красноярская государственная архитектурно-строительная академия, 2004.

Печатается в авторской редакции

Корректура:

Подписано в печать…………..Формат 60´84/16

Бумага тип N 1. Офсетная печать. Усл.печ.л……….

Уч.-изд.л……………. Тираж 300 экз. Заказ N………

Отпечатано на ризографе КрасГАСА

660041, Красноярск, пр. Свободный, 82

1. Введение

В процессе проектирования выполняется ряд текстовых и графических документов. Текстовые документы подразделяются на документы, содержащие, в основном, сплошной текст (техническое описание, паспорта, технические условия, реестры, пояснительные записки, инструкции и т.д.) и документы, содержащие текст, разбитый на графы (спецификации, ведомости, таблицы и т.д.). Основными текстовыми документами в студенческих проектах являются пояснительная записка, описания, спецификации и таблицы. Состав и содержание пояснительных записок курсовых проектов должен соответствовать заданию на проектирование. Пояснительная записка является неотъемлемой  частью проекта и представляется вместе с графической частью.

2.Оформление пояснительной записки

Пояснительная записка выполняется согласно стандартам Единой системы конструкторской документации (ЕСКД), Системы проектной документации для строительства (СПДС) и Стандарта предприятия (СТП). Пояснительная записка выполняется на стандартных листах писчей бумаги формата А4 (210297), на которые нанесены рамки рабочего поля документа. Рамка рабочего поля отстоит слева от края листа на 20 мм, от других краев листа – на 5 мм. Текст пояснительной записки пишется чернилами или пастой одного цвета, возможно использование компьютера. Высота букв и цифр текста должна быть не менее 2,5 мм. Заголовки разделов пояснительной записки располагают симметрично тексту, пишут большими буквами и выделяют из текста свободными строками. Разделы нумеруют арабскими цифрами. Нумерация страниц пояснительной записки сквозная. Первой страницей является титульный лист. Его выполняют на листе формата А4 (210´297) в соответствии с прил.1. Надписи на титульном листе выполняют карандашом, чёрной пастой или тушью от руки чертёжным шрифтом по ГОСТ 2.304-81*. Допускается выполнять машинописным способом. На титульном листе номер страницы не проставляет. Не допускается помещать на титульном листе рисунки, виньетки, фотографии. Страницы текста пояснительной записки должны быть сброшюрованы.

Заглавным является лист (страница), на котором располагается содержание записки. За текстом содержания следует перечень графического материала с указанием номеров листов и наименованием изображений, помеченных на данных листах (см.прил.2). На заглавном листе располагается основная надпись по форме 1 (см.прил.3), на последующих листах надпись по форме 2 (см.прил.3).

Цифровой материал оформляют в виде таблиц в соответствии с прил.4, которые нумеруют арабскими цифрами. Над правым верхним углом таблиц помещается надпись «Таблица N», где N-номер таблицы по тексту. Помещают таблицу либо непосредственно под текстом, где дана первая ссылка на нее, либо на следующей странице. Заголовки граф и строк таблиц пишут с прописной буквы. Если буквенные обозначения или символы пояснены в тексте или приведены в графическом материале, они могут быть вынесены в заголовок.

Формулы располагают в тексте отдельной строкой. Непосредственно под формулой приводят пояснения символов в той последовательности, в которой они приведены в формуле.

Текст пояснительной записки подразделяют на разделы и подразделы, которые нумеруют арабскими цифрами с точкой. Заголовки разделов пишут большими буквами, отделяя от текста пробелами.

Пояснительная записка включает в указанной последовательности следующие структурные элементы:
