Внутренний водопровод и канализация жилого здания. Проект санитарно-технических устройств жилого здания, включающий внутренний водопровод (систему холодного водоснабжения) и канализацию (внутреннюю и дворовую)

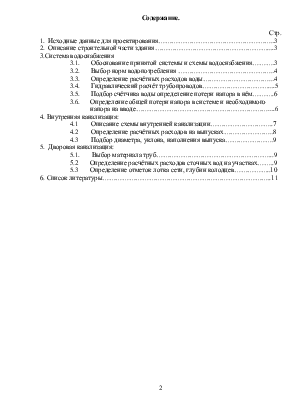

Содержание.

Стр.

1.  Исходные данные для проектирования……………………………………………..3

2.  Описание строительной части здания……………………………………………....3

3.Система водоснабжения

3.1.  Обоснование принятой системы и схемы водоснабжения……….3

3.2.  Выбор норм водопотребления ……………………………………..4

3.3.  Определение расчётных расходов воды…………………………...4

3.4.  Гидравлический расчёт трубопроводов…………………………....5

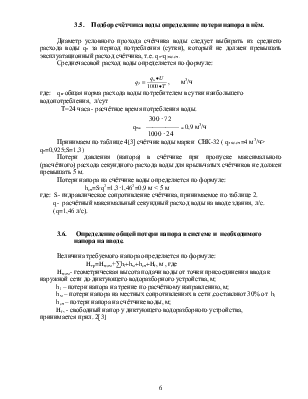

3.5.  Подбор счётчика воды определение потери напора в нём……….6

3.6.  Определение общей потери напора в системе и необходимого                                                                    напора на вводе……………………………………………………....6

4. Внутренняя канализация:

4.1  Описание схемы внутренней канализации………………………..7

4.2  Определение расчётных расходов на выпусках…………………..8

4.3  Подбор диаметра, уклона, наполнения выпуска………………….9

5.  Дворовая канализация:

5.1.   Выбор материала труб……………………………………………...9

5.2       Определение расчётных расходов сточных вод на участках……..9

5.3  Определение отметок лотка сети, глубин колодцев……………..10

6. Список литературы…………………………………………………………………..11

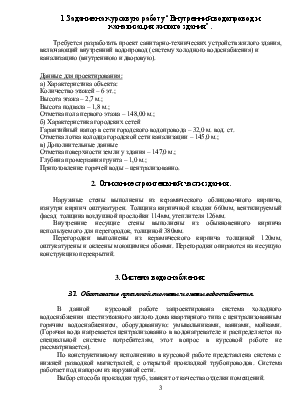

1.Задание на курсовую работу “Внутренний водопровод и канализация жилого здания”.

Требуется разработать проект санитарно-технических устройств жилого здания, включающий внутренний водопровод (систему холодного водоснабжения) и канализацию (внутреннюю и дворовую).

Данные для проектирования:

а) Характеристика объекта:

Количество этажей – 6 эт.;

Высота этажа – 2,7 м.;

Высота подвала – 1,8 м.;

Отметка пола первого этажа – 148,00 м.;

б) Характеристика городских сетей

Гарантийный напор в сети городского водопровода – 32,0 м. вод. ст.

Отметка лотка колодца городской сети канализации – 145,0 м.;

в) Дополнительные данные

Отметка поверхности земли у здания – 147,0 м.;

Глубина промерзания грунта – 1,0 м.;

Приготовление горячей воды – централизованно.

2.  Описание строительной части здания.

Наружные стены выполнены из керамического облицовочного кирпича, изнутри кирпич оштукатурен. Толщина кирпичной кладки 660мм, вентилируемый фасад  толщина воздушной прослойки 114мм, утеплителя 126мм.

Внутренние несущие стены выполнены из обыкновенного кирпича используемого для перегородок, толщиной 380мм.

Перегородки выполнены из керамического кирпича толщиной 120мм, оштукатурены и оклеены моющимися обоями. Перегородки опираются на несущую конструкцию перекрытий.

3.Система водоснабжения:

3.1.  Обоснование принятой системы и схемы водоснабжения.

В данной  курсовой работе запроектирована система холодного водоснабжения  шестиэтажного жилого дома квартирного типа с централизованным горячим водоснабжением, оборудованную: умывальниками, ваннами, мойками. (Горячая вода нагревается централизованно в водонагревателе и распределяется по специальной системе потребителям, этот вопрос в курсовой работе не рассматривается).

По конструктивному исполнению в курсовой работе представлена система с нижней разводкой магистралей, с открытой прокладкой трубопроводов. Система работает под напором из наружной сети.

Выбор способа прокладки труб, зависит от качества отделки помещений.

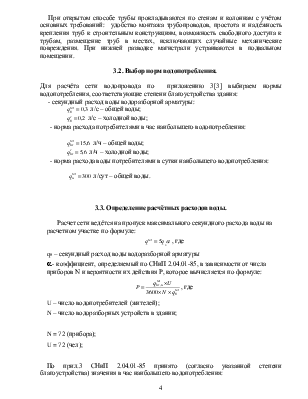

При открытом способе трубы прокладываются по стенам и колоннам с учётом основных требований:  удобство монтажа трубопроводов, простота и надёжность крепления труб к строительным конструкциям, возможность свободного доступа к трубам, размещение труб в местах, исключающих случайные механические повреждения. При нижней разводке магистрали устраиваются в подвальном помещении.

3.2. Выбор норм водопотребления.

Для расчёта сети водопровода по  приложению 3[3] выбираем нормы водопотребления, соответствующие степени благоустройства здания:

- секундный расход воды водоразборной арматуры:

 л/с – общей воды;

 л/с – холодной воды;

- норма расхода потребителями в час наибольшего водопотребления:

  л/ч – общей воды;

 л/ч – холодной воды;

- норма расхода воды потребителями в сутки наибольшего водопотребления:

  л/сут – общей воды.

3.3. Определение расчётных расходов воды.

Расчет сети ведётся на пропуск максимального секундного расхода воды на расчетном участке по формуле:

, где

q₀ – секундный расход воды водоразборной арматуры

a - коэффициент, определяемый по СНиП 2.04.01-85, в зависимости от числа приборов N и вероятности их действия P, которое вычисляется по формуле:

, где

U – число водопотребителей (жителей);

N – число водоразборных устройств в здании;

N = 72 (прибора);

U = 72 (чел);

По прил.3 СНиП 2.04.01-85 принято (согласно указанной степени благоустройства) значения в час наибольшего водопотребления:

, ;

Для любого участка сети:

15,6 · 74

                                                      P= —————— =0,008

3600 · 74 · 0,2

Для ввода водопровода:

15,6 · 74

                                                      P= —————— =0,014

3600 · 74 · 0,3

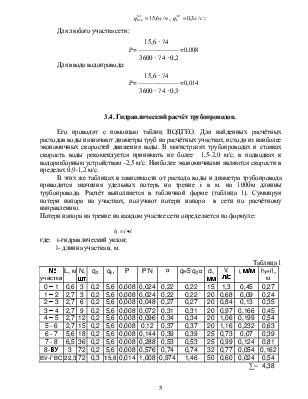

3.4. Гидравлический расчёт трубопроводов.

Его проводят с помощью таблиц ВОДГЕО. Для найденных расчётных расходов воды назначают диаметры труб на расчётных участках, исходя из наиболее экономичных скоростей движения воды. В магистралях трубопроводах и стояках скорость воды рекомендуется принимать не более
