Внутренний водопровод и канализация жилого здания

Кафедра: «Водоснабжение и водоотведение»

Пояснительная записка к курсовой работе

Тема: «Внутренний водопровод и канализация жилого здания»

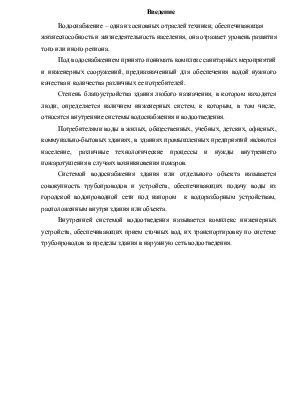

Введение

Водоснабжение – одна из основных отраслей техники, обеспечивающая жизнеспособность и жизнедеятельность населения, она отражает уровень развития того или иного региона.

Под водоснабжением принято понимать комплекс санитарных мероприятий и инженерных сооружений, предназначенный для обеспечения водой нужного качества и количества различных ее потребителей.

Степень благоустройства здания любого назначения, в котором находятся люди, определяется наличием инженерных систем, к которым, в том числе, относятся внутренние системы водоснабжения и водоотведения.

Потребителями воды в жилых, общественных, учебных, детских, офисных, коммунально-бытовых зданиях, в зданиях промышленных предприятий являются население, различные технологические процессы и нужды внутреннего пожаротушения в случаях возникновения пожаров.

Системой водоснабжения здания или отдельного объекта называется совокупность трубопроводов и устройств, обеспечивающих подачу воды из городской водопроводной сети под напором  к водоразборным устройствам, расположенным внутри здания или объекта.

Внутренней системой водоотведения называется комплекс инженерных устройств, обеспечивающих прием сточных вод, их транспортировку по системе трубопроводов за пределы здания в наружную сеть водоотведения.

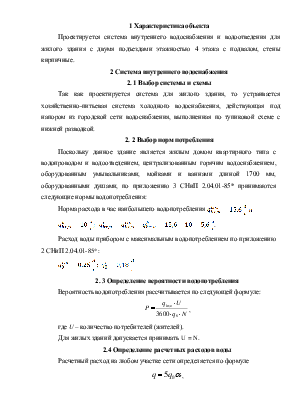

1 Характеристика объекта

Проектируется система внутреннего водоснабжения и водоотведения для жилого здания с двумя подъездами этажностью 4 этажа с подвалом, стены кирпичные.

2 Система внутреннего водоснабжения

2. 1 Выбор системы и схемы

Так как проектируется система для жилого здания, то устраивается хозяйственно-питьевая система холодного водоснабжения, действующая под напором из городской сети водоснабжения, выполненная по тупиковой схеме с нижней разводкой.

2. 2 Выбор норм потребления

Поскольку данное здание является жилым домом квартирного типа с водопроводом и водоотведением, централизованным горячим водоснабжением, оборудованным умывальниками, мойками и ваннами длиной 1700 мм, оборудованными душами, по приложению 3 СНиП 2.04.01-85* принимаются следующие нормы водопотребления:

Норма расхода в час наибольшего водопотребления

.

Расход воды прибором с максимальным водопотреблением по приложению 2 СНиП 2.04.01-85*:

2. 3 Определение вероятности водопотребления

Вероятность водопотребления рассчитывается по следующей формуле:

, где U – количество потребителей (жителей).

Для жилых зданий допускается принимать U = N.

2.4 Определение расчетных расходов воды

Расчетный расход на любом участке сети определяется по формуле

, где a ─ коэффициент, определяемый по прил. 4 СНиП 2.04.01-85 * в зависимости от , где N – количество потребителей (водоразборных устройств);

P – вероятность водопотребления.

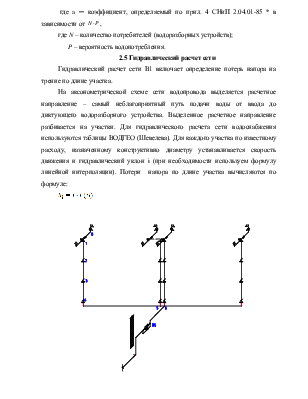

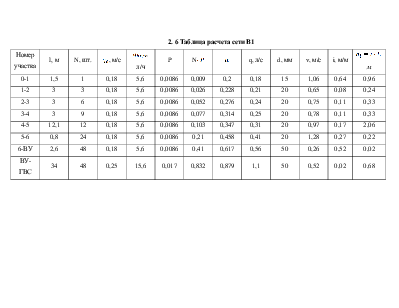

2.5 Гидравлический расчет сети

Гидравлический расчет сети В1 включает определение потерь напора на трение по длине участка.

На аксонометрической схеме сети водопровода выделяется расчетное направление – самый неблагоприятный путь подачи воды от ввода
