Внутренний водопровод и канализация жилого дома. Конструирование внутреннего водопровода. Определение расчетных расходов воды в сети водопровода. Определение требуемого напора для системы внутреннего водопровода

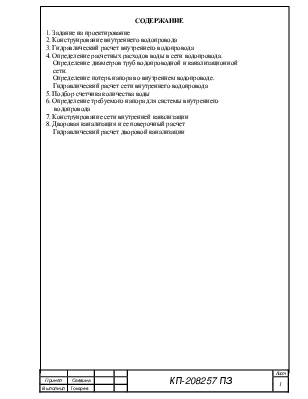

СОДЕРЖАНИЕ

Московский Государственный открытый Университет

Чебоксарский институт (филиал)

Кафедра теплотехники и гидравлики

Задание к курсовой работе на тему «Внутренний водопровод и канализация жилого дома»

Текст задания: разработать схему внутреннего хозяйсвенно-питьевого водопровода и внутренней канализации многоэтажного жилого здания с подвалом, на основании исходных данных для проектирования поэтажного плана здания и генплана участка застройки. Санитарные приборы в доме – ванна с душевой сеткой, умывальник, мойка, унитаз с низко расположенным сливным бачком.

Таблица исходных данных:

1.  Вариант поэтажного плана – 7;

2.  Вариант генплана – 2;

3.  Число этажей, n = 4;

4.  Высота этажа, h_e = 2,9 метра;

5.  Высота подвала, - 2,3 метра;

6.  Наименьший гарантированный напор, H_g = 26  метров;

7.  Отметка верха трубы городского водопровода – 52 метра, диаметр трубы городского водопровода d = 250 мм;

8.  Отметка лотка городского канализационного коллектора – 51 метр, диаметр трубы городского канализационного коллектора d = 350 мм;

9.  Отметка поверхности земли у здания – 54,4  метра;

10.Глубина промерзания грунта – 1,8 метра;

11.Отметка нуля пола первого этажа – 55,2;

12.Средняя заселенность квартир – 5;

13.Привязка городских сетей к зданию:  l₁ = 5,

l₂ = 15.

14.Тип горячего водоснабжения – централизованное, в ЦТП;

2. КОНСТРУИРОВАНИЕ ВНУТРЕННЕГО ВОДОПРОВОДА

Конструирование внутреннего водопровода выполняем в следующей последова-тельности:

- на плане типового этажа размещаем санитарные приборы, стояки холодной воды, которые нумеруются Ст В1-1 … Ст В1-8.

- на плане техподполья отмечаем места всех стояков; наносим положение раз-водящих линий и магистралей; определяем высотное положение магистрали; выбираем места расположения ввода и счетчика количества воды;

- вычерчиваем схему сети внутреннего водопровода в аксонометрии (М1:100). На схеме указываем подводки к санитарным приборам  и водоразборной арматуре (на верхних этажах); размещаем запорную арматуру, поливочные краны, на каждом этаже указываем количество водоразборных точек (число приборов);

на генплане наносим положение ввода водопровода, в месте врезки которого в городскую водопроводную сеть предусматриваем устройство колодца;

- определяем общее число приборов (водоразборных точек в здании N=48 и количество проживающих в доме жителей U=80).

3. ГИДРАВЛИЧЕСКИЙ РАСЧЕТ ВНУТРЕННЕГО ВОДОПРОВОДА

Выбираем расчетное направление (расчетную длину) от врезки ввода в город-скую водопроводную сеть до диктующего прибора (наиболее высоко расположенного удаленного от ввода и имеющего наибольший  свободный напор).

Расчетная  длина разбивается  на расчетные участки, то есть на отрезки, с постоянным расходом. Начало и конец расчетного участка обозначаются цифрами. Подводки к приборам в квартирах принимаем конструктивно диаметром труб 25мм.

Первый расчетный участок (1-2) назначаем от врезки подводки в квартиру на верхнем этаже до врезки в квартиру на нижележащем этаже. Последний (11-12) – от магистрали в подвале до врезки в городскую водопроводную сеть (ввод внутреннего водопровода).

4. ОПРЕДЕЛЕНИЕ РАСЧЕТНЫХ РАСХОДОВ ВОДЫ В СЕТИ ВОДОПРОВОДА. ОПРЕДЕЛЕНИЕ ДИАМЕТРОВ ТРУБ ВОДОПРОВОДНОЙ И КАНАЛИЗАЦИОННОЙ СЕТИ. ОПРЕДЕЛЕНИЕ ПОТЕРЬ НАПОРА ВО ВНУТРЕННЕМ ВОДОПРОВОДЕ.

Максимальный секундный расход (q) на расчетном участке сети определяем по формуле:

q =5q_о α ,       (1)

где q_о = q_о^с = q_о^tot = 0,20 л/с  - расход воды санитарно-техническим прибором для жилых домов с центральным отоплением (табл.4 методических указаний ),

α - определяется в зависимости от вероятности действия приборов в доме (Р).

Вероятность действия приборов в доме определяем один раз на весь
