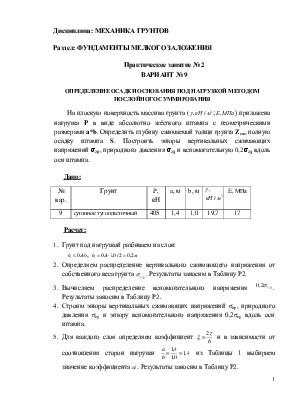

Дисциплина: МЕХАНИКА ГРУНТОВ

Раздел: ФУНДАМЕНТЫ МЕЛКОГО ЗАЛОЖЕНИЯ

Практическое занятие № 2

ВАРИАНТ № 9

ОПРЕДЕЛЕНИЕ ОСАДКИ ОСНОВАНИЯ ПОД НАГРУЗКОЙ МЕТОДОМ ПОСЛОЙНОГО СУММИРОВАНИЯ

На плоскую поверхность массива грунта (;) приложена нагрузка Р в виде абсолютно жёсткого штампа с геометрическими размерами а*b. Определить глубину сжимаемой толщи грунта Zсж, полную осадку штампа S. Построить эпюры вертикальных сжимающих напряжений σzр, природного давления σzg и вспомогательную 0,2σzg вдоль оси штампа.

Дано:

№ вар.

Грунт

P, кН

a, м

b, м

E, МПа

9

суглинок тугопластичный

405

1,4

1,0

19,7

17

Расчет:

1.  Грунт под нагрузкой разбиваем на слои:

,

2.  Определяем распределение вертикального сжимающего напряжения от собственного веса грунта . Результаты заносим в Таблицу Р2.

3.  Вычисляем распределение вспомогательного напряжения . Результаты заносим в Таблицу Р2.

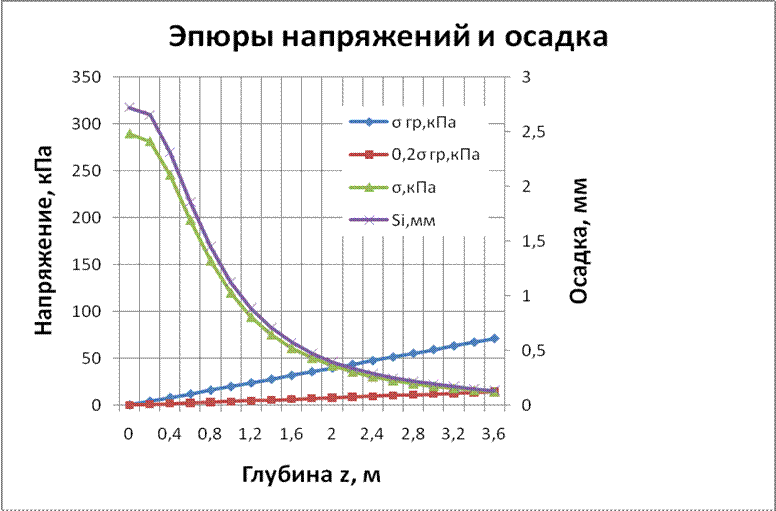

4.  Строим эпюры вертикальных сжимающих напряжений σzр, природного давления σzg и эпюру вспомогательного напряжения 0,2σzg вдоль оси штампа.

5.  Для каждого слоя определяем коэффициент  и в зависимости от соотношения сторон нагрузки  из Таблицы 1 выбираем значение коэффициента . Результаты заносим в Таблицу Р2.

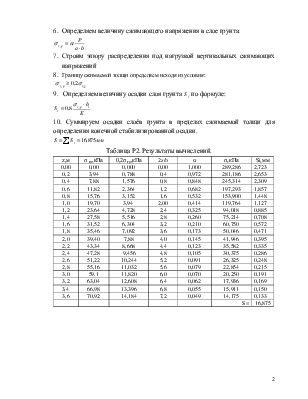

6.  Определяем величину сжимающего напряжения в слое грунта:

7.  Строим эпюру распределения под нагрузкой вертикальных сжимающих                     напряжений

8.  Границу сжимаемой толщи определяем исходя из условия:

9.   Определяем величину осадки слоя грунта  по формуле:

10. Суммируем осадки слоёв грунта в пределах сжимаемой толщи для определения конечной стабилизированной осадки.

Таблица Р2. Результаты вычислений.

z,м

σ гр,кПа

0,2σ гр,кПа

2z/b

α

σ,кПа

Si,мм

0,00

0,00

0,000

0,00

1,000

289,286

2,723

0,2

3,94

0,788

0,4

0,972

281,186

2,653

0,4

7,88

1,576

0,8

0,848

245,314

2,309

0,6

11,82

2,364

1,2

0,682

197,293

1,857

0,8

15,76

3,152

1,6

0,532

153,900

1,448

1,0

19,70

3,94

2,00

0,414

119,764

1,127

1,2

23,64

4,728

2,4

0,325

94,018

0,885

1,4

27,58

5,516

2,8

0,260

75,214

0,708

1,6

31,52

6,304

3,2

0,210

60,750

0,572

1,8

35,46

7,092

3,6

0,173

50,046

0,471

2,0

39,40

7,88

4,0

0,145

41,946

0,395

2,2

43,34

8,668

4,4

0,123

35,582

0,335

2,4

47,28

9,456

4,8

0,105

30,375

0,286

2,6

51,22

10,244

5,2

0,091

26,325

0,248

2,8

55,16

11,032

5,6

0,079

22,854

0,215

3,0

59,1

11,820

6,0

0,070

20,250

0,191

3,2

63,04

12,608

6,4

0,062

17,936

0,169

3,4

66,98

13,396

6,8

0,055

15,911

0,150

3,6

70,92

14,184

7,2

0,049

14,175

0,133

S=

16,875
