Технические и экономические характеристики для выполнения курсового проекта. Результаты уточнённого теплового и гидравлического расчёта линейных участков газопровода. Построение распределения давления газа по длине трубопровода (приложения к курсовому проекту)

Страницы работы

10 страниц (Word-файл)
Посмотреть все страницы
Скачать файл

Содержание работы

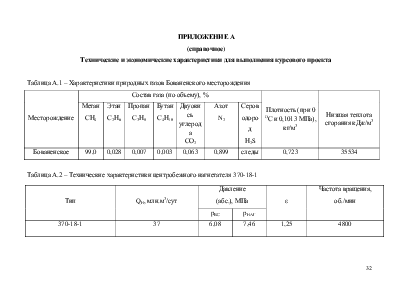

ПРИЛОЖЕНИЕ А

(справочное)

Технические и экономические характеристики для выполнения курсового проекта

Таблица А.1 – Характеристики природных газов Бованенского месторождения

Месторождение

Состав газа (по объему), %

Плотность (при 0 ОС и 0,1013 МПа), кг/м3

Низшая теплота сгорания кДж/м3

Метан

СН4

Этан

С2Н6

Пропан

С3Н8

Бутан

С4Н10

Двуокись углерода

СО2

Азот

N2

Сероводород

Н2S

Бованенское

99,0

0,028

0,007

0,003

0,063

0,899

следы

0,723

35534

Таблица А.2 – Технические характеристики центробежного нагнетателя 370-18-1

Тип

QН, млн.м3/сут

Давление

(абс.), МПа

ε

Частота вращения, об./мин

рВС

рНАГ

370-18-1

37

6,08

7,46

1,25

4800

Таблица А.3 – Технические характеристики турбопривода ГТК – 10-4

Тип

,

кВт

,

К

Частота вращения силового вала,

мин-1

Расход топливного газа, тыс. м3/час

nmin

nmax

ГТК – 10-4

10000

288

0,95

3,2

3300

5000

3,7

Таблица А.4 – Ориентировочные значения диаметров газопровода

DУ, мм

Годовая производительность QГ, млрд.м3/год

рНАГ = 5,5 МПа; рВС = 3,8 МПа

рНАГ = 7,5 МПа; рВС = 5,1 МПа

1000

9,2–11,2

12,1–14,8

1200

14,6–17,8

19,3–23,5

1400

21,5–26,4

28,4–34,7

Таблица А.5 – Потери давления на компрессорной станции

Давление в газопроводе (избыточное), МПа

Потери давления газа на КС, МПа

на всасывании ΔрВС

На нагнетании δрвых

при одноступенчатой очистке газа

при двухступенчатой очистке газа

5,40

0,08

0,13

0,07

7,35

0,12

0,19

0,11

9,81

0,13

0,21

0,13

Таблица А.6 – Стоимость строительства и эксплуатации трубопроводов

Диаметр трубы, мм

Стоимость строительства 1 км трубопровода, тыс.руб./км

Стоимость эксплуатации 1 км трубопровода, тыс.руб./км

1020 х 12,0

2671,2

120,2

1220 х 12,9

3579,2

161,1

1420 х 15,7

5280,9

237,6

Таблица А. 7 – Стоимость строительства и эксплуатации компрессорных станций

Тип ГПА

Стоимость строительства, млн.руб.

Эксплуатационные  расходы, млн.руб.

K0

Ki

Э0

Эi

ГТК-10-4

77,0/47,4

15,4

7,3/4,4

5,0

ПРИЛОЖЕНИЕ Б

(обязательное)

Результаты уточнённого теплового и гидравлического расчёта линейных участков газопровода

Таблица Б.1 – Результаты уточнённого теплового и гидравлического расчёта первого линейного участка газопровода

Наименование расчетного параметра

Второе

приближение

Конечное давление рК, МПа

6,362414797

Среднее давление рСР, МПа

6,836711209

Приведенная температура ТПР

1,530435120

Приведенное давление рПР

1,474208663

Теплоемкость газа СР, кДж/ (кг · К)

2,754099730

Коэффициент Джоуля – Томсона Di, К/МПа

3,565089111

Параметр аt

0,003673551

Средняя температура ТСР, К

304,282350278

Уточнённое значение ТПР

1,582614767

Средний коэффициент сжимаемости ZСР

0,894656738

Динамическая вязкость μ, Па · с

0,000012689

Число Рейнольдса Re

33730986

Коэффициент сопротивления трения λТР

0,009422767

Коэффициент гидравлического сопротивления λ

0,010962775

Конечное давление р´к, МПа

6,311451213

Относительная погрешность, %

0,801010071

Средние давление р´СР, МПа

6,812459131

Конечная температура, К

299,089199129

Таблица Б.2 – Результаты уточнённого теплового и гидравлического расчёта второго линейного участка газопровода
