Свайные фундаменты. Расчёт свайного куста, страница 2

23.  Расстояние от центра сваи до края ростверка  рассчитаем по формуле:

24.  Длину стороны ростверка  считаем по формуле:

25.  Вес ростверка свайного куста определяем по формуле:

26.  Расчетную вертикальную нагрузку , действующую по подошве ростверка, определяем по формуле:

27.  Вертикальную нагрузку , действующую на каждую сваю куста, определяем по формуле:

28.  Проверим правильность расчёта свайного куста на действие кратковременных нагрузок (перегрузка 20%) с помощью условия :



- условие не выполняется.

29.  Для обеспечения необходимого запаса несущей способности свайного куста на действие кратковременных нагрузок увеличим длину свай до 12 м и повторим расчёт свайного куста (см. рис.3). Результаты расчётов заносим в Таблицу Р7-2.

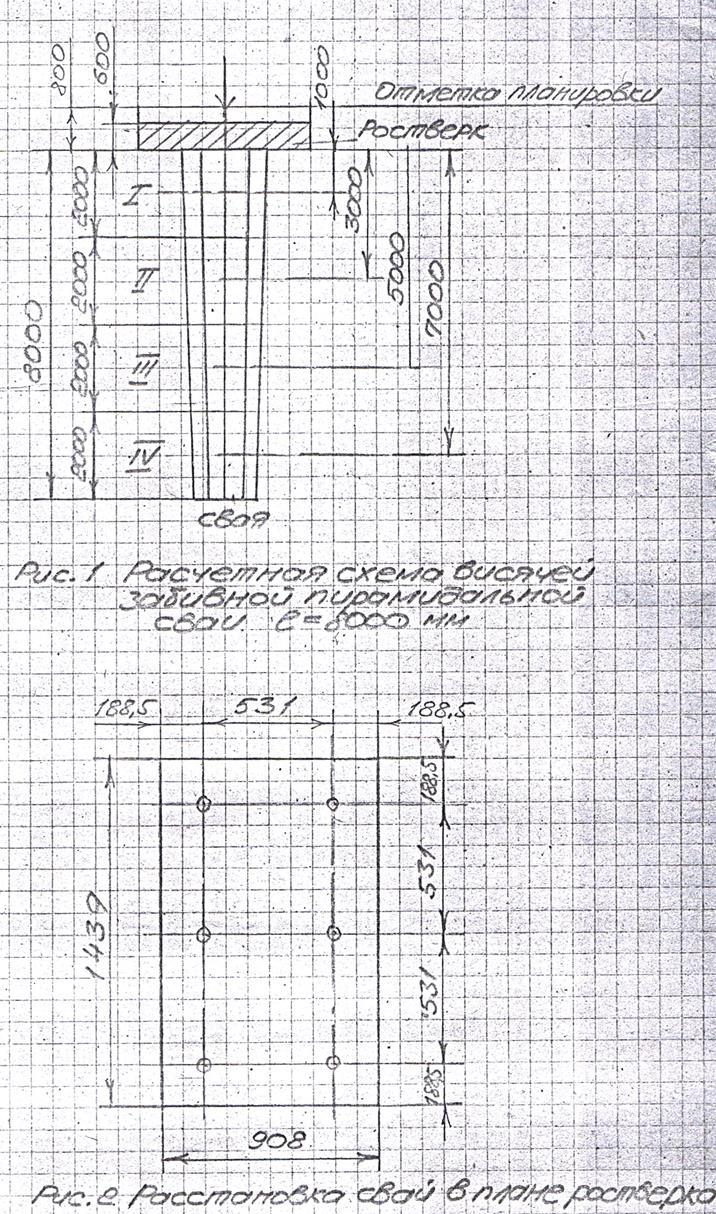

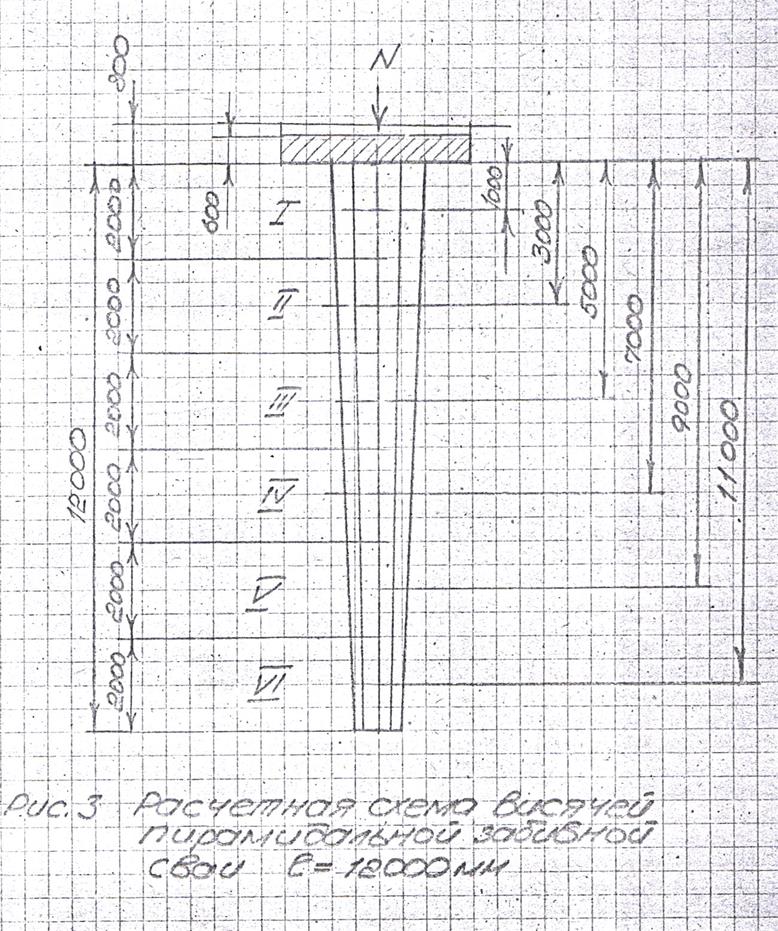

Рисунок 3. Расчётная схема висячей забивной пирамидальной сваи  (размеры на схеме приведены в мм).

Таблица Р7-2. Расчётная несущая способность грунта основания одиночной забивной висячей сваи .

			0,8	0,24	0,272	0,177
1	1,0	2	1,8	0,213	0,256	0,166	1,66	19,8	66,26
			2,8	0,187	0,240	0,156
2	3,0	2	3,8	0,164	0,225	0,146	1,46	26,6	78,13
			4,8	0,142	0,209	0,136
3	5,0	2	5,8	0,121	0,193	0,125	1,25	30,6	76,89
			6,8	0,103	0,178	0,116
4	7,0	2	7,8	0,085	0,162	0,105	1,05	32,8	69,21
			8,8	0,0696	0,146	0,095
5	9,0	2	9,8	0,055	0,130	0,085	0,85	33,9	57,89
			10,8	0,042	0,114	0,075
6	11,0	2	11,8	0,031	0,098	0,065	0,65	35,4	46,27
									101,62
									496,27
									354,48

30.  Требуемое количество свай  под колонну в свайном кусте, воспринимающем вертикальную нагрузку , оставим без изменения:

По этому геометрические размеры ростверка не изменились, вертикальная нагрузка , действующая на каждую сваю куста, осталась прежней:

31.  Проверим правильность расчёта свайного куста на действие перегрузок (перегрузка 20%)



32.  Поскольку в плане ростверк принят прямоугольной формы, то опорная площадь условного фундамента так же будет прямоугольной со сторонами

33.  Объём условного свайного фундамента рассчитаем по формуле:

34.  Объём ростверка рассчитаем по формуле:

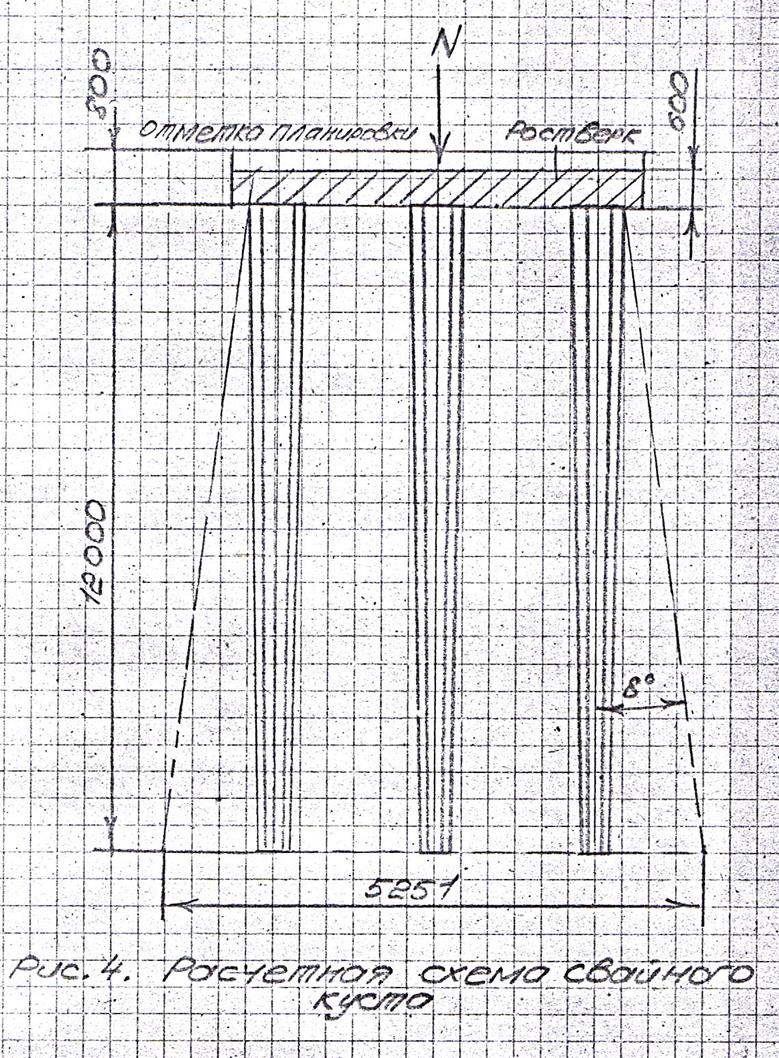

Рисунок 4. Расчётная схема свайного куста (размеры на схеме приведены в мм).

35.  Объём свай рассчитаем по формуле:

36.  Вес свай рассчитаем по формуле:

37.  Объём грунта в общем объёме условного свайного фундамента рассчитаем по формуле:

38.  Вес грунта в общем объёме условного свайного фундамента рассчитаем по формуле:

39.  Рассчитаем вертикальную нагрузку, действующую по низу условного свайного фундамента, по формуле:

40.  Среднее давление по подошве условного свайного фундамента определяем по формуле:

41.  Из Таблицы 4 выбираем коэффициенты условий работы  и  для песка пылевидного  и отношением длины сооружения к его высоте :

42.  Поскольку в качестве прочностных характеристик грунта приняты их нормативные значения, то коэффициент  принимаем равным:

43.  Из Таблицы 5 для угла внутреннего трения  выбираем коэффициенты :

44.  Ширина подошвы условного свайного фундамента равна:

45.  Удельный вес грунта, залегающий выше подошвы условного свайного фундамента, примем равным удельному весу грунта, залегающего ниже подошвы условного свайного фундамента:

46.  Глубина заложения условного свайного фундамента равна:

47.  Поскольку в строящемся здании подвал не предусмотрен, то:

48.  Расчетное сопротивление несущего слоя основания определяем по формуле:

49.  Проверим правильность расчёта свайного куста на несущую способность :

Условие выполняется, расчёт фундамента выполнен правильно.
