Решение задач по топографическим картам и планам. Ориентирование на местности. Определение азимутов, румбов и дирекционного угла. Измерение углов на картах и планах. Определение планового положения точек на карте, страница 2

Измерить дирекционный угол линии, заданной на карте (табл. 2) и определить географический и магнитный азимуты этой линии.

Приложив к точке пересечения заданной линии и линии координатной сетки нуль транспортира и совместив его нулевой диаметр с линией сетки, отсчитывают от северного направления по часовой стрелке дирекционный угол α (рис. 3). Если линия, заданная на карте, не пересекает линию координатной сетки, то ее продолжают до пересечения с ней. Сделать проверку значения географического азимута, измерив его согласно рис. 4.

                                                                                    Таблица 2

Тема: ОПРЕДЕЛЕНИЕ ПЛАНОВОГО ПОЛОЖЕНИЯ ТОЧЕК НА КАРТЕ

ЗАДАНИЕ № 7

Определить географические координаты (долготу и широту) точек (табл. 3) на карте масштаба 1:50 000.

                                                                                    Таблица 3

Сторона рамки листа топографической карты разбита на минуты. Каждая минута точками разделена на шесть частей (десятки секунд).

Для определения на карте широты φ заданной точки к ней прикладывают линейку  параллельно соответствующей стороне рамки листа карты. Широта точки складывается из широты южной рамки и числа минут и секунд Δа от южной рамки до параллели точки (рис. 5).

Долготу точки определяют аналогичным путем, пользуясь делениями на южной и северной сторонах рамки.

ЗАДАНИЕ № 8

Определить прямоугольные координаты точек, указанных в табл. 3.

Абсцисса х точки складывается из значения абсциссы южной километровой линии  указанного квадрата и величины Δх, которую определяют, проводя перпендикуляр к линии сетки и пользуясь поперечным масштабом карты. Аналогичным путем определяют ординату у (рис. 6).

Например, абсцисса х точки складывается из значения абсциссы южной километровой линии 60 67 км указанного квадрата и величины Δх = 725 м, тогда             х = 6 067 725 м. Аналогичным путем определяют ординату у. Ордината западной стороны квадрата равна 4311 км, измеренная величина Δу = 815 м, у = 4 311 815 м (рис. 6)

ЗАДАНИЕ № 9

По заданным в табл. 4 прямоугольным координатам нанести точки А и В               в масштабах     1 : 10 000  и   1 : 25 000.

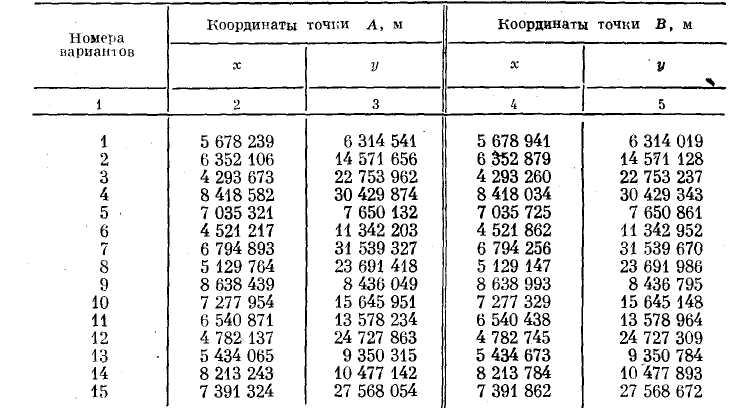

Таблица 4

Указание: а) на чертежном листе строят две квадрата: один, равный по размерам одной клетке километровой сетки карты в масштабе 1 : 10 000, стороны которого 10 см, другой — карты масштаба 1 : 25 000 со стороной 4 см;                                б) подписывают стороны квадратов (их выходы) в соответствии с заданными координатами так, чтобы точки после их нанесения оказались в пределах квадратов;

в) от южной и западной сторон квадрата откладывают в нужном  масштабе соответственно расстояния Δx_A, Δx_B; Δy_А; Δy_B.   Таким  образом получают  искомые  точки;

г) контроль нанесения можно производить путем сравнения значений    расстояния АВ, полученного дважды.
