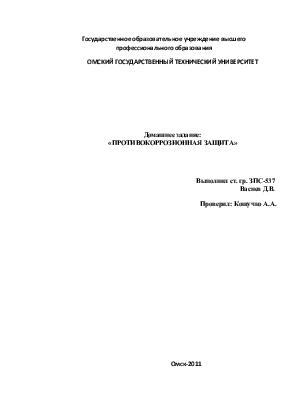

Государственное образовательное учреждение высшего профессионального образования

ОМСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Домашнее задание:

«ПРОТИВОКОРРОЗИОННАЯ ЗАЩИТА»

Выполнил ст. гр. ЗПС-537

Васнев Д.В.

                                                                             Проверил: Кошучко А.А.

                                                                   Омск-2011

 Расчёт первичных и вторичных электрических параметров

Определить вторичные электрические параметры на начальный, конечный год эксплуатации и средние за период эксплуатации магистрального трубопровода диаметром D=820 мм, имеющего толщину стенки =9 мм и изготовленного из стали марки 08Г2СФ. Трубопровод имеет полимерное покрытие на основе термоусаживающихся материалов с начальным переходным сопротивлением Rпн, ⁼ 80000 Ом-м² и проходит в грунте с удельным электрическим сопротивлением р_г=25 Ом-м. Глубина залегания трубопровода (до его оси) Hj=1,2 м.

Решение

1.  По таблице 2.1 определяем удельное электрическое сопротивление трубной стали, для 08Г2СФ р_т =2,43*10 ^-7 Ом*м²/м, тогда по формуле (1.1) продольное сопротивление трубопровода будет равно:

2.  Переходное сопротивление окружающего трубопровод грунта определим по формуле (1.5) методом последовательных приближений, для этого зададимся значением предварительным значением Rp(0)=100 Ом-м², которое подставим в правую часть уравнения (1.5), тогда на первого шаге получим:

Полученное значение R_Pснова подставляем в правую часть уравнения:

Сравниваем значения, полученные на 1 -м и на 2-м шаге итераций:

так как расхождение составляет меньше 10 %, то за конечное значение принимаем R_P=Ом-м².

3.       По таблице 1.4 определяем коэффициент скорости старения изоляции =0,055, так как покрытие нормального типа, переходное сопротивление изоляционного покрытия на конечный год определяется по формуле (1.7):

4.  Среднее значение переходного сопротивления изоляционного покрытия за нормативный срок эксплуатации определяется по формуле (1.8)

5.  По формуле (1.3) находим переходное сопротивление трубопровода на начальный период эксплуатации:

6.  Значения переходного сопротивления единицы длины трубопровода находится по формуле (1.10):

7.  Постоянная распределения тока на начальный период по формуле (1.11):

8.  Входное сопротивление на начальный период по формуле (1.12).

аналогично пунктам (5)-(8) находятся значения переходное сопротивление и переходного сопротивления единицы длины трубопровода, а также постоянная распределения и входное сопротивление трубопровода на конечный год эксплуатации и средние значения за нормативный срок эксплуатации:
