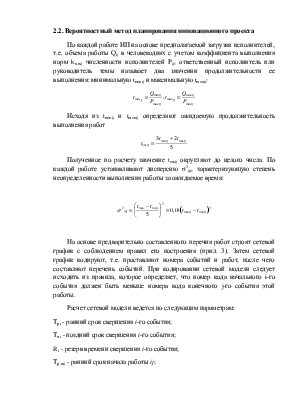

должен быть меньше номера кода конечного j-го события этой работы.

Расчет сетевой модели ведется по следующим параметрам:

Тpi - ранний срок свершения i-го события;

Тпi - поздний срок свершения i-го события;

Ri - резерв времени свершения i-го события;

Тpij - ранний срок начала работы ij;

Тp.о.ij - ранний срок окончания работы ij;

Тп.н.ij - поздний срок начала работы ij;

Тп.о.ij - поздний срок окончания работы ij;

Rпij - полный резерв времени работы ij;

Rcij - свободный резерв времени работы ij;

TLкр - продолжительность критического пути;

Lкр - критический путь (события и работы критического пути).

Расчет сетевой модели графическим методом (по параметрам событий). Параметры сетевой модели определяют в последовательности, приведенной ниже.

1. Рассчитывают ранние сроки свершения событий от исходного события I к завершающему С. Ранний срок свершения исходного события I принимают равным нулю: TpI = 0.

Ранние сроки свершения всех остальных событий определяют в строгой последовательности по возрастающим номерам событий. Для установления раннего срока свершения j-го события рассматривают все работы, входящие в эго событие: по каждой работе определяют ранний срок свершения конечного события как сумму раннего срока свершения начального события Tpi и продолжительности этой работы tij. Из полученных значении выбирают максимальное время раннего срока свершения j-го события: Трj = (Tрj+ tij)max и записывают в левый сектор события (рис. 1).




                                         tij [Rпij, Rcij]

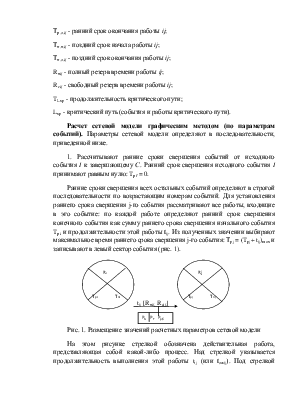

Рис. 1. Размещение значений расчетных параметров сетевой модели

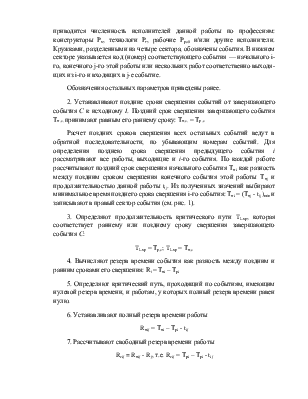

На этом рисунке стрелкой обозначена действительная работа, представляющая собой какой-либо процесс. Над стрелкой указывается продолжительность выполнения этой работы tij (или tожij). Под стрелкой приводится численность исполнителей данной работы по профессиям: конструкторы Рк, технологи Рт, рабочие Рраб и/или другие исполнители. Кружками, разделенными на четыре сектора, обозначены события. В нижнем секторе указывается код (номер) соответствующего события — начального i-го, конечного j-го этой работы или нескольких работ соответственно выходящих из i-го и входящих в j-е событие.

Обозначения остальных параметров приведены ранее.

2. Устанавливают поздние сроки свершения событий от завершающего события С к исходному I. Поздний срок свершения завершающего события Тп.с. принимают равным его раннему сроку: Тп.с. = Тр.с

Расчет поздних сроков свершения всех остальных событий ведут в обратной последовательности, по убывающим номерам событий. Для определения позднею срока свершения предыдущего события i рассматривают все работы, выходящие и i-го события. По каждой работе рассчитывают поздний срок свершения начального события Тпi как разность между поздним сроком свершения конечного события этой работы Тпj и продолжительностью данной работы tij. Из полученных значений выбирают минимальное время позднего срока свершения i-го события: Тпi = (Тпj - tij)min и записывают в правый сектор события (см. рис. 1).

3. Определяют продолжительность критического пути TLкр, которая соответствует раннему или позднему сроку свершения завершающего события С:

TLкр = Тр.с; TLкр = Тп.с

4. Вычисляют резерв времени события как разность между поздним и ранним сроками его свершения: Ri = Тпi – Трi

5. Определяют критический путь, проходящий по событиям, имеющим нулевой резерв времени, и работам, у которых полный резерв времени равен нулю.

6. Устанавливают полный резерв времени работы

Rпij = Тпi – Трi - tij

7. Рассчитывают свободный резерв времени работы

Rcij = Rпij - Rj, т.е. Rcij = Тpi – Трi - tij

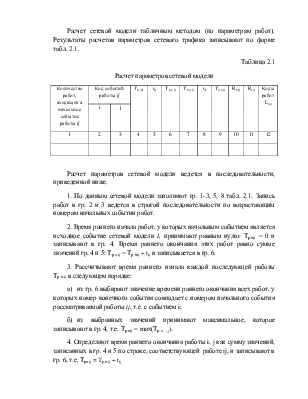

Расчет сетевой модели табличным методом (по параметрам работ). Результаты расчетов параметров сетевого трафика записывают по форме табл. 2.1.

Таблица 2.1

Расчет параметров сетевой модели

Количество работ, входящих в начальное событие работы ij

Код событий работы ij

Тpij

tij

Тp.о.ij

Тп.н.ij

tij

Тп.о.ij

Rпij

Rcij

Коды работ Lкр

i

j

1

2

3

4

5

6

7

8

9

10

11

12

Расчет параметров сетевой модели ведется в последовательности, приведенной ниже.

1. По данным сетевой модели заполняют гр. 1-3, 5, 8 табл. 2.1. Запись работ в гр. 2 и 3 ведется в строгой последовательности по возрастающим
