Нивелирование. Задачи и виды нивелирования. Типы нивелиров, нивелирные рейки. Способы нивелирования

Лекция № 7

Нивелирование. Задачи и виды нивелирования

Совокупность геодезических измерений, выполняемых для определения превышений между точками физической поверхности Земли или их высот относительно принятой отсчетной поверхности,   называется   нивелированием.

В зависимости от используемых приборов и принципов различают следующие методы нивелирования: геометрическое, тригонометрическое, физическое (барометрическое, гидростатическое, гидромеханическое), механическое (или автоматическое) и стереофотограмметрическое.

Геометрическое нивелирование основано на использовании горизонтальной линии визирования прибора, называемого нивелиром. Разность высот точек определяют из отсчетов по рей-кам, вертикально установленным в двух точках. Этот метод является наиболее совершенным и обеспечивает погрешность определения превышения от 0,5 до 50 мм на 1 км хода.

Тригонометрическое нивелирование выполняют наклонным визирным лучом. При этом измеряют угол наклона линии визирования и горизонтальное (или наклонное) расстояние между точками. Превышения получают из вычислений по тригонометрическим формулам. Точность тригонометрического нивелирования характеризуется погрешностью порядка 4 см на 100 м расстояния.

Из всех рассмотренных методов наиболее широко используют методы геометрического и тригонометрического нивелирования.

Нивелирование решает следующие задачи:

1. Определение высот точек высотной съемочной сети. Эту работу выполняют путем проложения ходов технического нивелирования.

2. Геодезическое трассирование линейных сооружений с целью составления проектов этих сооружений, переноса их на местность и контроля за процессом строительства.

3. Нивелирование поверхности в целях получения топографического плана в крупном масштабе (1:2000 – 1:5000) с малой высотой сечения рельефа (0,5 – 0,25 м)

Типы нивелиров, нивелирные рейки

Нивелир — геодезический прибор, предназначенный для определения разности высот двух точек при помощи горизонтального луча и нивелирных реек, вертикально установленных в этих точках.

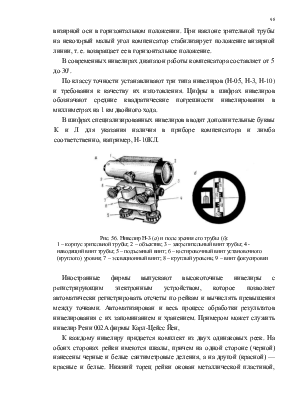

В современных нивелирах визирная ось прибора устанавливается в горизонтальное положение либо при помощи цилиндрического уровня, либо автоматически, посредством специальных устройств, называемых компенсаторам.

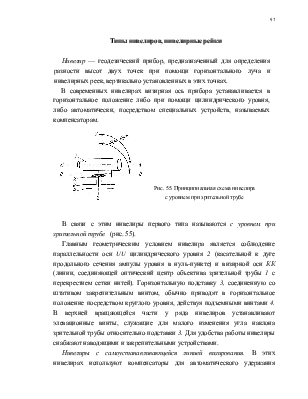

В связи с этим нивелиры первого типа называются с уровнем при зрительной трубе   (рис. 55).

Главным геометрическим условием нивелира является соблюдение параллельности оси UUцилиндрического уровня 2 (касательной к дуге продольного сечения ампулы уровня в нуль-пункте) и визирной оси КК (линии, соединяющей оптический центр объектива зрительной трубы 1 с перекрестием сетки нитей). Горизонтальную подставку 3, соединенную со штативом закрепительным винтом, обычно приводят в горизонтальное положение посредством круглого уровня, действуя подъемными винтами 4. В верхней вращающейся части у ряда нивелиров устанавливают элевационные винты, служащие для малого изменения угла наклона
