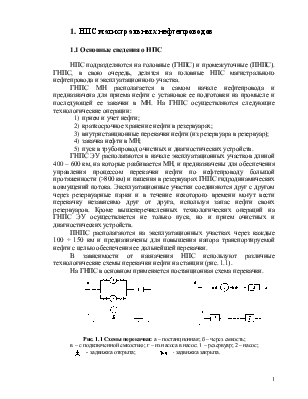

1.  НПС магистральных нефтепроводов

1.1 Основные сведения о НПС

НПС подразделяются на головные (ГНПС) и промежуточные (ПНПС). ГНПС, в свою очередь, делятся на головные НПС магистрального нефтепровода и эксплуатационного участка.

ГНПС МН располагается в самом начале нефтепровода и предназначена для приема нефти с установок ее подготовки на промысле и последующей ее закачки в МН. На ГНПС осуществляются следующие технологические операции:

1)  прием и учет нефти;

2)  краткосрочное хранение нефти в резервуарах;

3)  внутристанционные перекачки нефти (из резервуара в резервуар);

4)  закачка нефти в МН;

5)  пуск в трубопровод очистных и диагностических устройств.

ГНПС ЭУ располагаются в начале эксплуатационных участков длиной         400 – 600 км, на которые разбивается МН, и предназначены для обеспечения управления процессом перекачки нефти по нефтепроводу большой протяженности (>800 км) и гашения в резервуарах ГНПС гидродинамических возмущений потока. Эксплуатационные участки соединяются друг с другом через резервуарные парки и в течение некоторого времени могут вести перекачку независимо друг от друга, используя запас нефти своих резервуаров. Кроме вышеперечисленных технологических операций на ГНПС ЭУ осуществляется не только пуск, но и прием очистных и диагностических устройств.

ПНПС располагаются на эксплуатационных участках через каждые   100 ÷ 150 км и предназначены для повышения напора транспортируемой нефти с целью обеспечения ее дальнейшей перекачки.

В зависимости от назначения НПС используют различные технологические схемы перекачки нефти на станции (рис. 1.1).

На ГНПС в основном применяется постанционная схема перекачки.








         Рис. 1.1 Схемы перекачки: а – постанционная; б – через емкость;

в – с подключенной емкостью; г – из насоса в насос; 1 – резервуар; 2 – насос;

                       - задвижка открыта;                      - задвижка закрыта.

При этом нефть на ГНПС поочередно принимают в один из резервуаров станции, а из другого резервуара закачивают нефть в трубопровод.

Преимуществами этой схемы являются:

1)  отсутствие жесткой гидравлической связи между отдельными участками нефтепровода, разделенными ГНПС;

2)  высокая надежность и способность бесперебойной поставки нефти потребителю;

3)  возможность порезервуарного учета количества транспортируемой нефти, обеспечивающего контроль за сохранностью нефти.

Недостатками схемы являются:

1)  высокая стоимость сооружения и эксплуатации резервуарных парков;

2)  потери нефти, обусловленные выбросами паров нефти в атмосферу при заполнении резервуаров.

На ПНПС прогрессивной схемой перекачки является схема «из насоса в насос».

При этом нефть с предыдущего участка поступает непосредственно в насосы станций для дальнейшей транспортировки по следующему участку.

Преимуществами этой схемы являются:

1)  исключение промежуточных технологических операций и связанных с этим потерь нефти;

2)  значительное удешевление технологии перекачки за счет отсутствия дорогостоящих резервуарных парков.

Недостатком схемы является жесткая гидравлическая связь всех участков, работающих в этом режиме, когда любое изменение режима перекачки на одном из участков вызывает соответствующее изменение режима перекачки на всех остальных участках (например, аварийная остановка одного приводит к остановке остальных).

На НПС используются также схемы перекачки через резервуары и с подключенными резервуарами.

В первом случае нефть с предыдущего участка поступает в резервуар и из этого же резервуара закачивается в трубопровод. При этом соединение участков нефтепровода становится более мягким в гидравлическом отношении. Кроме того, в резервуарах происходит гашение волн давления
