Методические указания по выполнению домашнего задания (решение задачи по расчету прочности трубы, определению технологических параметров при поднятии трубы из траншеи), страница 2

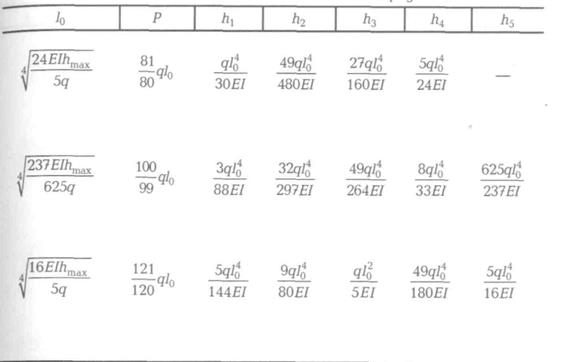

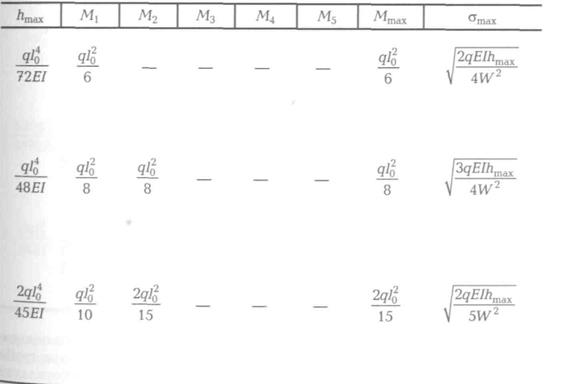

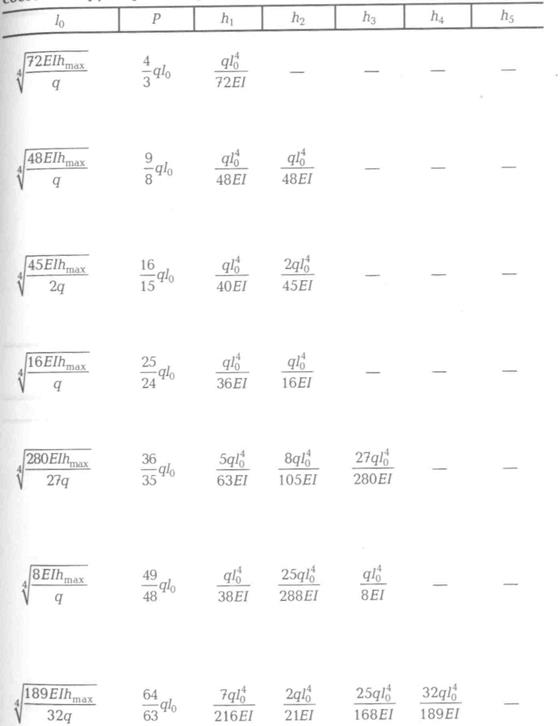

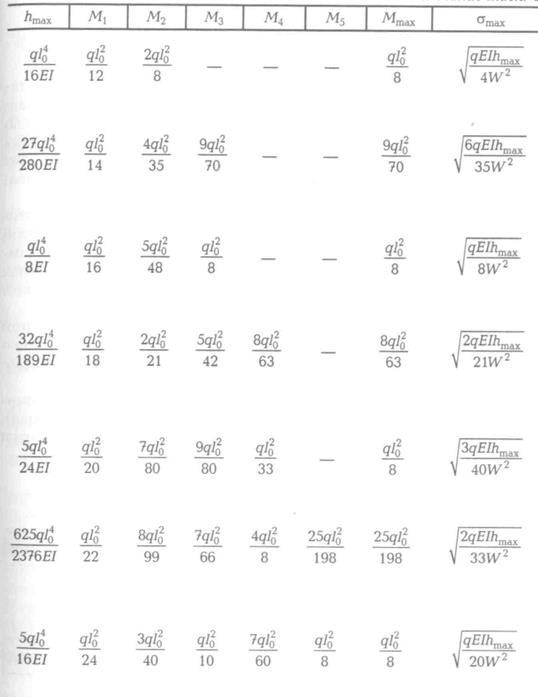

Таблица 2

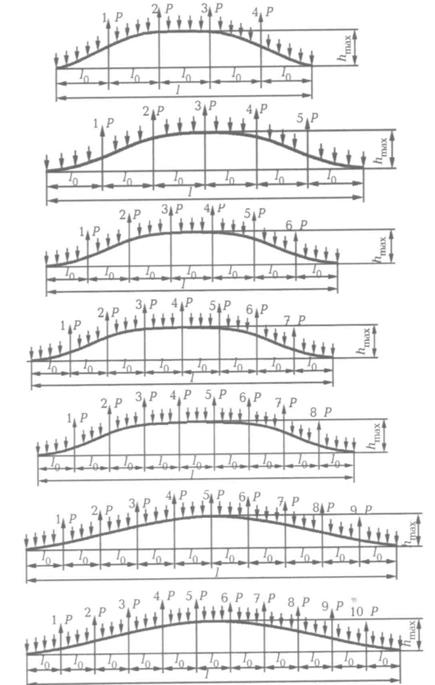

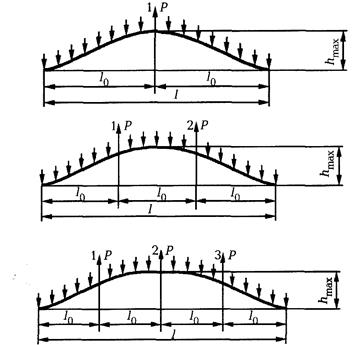

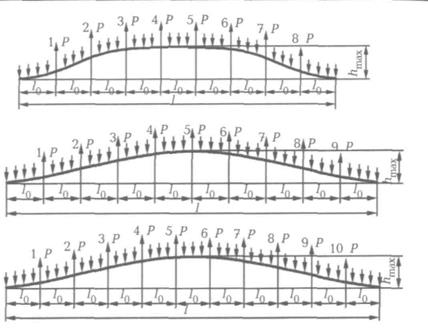

Рис.1 Схема подъема






Таблица 3







Таблица 4. Расчетные значения коэффициентов А, В и С




Таблица 5.Значения коэффициентов m, η , f , φ

Число трубоуклад-чиков, участвующих в подъеме нефтепрово-да

η

т

Коэффициент усилия для трубоукладчиков f

Значение φ при определении напряжения изгиба

крайних

средних

в крайних пролетах

в сечениях нахождения троллея

2

3

4 5

6,880 8,009 8,845 10,003

0,25 0,19 0,15 0,13

2,447 2,231 2,071 2,017

1,522 1,327 1,300

0,497 0,512 0,525 0,534

0,765 0,568 0,465 0,400


Наружный

Толщина стенки 5,

А

диаметр Dw м

мм

В

С

219

8

300,47

228,357

255,080

9

304,02

244,432

243,378

273

8

326,89

351,734

268,648

9

322,15

372,672

260,040

325

8

349,74

491,385

279,446

9

355,02

523,296

270,815

377

8

368,93

658,171

290,108

9

375,22

699,035

279,629

10

380,51

738,570

573,166

530

9

423,18

1374,912

310,310

10

429,92

1444,531

300,595

630

9

449,09

1961,616

327,971

10

453,53

2045,057

312,305

11

464,04

2152,662

307,170

720

9

468,97

2582,149

343,722

10

477,36

2705,520

331,723

11

485,04

2823,418

321,316

12

491,87

2940,891

312,499

820

9

489,07

3383,875

359,931

10

498,37

3536,434

346,662

11

506,72

3685,375

335,337

12

514,45

3826,994

325,262

920

9

506,84

4301,551

376,030

10

516,90

4492,378

367,720

11

525,82

4676,117

349,364

12

534,38

4848,964

338,274

13

542,75

5028,579

330,021

1020

9

523,32

5346,797

390,795

10

533,53

5568,986

376,207

11

543,13

5786,507

363,038

12

552,17

6002,088

351,233

13

560,20

6204,215

341,276

14

567,50

6407,075

332,576
