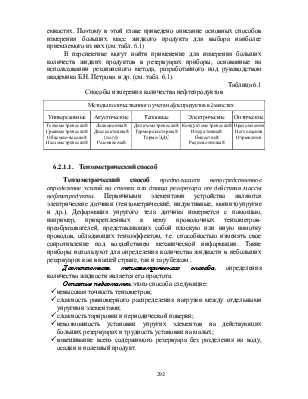

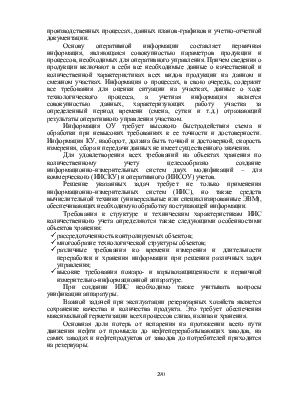

Количественный учет на объектах хранения нефти и нефтепродуктов. Технологические процессы количественного учета на объектах хранения нефти и нефтепродуктов. Методы количественного учета нефти и нефтепродуктов. Средства и методика измерений нефти и нефтепродуктов. Учет расхода нефтепродуктов и статистическая отчетность на нефтебазах

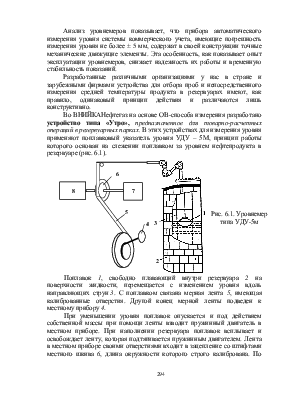

освобождает ленту, которая подтягивается пружинным двигателем. Лента в местном приборе своими отверстиями входит в зацепление со штифтами местного шкива 6, длина окружности которого строго калибрована. По числу оборотов и углу поворота мерного шкива судят о положении поплавка. С валом мерного шкива связаны десятичный счетчик 7 и приставка для дистанционной передачи 8.  Движение на вал дистанционной приставки, передается от валика, показывающего прибора через шестеренчатую передачу.

Он представляет собой медную проволоку, уложенную в жгут и защищенную герметическим чехлом. Термометр укладывают вдоль металлической штанги, вращающейся вокруг шарнира внутри резервуара у его основания. Штанга по всей длине снабжена пенопластовыми поплавками 2. На свободный конец штанги насажан поплавок 1, при помощи которого штанга с термометром, вращаясь вокруг шарнира, всегда полностью погружена в жидкость.

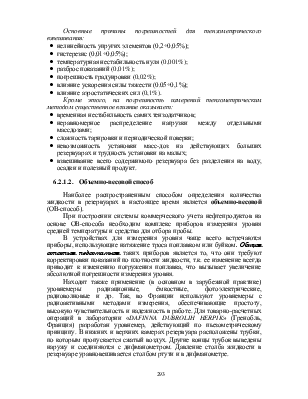

Большую точность имеют уровнемеры, в которых поплавок только управляет работой следящего устройства.

Таким прибором является уровнемер СКБ АНН типа УЭД-3. Это уровнемер с тонущим поплавком (буйком), принцип действия которого основан на том, что буек, погруженный в жидкость, автоматически следит за изменением уровня. Подвижную систему прибора приводят первоначально в такое положение, при котором буёк наполовину погружен в жидкость. При повышении уровня следящая система через ряд колес и тросов подымает буек до прежнего положения. При понижении уровня происходит обратный процесс.

Кинематическая схема устройства уровнемера УЭД-3, устанавливаемого на резервуаре, приведена на рис. 6.3.

На оси 5 вилки 6 свободно вращается гладкий ролик 4, через который переброшена перфорированная лента 12, изготовленная из нержавеющей стали. Указанная лента переброшена также через ведущий ролик 3 с зубцами, входящими перфорацию ленты. На одном конце ленты висит буек 13, на другом – уравновешивающий груз 14. Продолжением вилки 6 служит стержень 8, жестко закрепленный в скобе 9. Герметизация достигается сильфоном 7. Пружина 10 уравновешивает усилие, действующее на левый конец стержня 8. Устройство 2 устанавливает такое натяжение пружины, что при погружении буйка наполовину в жидкость стержень 8 занимает горизонтальное положение. При этом контактная планка на конце стержня устанавливается также в среднем положении (контакты не замкнуты).

При повышении уровня замыкается нижний контакт, Кн включается цепь реверсивного двигателя 1 и отключается тормозное устройство 2. Через систему зубчатых колес и первичную передачу приводится во вращение ведущий ролик 3 для установления буйка в нормальное положение (наполовину погружённый в жидкость). При этом контакт размыкается, двигатель останавливается, электромагнит тормозного устройства 2 обесточивается, что обеспечивает включение тормоза и быструю остановку двигателя, а также исключает возможность включения верхнего контакта в результате инерционного выбега. При понижении уровня жидкости в резервуаре включается верхний контакт Кв и реверсивный двигатель вращается в противоположную сторону, система вновь приходит в равновесие. Таким образом, буек непрерывно следит за изменением уровня жидкости в резервуаре.

Уровень жидкости отмечается непосредственно у резервуара четырехзначным отчетным устройством 15 с точностью до 1 мм, и отсчет передается на расстояние устройством дистанционной передачи 16.

В Венгрии разработана автоматическая цифровая система КОР-ВОЛ для высокоточного измерения количества жидкости
