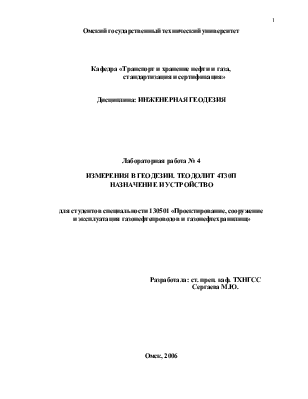

Измерения в геодезии, теодолит 4Т30П. Назначение и устройство

уровня на алидаде вертикального круга (для некоторых типов теодолита).

Цилиндрический уровень   представляет собой герметичную стеклянную ампулу, почти полностью заполненную легко подвижной жидкостью. На всей верхней поверхности ампулы нанесены двухмиллиметровые деления. Незаполненная жидкостью часть ампулы уровня образует пузырек уровня, который всегда стремится занять самое верхнее положение в ампуле, так как он легче самой жидкости. Осью UUцилиндрического уровня называют касательную к внутренней поверхности ампулы уровня в средней ее части — нуль-пункте (средней части шкалы). Если концы пузырька симметричны относительно нуль-пункта, то говорят, что пузырек приведен в нуль-пункт и ось UUуровня заняла горизонтальное положение.

Зрительная труба 6 теодолита представляет собой оптическую систему, состоящую из объектива, фокусирующего устройства, окуляра и сетки нитей. Фокусирующее   устройство,   состоящее   из   одной   или   нескольких   линз,   может перемещаться внутри трубы относительно объектива и окуляра, тем самым обеспечивая   резкость   изображения   при   рассматривании   визирных   целей   на различных расстояниях.

Сетка нитей (рис. 4) представляет собой плоскую стеклянную пластинку, на которой награвированы тонкие линии в виде сетки. Центральная часть (перекрестие) сетки нитей служит для наведения — визирования — зрительной трубы на выбранную точку местности. Визирной осью VVзрительной трубы (см. рис. 3) называется воображаемая линия, соединяющая оптический центр объектива и перекрестие сетки нитей. Если точка (цель) отмечена столбом или колом, то визируют на верх столба так, чтобы вертикальная нить сетки рассекала изображение столба пополам, а пересечение нитей совпадало с верхом столба. Точное наведение пересечения нитей на точку наблюдаемого предмета достигается ввинчиванием наводящих устройств (винтов) алидады и зрительной трубы.

Горизонтальный и вертикальный лимбы современных теодолитов представляют собой круги, изготовленные из прозрачного оптического стекла. На лимбах нанесены равномерные круговые шкалы, оцифрованные в градусной мере. Алидады горизонтального и вертикального кругов снабжены отсчетными устройствами, обеспечивающими взятие отсчетов по лимбам с определенной точностью. Отсчет производят при помощи штрихового микроскопа.

5. СНЯТИЕ ПОКАЗАНИЙ С ЛИМБОВ

В верхней части поля зрения отсчетного микроскопа (рис. 5) видны штрихи лимба вертикального круга, которые обозначены буквой В (по ним берут отсчет для измерения вертикальных углов), в нижней части – штрихи лимба горизонтального круга, которые обозначены буквой Г (по ним берут отсчет для измерения горизонтальных кругов). Цена деления шкал микроскопа 5', каждый градус оцифровывается.

Отсчет проводят по шкалам с округлением до 30". Индексом для отсчитывания служит штрих лимба. Если шкала для вертикального круга имеет два ряда цифр, то по нижнему ряду цифр со знаками "-" берут отсчет в том случае, когда
