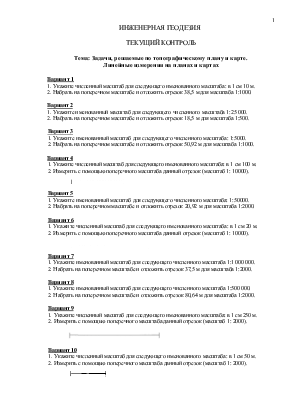

ИНЖЕНЕРНАЯ ГЕОДЕЗИЯ
ТЕКУЩИЙ КОНТРОЛЬ
Тема: Задачи, решаемые по топографическому плану и карте.
Линейные измерения на планах и картах
Вариант 1
1. Укажите численный масштаб для следующего именованного масштаба: в 1 см 10 м.
2. Набрать на поперечном масштабе и отложить отрезок 38,5 м для масштаба 1:1000.
Вариант 2
1. Укажите именованный масштаб для следующего численного масштаба 1:25 000.
2. Набрать на поперечном масштабе и отложить отрезок 18,5 м для масштаба 1:500.
Вариант 3
1. Укажите именованный масштаб для следующего численного масштаба: 1:5000.
2. Набрать на поперечном масштабе и отложить отрезок 50,92 м для масштаба 1:1000.
Вариант 4
1. Укажите численный масштаб для следующего именованного масштаба: в 1 см 100 м.
2. Измерить с помощью поперечного масштаба данный отрезок (масштаб 1: 10000).
|
|
Вариант 5
1. Укажите именованный масштаб для следующего численного масштаба: 1:50000.
2. Набрать на поперечном масштабе и отложить отрезок 20,92 м для масштаба 1:2000.
Вариант 6
1. Укажите численный масштаб для следующего именованного масштаба: в 1 см 20 м.
|
|
2. Измерить с помощью поперечного масштаба данный отрезок (масштаб 1: 10000).
Вариант 7
1. Укажите именованный масштаб для следующего численного масштаба 1:1 000 000.
2. Набрать на поперечном масштабе и отложить отрезок 37,5 м для масштаба 1:2000.
Вариант 8
1. Укажите именованный масштаб для следующего численного масштаба 1:500 000.
2. Набрать на поперечном масштабе и отложить отрезок 80,64 м для масштаба 1:2000.
Вариант 9
1. Укажите численный масштаб для следующего именованного масштаба: в 1 см 250 м.
|
|
2. Измерить с помощью поперечного масштаба данный отрезок (масштаб 1: 2000).
Вариант 10
1. Укажите численный масштаб для следующего именованного масштаба: в 1 см 50 м.
2. Измерить с помощью поперечного масштаба данный отрезок (масштаб 1: 2000).
|
|

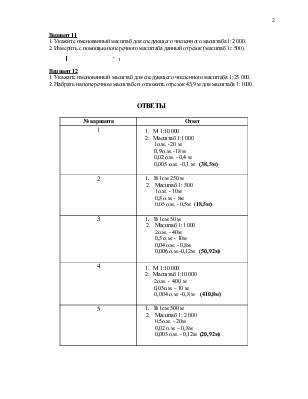

Вариант 11
1. Укажите именованный масштаб для следующего численного масштаба 1:2 000.
|
|
2. Измерить с помощью поперечного масштаба данный отрезок (масштаб 1: 500).
Вариант 12
1. Укажите именованный масштаб для следующего численного масштаба 1:25 000.
2. Набрать на поперечном масштабе и отложить отрезок 45,9 м для масштаба 1:1000.
ОТВЕТЫ
|
№ варианта |
Ответ |
|
1 |
1. М 1:10 000 2. Масштаб 1:1 000 1о.м. -20 м 0,9о.м.-18м 0,02 о.м. - 0,4 м 0,005 о.м. -0,1 м (38,5м) |
|
2 |
1. В 1см 250 м 2. Масштаб 1: 500 1 о.м. - 10м 0,8 о.м. - 8м 0,05 о.м. - 0,5м (18,5м) |
|
3 |
1. В 1см 50 м 2. Масштаб 1:1 000 2 о.м. - 40м 0,5 о.м. - 10м 0,04 о.м. - 0,8м 0,006 о.м.-0,12м (50,92м) |
|
4 |
1. М 1:10 000 2. Масштаб 1:10 000 2о.м. - 400 м 0,05о.м. - 10 м 0,004 о.м. -0,8 м (410,8м) |
|
5 |
1. В 1см 500 м 2. Масштаб 1: 2 000 0,5о.м. - 20м 0,02 о.м. – 0,8м 0,003 о.м. - 0,12м (20,92м) |
|
6 |
1. М 1:2 000 2. Масштаб 1:10 000 3о.м. -600 м 0,1о.м.-20м 0,09 о.м. – 1,8 м 0,003 о.м. -0,6 м (142,5м) |
|
7 |
1. В 1см 10 000 м 2. Масштаб 1: 2 000 0,9о.м. - 36м 0,03 о.м. – 1,2м 0,007 о.м. - 0,28м (37,50м) |
|
8 |
1. В 1см 5 000м 2. Масштаб 1: 2 000 2 о.м. - 80м 0,01 о.м. – 0,4м 0,006 о.м. - 0,24м (80,64м) |
|
9 |
1. М 1:25 000 2. Масштаб 1:2 000 3о.м. -120 м 0,6 о.м.-24м 0,05 о.м. - 2 м 0,009 о.м. -0,36 м (146,36м) |
|
10 |
1. М 1:5 000 2. Масштаб 1:2 000 1о.м. -40 м 0,4о.м.-16м 0,03 о.м. - 1,2 м 0,009 о.м. -0,36 м (57,56м) |
|
11 |
1. В 1см 20 м 2. Масштаб 1: 500 2 о.м. - 20м 0,2 о.м. - 2м 0,03 о.м. - 0,3м 0,007 о.м.-0,07м (22,37м) |
|
12 |
1. В 1см 250 м 2. Масштаб 1:1 000 2 о.м. - 40м 0,2 о.м. - 4м 0,09 о.м. - 1,8м 0,005 о.м.-0,1м (45,9м) |

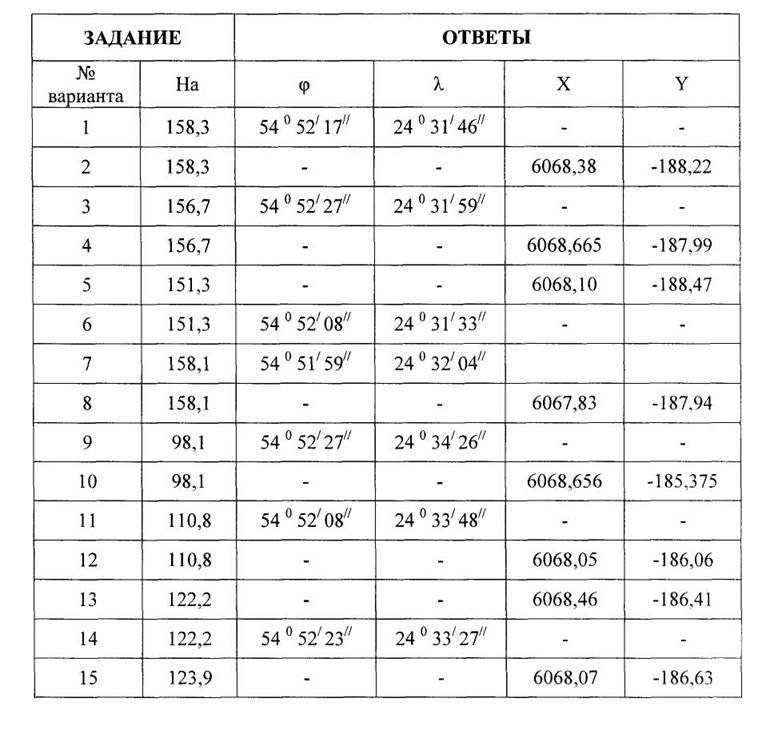

Тема: Определение прямоугольных и географических координат точки
Заданы варианты точек с известной абсолютной высотой На на топографической карте М 1:10 000. Необходимо определить географические и прямоугольные координаты этих точек.
|
|
Тема: Ориентирование
Вариант 1
Дано: Аг = 98°15', сближение меридианов γ = -2° 10'. Составить чертеж ориентирования, определить дирекционный угол α.
Вариант 2
Дано: дирекционный угол α = 125°20'. Составить чертеж ориентирования, определить румб дирекционный rд.
Вариант 3
Дано: Аг = 98° 15', дирекционный угол
α = 47° 10'. Составить чертеж ориентирования, определить сближение меридианов γ.
Вариант 4
Дано: Ам = 334°05', магнитное склонение δ = -1°20'. Составить чертеж ориентирования, определить азимут географический Аг.
Вариант 5
Дано: Аг = 259°20'. Составить чертеж ориентирования, определить румб географический rг.
Вариант 6
Дано: Аг = 275°20'. Составить чертеж ориентирования, определить румб географический rг.
Вариант 7
Дано: дирекционный угол α = 325°20'. Составить чертеж ориентирования, определить румб дирекционный rд.
Вариант 8
Дано: Аг = 338°15', сближение меридианов γ = -1°10'. Составить чертеж ориентирования, определить дирекционный угол α.
Вариант 9
Дано: дирекционный угол α = 15°20'. Составить чертеж ориентирования, определить румб дирекционный rд.
Вариант 10
Дано: Аг =16°20', магнитное склонение δ = +2°28'. Составить чертеж ориентирования, определить азимут магнитный Ам.
Вариант 11
Дано: Ам =34°20', магнитное склонение δ = -3°20'. Составить чертеж ориентирования, определить азимут географический Аг.
Вариант 12
Дано: Аг = 100° 10', дирекционный угол α = 112° 10'. Составить чертеж ориентирования, определить сближение меридианов γ.
Тема: Геодезические измерения теодолитом
Задача 1

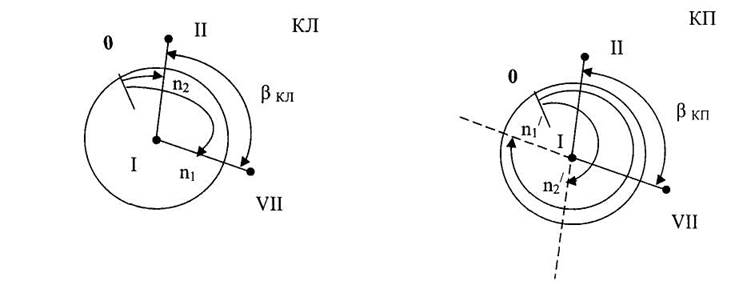

Рассчитайте горизонтальный угол, измеренный на станции I способом приёмов теодолитом 4Т30П. Приведите схему.
Отсчёты: КЛ VII = 135°17', КЛ II = 54°11'17";
Решение: КЛβ = 135°17'- 54°11'17" = 81о05'30"
Отсчёты: КП VII = 310°47'30", КП II = 229°42';
Решение: КПβ = 310°47'30"- 229о42' = 81°05'30"
Задача 2
Рассчитайте средний горизонтальный угол, измеренный на станции III способом приёмов теодолитом 4Т30П. Приведите схемы для КЛ и КП.
Отсчёты: КЛ II = 22°17,5'; КЛ IV = 247°15,5', КП II = 202°17'; КП IV = 67°15,5'
Решение: КЛ β = 22о17,5'+360о-247о15,5' = 135°02'
КПβ = 202°17' - 67°15,5' = 135°01,5'
C=2t; С > βкл - βкп, 1'>0,5'
β = (135о02' + 135°01,5')/2 = 135°01,75'
