            При значительной степени турбулизации (Re больше 100000) поток переходит в автомодельный турбулентный режим, когда  не зависит уже от величины Re. В этом случае:

            3. Схема установки

Схема установки приведена на рис. 1. Для работы используется две лабораторные трубы 1 диаметром 0,023 м с различной шероховатостью, через которые просасывается воздух с помощью пылесоса 5. В одном из образцов труб на внутреннюю поверхность нанесен песок. Перепад давлений на границах исследуемого участка трубы (расстояние между точками отбора давлений 2,3 м) измеряется дифманометром 2. Так как местное сопротивление в трубе отсутствует, то . Для оценки характера движения воздуха замеряется его количество – с помощью диафрагмы 4 в комплекте с дифманометром 3. Количество подаваемого воздуха регулируется с помощью лабораторного автотрансформатора (ЛАТР) 6 путем изменения положения рукоятки 7.

Рис.1. Схема установки для определения коэффициента трения в металлических трубах

4. Таблицы измерений и результатов

Таблица экспериментальных данных                                                               Таблица 1

№ опыта

Измерено

Вычислено

Гладкая труба

1

60

20

0,0040

9,5

5,5

14538

0,036

4,2

0,56

2

75

25

0,0044

10,6

6,9

16254

0,036

4,2

0,56

3

95

30

0,0050

12,0

8,8

18293

0,034

4,3

0,53

4

110

35

0,0053

12,9

10,2

19684

0,034

4,3

0,54

5

120

38

0,0056

13,5

11,1

20560

0,034

4,3

0,54

6

140

41

0,0060

14,5

12,9

22207

0,032

4,3

0,50

7

170

45

0,0066

16,0

15,7

24471

0,029

4,4

0,46

8

190

55

0,0070

16,9

17,6

25870

0,031

4,4

0,50

9

220

59

0,0076

18,2

20,3

27838

0,029

4,4

0,46

10

235

64

0,0078

18,8

21,7

28771

0,029

4,5

0,47

11

240

75

0,0079

19,0

22,2

29076

0,034

4,5

0,53

Труба с шероховатостями

1

60

39

0,0040

9,5

5,5

14538

0,070

4,2

0,85

2

85

63

0,0047

11,3

7,9

17304

0,080

4,2

0,90

3

110

75

0,0053

12,9

10,2

19684

0,074

4,3

0,87

4

130

77

0,0058

14,0

12,0

21399

0,064

4,3

0,81

5

135

95

0,0059

14,3

12,5

21807

0,076

4,3

0,88

6

150

105

0,0062

15,1

13,9

22986

0,076

4,4

0,88

7

165

127

0,0066

15,8

15,2

24108

0,083

4,4

0,92

8

185

135

0,0069

16,7

17,1

25528

0,079

4,4

0,90

9

200

142

0,0072

17,4

18,5

26542

0,077

4,4

0,89

10

210

152

0,0074

17,8

19,4

27198

0,078

4,4

0,89

11

220

154

0,0076

18,2

20,3

27838

0,076

4,4

0,88

5. Пример расчета

               1.

            2.

            3.

            4.

            5.

            6.

            7.

6. Графики

Зависимость  для гладкой трубы

Рис.2. Зависимость  для гладкой трубы

Зависимость  для трубы с шероховатой стенкой

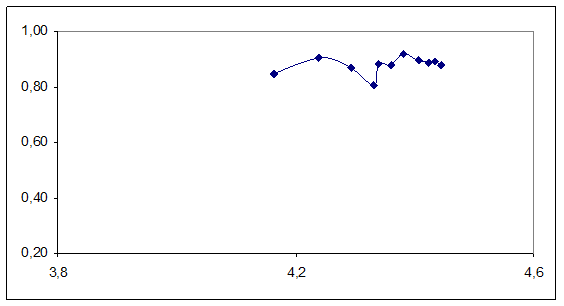

Рис.3. Зависимость  для трубы с шероховатостями

            Сравнивая график на рис.2 с графиком в МУ И. Никурадзе, сделаем вывод, что условная степень шероховатости .

            Сравнивая график на рис. 3 с графиком в МУ И. Никурадзе, сделаем вывод, что условная степень шероховатости  По формуле  найдем среднюю высоту выступов шероховатой стенки:

Вывод: в данной лабораторной работе мы ознакомились с существующим способом определения коэффициентов трения, с помощью экспериментальных данных, определенными на действующей установке. Были определены коэффициенты трения гладкой трубы  и трубы с шероховатой стенкой . Также по графику были определены условные степени шероховатости для гладкой трубы  и для трубы с шероховатостями  Также для трубы с шероховатой стенкой, была вычислена высота выступов
