Расчет принципиальной тепловой схемы проектируемой ТЭС с турбоустановкой Т-180/210-130

Страницы работы

14 страниц (Word-файл)

Фрагмент текста работы

2. Расчетная часть.

2.1 Расчет принципиальной тепловой схемы

2.1.1 Разработка принципиальной тепловой схемы

При разработке принципиальной тепловой схемы (ПТС) решаются основные вопросы технологического цикла проектируемой ТЭС и выбираются:

1.  Схема регенеративного подогрева питательной воды (типы подогревателей и их число, схема отвода конденсата от поверхностных подогревателей, наличие промежуточного перегрева и др.);

2.  Способ и схема подготовки добавочной воды для питания парогенераторов;

3.  Схема отпуска тепла внешним потребителям в виде пара и горячей воды, число ступеней подогрева сетевой воды, тип и схема включения сетевых подогревателей и насосов и т.п.;

4.  Схема использования тепла вспомогательных потоков: тепла воды продувки котлов, испарителей, паропреобразователей, тепла пара лабиринтовых уплотнений турбины, тепла газоохладителей  электрического генератора, тепла дренажей паропроводов и т.д.

Принципиальная тепловая схема определяется типом турбин станции, так как каждая турбина поставляется заводом-изготовителем вместе с соответствующим комплексом вспомогательного оборудования и тепловой схемой регенерации.

Технологический цикл современных паротурбинных ТЭС должен отвечать требованиям высокой экономичности преобразования энергии. Этому способствуют высокие начальные параметры пара, многоступенчатый регенеративный подогрев питательной воды, наличие охладителей перегрева пара и конденсата в системе регенерации, ступенчатый подогрев сетевой воды, рациональное использование в цикле тепла продувки парогенераторов и пара из уплотнений турбины.

Тепловая схема должна обеспечивать снижение затрат на строительство станции, высокие технико-экономические показатели при эксплуатации ТЭС, надежность работы и удобство обслуживания оборудования.

ПТС проектируемой электростанции должна составляться на основе опыта строительства и эксплуатации передовых тепловых электрических станций и требований нормативных материалов.

2.1.2 Подготовка исходной информации

Основными исходными данными для расчета тепловой схемы являются: тип турбины, величина электрической и тепловой нагрузок, начальные и конечные параметры пара.

В результате расчета определяем величину и параметры. Расчет ведется методом последовательных приближений по предварительно принятому расходу пара на турбину с последующим его уточнением.

Рассчитываем зимний режим работы ТЭС при заданной тепловой нагрузке с включением пикового водогрейного котла. Расчет производим для одной турбоустановки, поскольку оборудование однотипное. Все данные выбираем по рекомендации (1) и сводим в таблицу 2.1. Температурный график сети в расчетном режиме Тпробр равен 150˚С/70˚С.

2.1.3 Описание принципиальной тепловой схемы

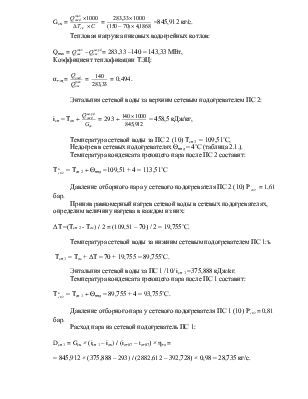

Принципиальная тепловая схема представлена на рисунке 2.1. Как видно из тепловой схемы отпуск тепла осуществляется следующим образом: пар из двух теплофикационных, регулируемых отборов подается на две сетевые подогревательные установки, включенные последовательно. Горячая вода на отопление подогревается в сетевых подогревателях и пиковом водогрейном котле.

Регенеративная схема состоит из четырех подогревателей низкого
