по обслуживанию подогревателей высокого давления блоков № 1, 2, 3, 4.
г.НОРИЛЬСК, 2003г.

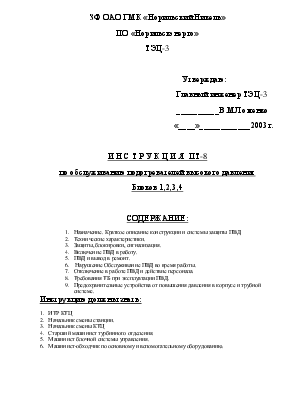

ЗФ ОАО ГМК «Норильский Никель»
ПО «Норильскэнерго»
ТЭЦ-3
Утверждаю:
Главный инженер ТЭЦ-3
__________В.М.Ломенко
«____»____________2003г.
И Н С Т Р У К Ц И Я ПТ-8
по обслуживанию подогревателей высокого давления
Блоков 1,2,3,4
СОДЕРЖАНИЕ:
1. Назначение. Краткое описание конструкции и системы защиты ПВД.
2. Технические характеристики.
3. Защиты, блокировки, сигнализация.
4. Включение ПВД в работу.
5. ПВД и вывод в ремонт.
6. Нарушение Обслуживание ПВД во время работы.
7. Отключение в работе ПВД и действие персонала.
8. Требования ТБ при эксплуатации ПВД.
9. Предохранительные устройства от повышения давления в корпусе и трубной системе.
Инструкцию должны знать:
1. ИТР КТЦ
2. Начальник смены станции.
3. Начальник смены КТЦ
4. Старший машинист турбинного отделения.
5. Машинист блочной системы управления.
6. Машинист-обходчик по основному и вспомогательному оборудованию.
1. Назначение. Краткое описание конструкции и системы защиты ПВД.
Подогреватели высокого давления предназначены для подогрева питательной воды, поступающей в котёл, паром отборов турбины и установлены в системе регенерации высокого давления турбины Т - 100/120 – 130, ПТ - 80/100 – 130 - 13.
На каждую турбину устанавливается блок из 3-х подогревателей, каждый из которых состоит из корпуса, трубной системы "Сердечника", образованной коллекторными и распределительными трубами со спиральными змеевиками. Для повышения температуры воды за счёт использования перегрева пара в верхней части трубной системы расположен охладитель пара. Для использования тепла конденсата греющего пара в нижней части трубной системы расположены охладители конденсата. Корпус ПВД выполнен цельносварной конструкцией. Подогреватели рассчитаны на разное рабочее давление и соответственно имеют различную толщину стенки: ПВД - 5 - 16мм, ПВД - 6 - 20мм, ПВД - 7 - 30мм.
Для защиты корпусов ПВД-5,6 от недопустимого повышения давления за счёт перетока по дренажам конденсата греющего пара, отсосов, на корпусах ПВД-5,6 установлены предохранительные клапана, настроенные на 1,5 Рраб. По пару ПВД включены раздельно. На каждом паропроводе к ПВД установлена отключающая задвижка и клапан обратный солиноидный (КОС). КОС предназначен для предотвращения попадания пара и воды из ПВД в отбор и турбину. КОС закрывается автоматически при отключении турбины и дистанционно с БЩУ. Кроме того, каждый подогреватель оборудован регуляторами уровня, запорной арматурой и контрольно-измерительными приборами.
ПВД снабжены групповым защитным устройством, предназначенным для быстрого отключения группы ПВД по питательной воде в случае повышения уровня выше допустимого в любом из ПВД по причине разрыва трубной системы или отказа регуляторов уровня.
Она состоит из впускного клапана с гидроприводом, обратного клапана перепускных трубопроводов.
Выпускной клапан состоит из корпуса и тарелки со штоком. При нормальной работе ПВД питательная вода за счёт конструктивных особенностей поднимает тарелку со штоком в верхнее положение и перекрывает доступ воды по перепускным трубопроводам, при этом вся вода проходит через трубные пучки ПВД и через обратный клапан в котёл. При повышении уровня в любом из ПВД до 1 предела от приборов защиты идёт сигнал на открытие вентилей защиты, которые, открываясь, подают воду (основной конденсат) гидропривод впускного клапана. При этом тарелка со штоком уходит вниз, перекрывая доступ в сердечники ПВД и открывая ход воды в перепускные трубы помимо ПВД, закрывая тем самым тарелку на обратном клапане. В результате этого поступления питательной воды в трубные системы ПВД прекращаются. После отключения ПВД осуществляется запорной арматурой (см. п. п. раздел защиты).
2. Технические характеристики ПВД.
