блок CLC может быть оборудован с 1 или 4 блоком ТПЕ по 4 тракта 2 Мбит/с (МСЭ – Т.G703, G704)на блок.

Нагрузка на абонентскую линию:

- на одну абонентскую линию (В – канал) абонента ISDN – 0.23 Эрл;

- на одну аналоговую абонентскую линию – 0,17 Эрл.

Нагрузка на соединительную линию:

- на одну соединительную линию (В – канал) – 0,8 Эрл.

Процессорная производительность для телефонной нагрузки:

- максимальная процессорная производительность – 14000 ВНСА (14000 попыток  вызовов в ЧНН);

Ограничения при обработке сигнализаций:

- Ограничения в отношении числа одновременно обработанных  сигнальных каналов на блоке CDB выражены следующим уравнением:

число V5.2i +число DSS1+ числоРРТ+ число CASJ=16

- ограничения при интерфейсах V5.2i:

максимальное число трактов 2 Мбит/с на интерфейс J 4;

максимальное число интерфейсов V 5.2i ≤ 5.

Для передачи по протоколу РРР (для управления) можно резервировать в одном тракте 2 Мбит/с несколько каналов 64 кбит/с, а для одного тракта управления можно использовать только один канал 64 кбит/с.

4.2 Расчет количества модулей

Число модулей MLC определяется монтированной емкостью станции.

Для определения количества модулей на проектируемой ЦС, используем формулу:

                                   SMLC=En  (N-1/704) + 1 , модулей                    (4.1)

где N – количество источников нагрузки.

SMLC=En (2046-1/704) + 1 =4

В модули MLC 000-003 будет включено по 450 аналоговых абонентов.

А MLC 004 будет выносом и изменен как RMLC 000.

В RLMС 000 включено 416 аналоговых абонентов и 4 цифровых абонентов.

Также вместо ОС 8 емкостью 200№ будет включен вынос RMLC 001.

В RMLC 001 включено 256 аналоговых абонентов.

На рисунке 4.1 представлена структурная схема проектируемой ЦС системы SI2000/V5.

5 Расчёт и распределение нагрузки на СТС

5.1 Расчёт исходящей нагрузки ЦС

Прежде, чем приступить к расчёту нагрузки на сети необходимо осуществить прогнозирование телефонной нагрузки.

Каждая индивидуальная абонентская линия  i-ой категории характеризуется в ЧНН интенсивностями трёх удельных нагрузок:

Уи – исходящая внешняя нагрузка;

Увн - внутристанционная нагрузка;

Увх – входящая внешняя нагрузка.

В величину Уи входит интенсивность нагрузки к спецслужбам, а в Ув- интенсивность нагрузки от остальных станций сети. Составляющие этих нагрузок зависят от ёмкости сети и номерной ёмкости АТС. Интенсивности удельных нагрузок представлены в НТП 112 – 2000.

Интенсивность удельных нагрузок местных телефонов принимают значения удельных нагрузок административного сектора:

Уит = Уиа;  Увит = Увиа;  Увт = 0, где  Уит и Уиа – удельные исходящие нагрузки, соответственно, для таксофонов местной связи и абонентов административного сектора;

Увит и Уиа – удельные внутристанционные нагрузки, соответственно , для таксофонов местной связи и абонентов административного сектора;

Увт – удельная входящая нагрузка для таксофона.

Интенсивность удельных нагрузок к спецслужбам для абонентов ЦС (Усп) абонентов ОС (Успс) задаются без учёта категорийной принадлежности.

Их значения:

Усп = 0,0015 эрл,    Успс = 0,0005 Эрл.

Нагрузка Урпп делится на две составляющие: входящую нагрузку к РПП  (Уврпп ) и исходящую нагрузку от РПП (Уирпп). При расчёте допустим, что Уврпп = Уирпп, следовательно;

Уврпп = Уирпп = 0,5Урпп = 0,3Эрл

В данном проекте предусматривается выход на АМТС у всех абонентов сети.

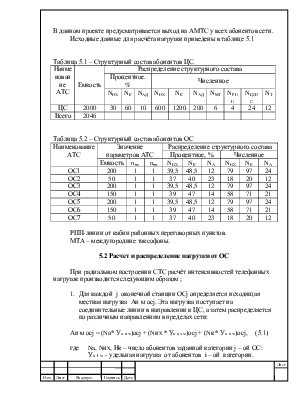

Исходные данные для расчёта нагрузки приведены в таблице 5.1

Таблица 5.1 – Структурный состав абонентов ЦС.

Наименование АТС

Емкость

Распределение структурного состава

Процентное.

%

Численное

NНХ

NК

NАД

NНХ

NК

NАД

NМТ

NРПП

NЦСИС

NТ

ЦС

2000

30

60

10

600

1200

200

6

4

24

12

Всего

2046

Таблица 5.2 – Структурный состав абонентов ОС

Наименование АТС

Значение

параметров АТС

Распределение структурного состава

Процентное, %

Численное

Емкость

nнх

nнп

NНХ

NК

NА

NНХ

NК

NА

ОС1

200

1

1

39,5

48,5

12

79

97

24

ОС2

50

1

1

37

40

23

18

20

12

ОС3

200

1

1

39,5

48,5

12

79

97

24

ОС4

150

1

1

39

47

14

58

71

21

ОС5

200

1

1

39,5

48,5

12

79

97

24

ОС6

150

1

1

39

47

14

58

71

21

ОС7

50

1

1

37

40

23

18

20

12

РПП-линии от кабин районных переговорных пунктов.

МТА – междугородние таксофоны.

5.2 Расчет и распределение нагрузки от ОС

При радиальном построении СТС расчёт интенсивностей телефонных нагрузок производится следующим образом ;

1.  Для каждой  ј  оконечной станции ОСј определяется исходящая местная нагрузка  Аи м осј. Эта нагрузка поступает на соединительные линии в направлении к ЦС, а затем распределяется по различным направлениям в пределах сети:

Аи м осј = (Nа* Уи а м)осј + (Nнх * Уи их м)осј + (Nк * Уи к м)осј,     (5.1)

          где     Na, Nнх, Нк – число абонентов заданной категории ј – ой ОС:

Уи I м  - удельная нагрузка  от абонентов  i – ой  категории.

          На ЦС нагрузка Аи м осј поступает на входы узла МСА.

Так как для абонентов сети предусмотрен выход на АМТС, то интенсивность нагрузки на пучок СЛ к ЦС увеличивается на величину
