Определение коэффициента вязкости жидкости

Федеральное агентство образования.

Санкт-Петербургский  государственный горный  институт им. Г.В. Плеханова

(технический университет)

Лабораторная работа № 1

По дисциплине:                          Гидромеханика

                    (наименование учебной дисциплины согласно учебному плану)

Тема:                                  Определение вязкости жидкости

Выполнил: студенты  гр. ТО-05-2                       ______________    /Пасынков А.В./

                                                                                                                                 ^{(подпись)                                             (Ф.И.О.)}

ОЦЕНКА: _____________

Дата: __________________

ПРОВЕРИЛ:

Руководитель:                                  __________                              /Шалыгин А.В    /

                                                                                           (подпись)                                                           (Ф.И.О.)

Санкт-Петербург

2007г.

Цель работы: по значению кинематического коэффициента вязкости определить динамический коэффициент вязкости построить графики зависимости  кинематического коэффициента вязкости от условной вязкости, также график зависимости кинематического коэффициента вязкости от температуры исследуемой жидкости

Теоретическое обоснование:

Вязкость – свойство флюида (жидкости или газа) обладать внутренним трением. Вязкость характеризуется динамическим коэффициентом вязкости μ, входящим в качестве физической константы в формулу закона Ньютона – основного закона внутреннего трения в жидкостях и газах:

где τ – касательное напряжение внутреннего трения; U -скорость движения жидкости; n – нормаль к вектору скорости. Коэффициент вязкости μ измеряется в Паскаль –секундах (Па·с) или

Кинематический коэффициент вязкости: ,

где ρ- плотность жидкости, имеет размерность в системе СИ ; в стоксах, в физической системе единиц

Вязкость определяется вискозиметрами. В работе мы использовали вискозиметр Энглера.

Вязкость – способность жидкости обладать внутреннем трением

                  [Па]

Вискозиметр Энглера – вязкость измеряется в условных градусах (ВУ).

         с

Для пересчета условных градусов в значение кинематического коэффициента применяют эмпирическую формулу

          [м²/с]

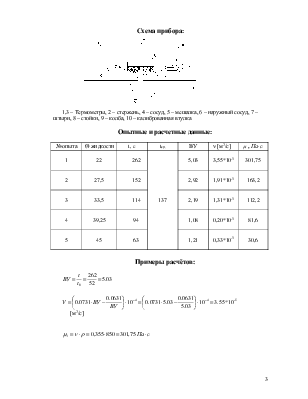

  Схема прибора:



1,3 – Термометры, 2 – стержень, 4 – сосуд, 5 – мешалка, 6 – наружный сосуд, 7 – штыри, 8 – стойки, 9 – колба, 10 – калиброванная втулка

Опытные и расчетные данные:

№ опыта	жидкости	t, c	tср,	ВУ	n [м2/с]	,
1	22	262	137	5,03	3,55*10-5	301,75
2	27,5	152		2,92	1,91*10-5	163,2
3	33,5	114		2,19	1,31*10-5	112,2
4	39,25	94		1,08	0,20*10-5	81,6
5	45	63		1,21	0,33*10-5	30,6
