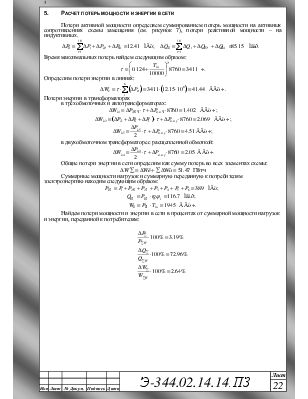

5. Расчет потерь мощности и энергии в сети
Потери активной мощности определяем суммированием потерь мощности на активных сопротивлениях схемы замещения (см. рисунок 7), потери реактивной мощности – на индуктивных.
Время максимальных потерь найдем следующим образом:
Определим потери энергии в линиях:
Потери энергии в трансформаторах
в трёхобмоточных и автотрансформаторах:
в двухобмоточном трансформаторе с расщепленной обмоткой:
Общие потери энергии в сети определим как сумму потерь во всех элементах схемы:
ГВт∙ч
Суммарные мощности нагрузок и суммарную переданную к потребителям электроэнергию находим следующим образом:
Найдем потери мощности и энергии в сети в процентах от суммарной мощности нагрузок и энергии, переданной к потребителям:
6. Расчет установившегося режима электрической сети с применением ЭВМ
Для проверочного расчета на ЭВМ воспользуемся программой Regi.exe. Все исходные данные, необходимые для расчета, представляем в виде таблицы (таблица 9). Кроме того, воспользуемся представленным ранее направленным графом сети (см. рисунок 11); предполагается, что потоки мощности в ветвях сети имеют направление, совпадающее с направлением ветвей. Результаты проверочного расчета представлены в таблице 10.
Таблица 7 - Исходные данные для проверочного расчета
Ветвь |
Узел начала |
Узел конца |
ri, Ом |
xi, Ом |
Ui, кВ |
1 |
1 |
2 |
4.125 |
23.933 |
242 |
2 |
2 |
3 |
4.84 |
34.283 |
223.89 |
3 |
3 |
4 |
9.68 |
34.263 |
223.12 |
4 |
1 |
4 |
8.82 |
37.971 |
222.58 |
5 |
4 |
5 |
0.246 |
24.334 |
217.87 |
6 |
5 |
6 |
0.246 |
0 |
108.29 |
7 |
6 |
7 |
14.94 |
24.636 |
102.02 |
8 |
5 |
8 |
0.491 |
41.262 |
107.03 |
9 |
3 |
9 |
1.433 |
52.061 |
109.52 |
10 |
9 |
10 |
18.36 |
25.084 |
106.70 |
Таблица 8 Результаты проверочного расчета
Узел |
Ui, кВ |
Р, МВт |
Q, МВАр |
1 |
242.0 |
332.1 |
151,0 |
2 |
233.53 |
70.0 |
3.1 |
3 |
224.91 |
0.1 |
0,6 |
4 |
223,14 |
0.2 |
1,3 |
5 |
216,10 |
0 |
0 |
6 |
107,97 |
60.0 |
18.0 |
7 |
103,87 |
80.3 |
19.2 |
8 |
106,95 |
35.0 |
10.5 |
9 |
108,78 |
30.0 |
9.0 |
10 |
105,94 |
44.1 |
15.5 |
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1. Комиссарова Е.Д., Худоносов Г.В. Электрические сети и системы: Учебное пособие к курсовой работе. - Челябинск: ЧГТУ, 1995. - 33 с.
2. Идельчик В.И..Электрические системы и сети.- М.: Энергоатомиздат, 1989.
