Расчет силы резания и мощности, затрачиваемой на резание

для шести отверстий То=0,064мин.

для i=2 То=0,44 мин.

     Чистовое растачивание:

Глубина резания: t=0.4 мм.

Подача:s=0.144мм.

 Скорость резания n, м/мин: при растачивании рассчитывают по эмпирической формуле:

Среднее значение Т при одно-инструментальной обработке – 60 мин. Значения коэффициента С_n, показателей степени x, y, m приведены в табл.12[   ]

При растачивании принимают скорость резания, равную скорости резания для наружной обработки с введением поправочного коэффициента 0,9.

Сила резания. Силу резания принято раскладывать на составляющие силы, направленные по осям координат станка (тангенциальную P_Z, радиальную P_y и осевую P_x).

поправочный коэффициент

Постоянная Cp и показатели степени приведены в таблице22 [   ].

мощность резания:

остоянная Cp и показатели степени приведены в таблице22 [   ].

Растачивание отверстия 2  черновое и чистовое .

     Черновое растачивание

Инструмент: токарный расточной резец с механическим креплением  многогранных твердосплавных пластин ВК8 по ГОСТу18882-73.

Глубина резания: при черновом точении и отсутствии ограничений по мощности оборудования, жесткости системы СПИД принимается равной припуску на обработку t=2 мм.

Подача:s=0.4мм/об

 Скорость резания n, м/мин: при растачивании рассчитывают по эмпирической формуле:

Среднее значение Т при одно-инструментальной обработке – 60 мин. Значения коэффициента С_n, показателей степени x, y, m приведены в табл.12[   ]

При растачивании принимают скорость резания, равную скорости резания для наружной обработки с введением поправочного коэффициента 0,9.

Сила резания. Силу резания принято раскладывать на составляющие силы, направленные по осям координат станка (тангенциальную P_Z, радиальную P_y и осевую P_x).

поправочный коэффициент

Постоянная Cp и показатели степени приведены в таблице22 [   ].

мощность резания:

     Чистовое растачивание:

Глубина резания: t=0.4 мм.

Подача:s=0.144мм.

 Скорость резания n, м/мин: при растачивании рассчитывают по эмпирической формуле:

Среднее значение Т при одно-инструментальной обработке – 60 мин. Значения коэффициента С_n, показателей степени x, y, m приведены в табл.12[   ]

При растачивании принимают скорость резания, равную скорости резания для наружной обработки с введением поправочного коэффициента 0,9.

Сила резания. Силу резания принято раскладывать на составляющие силы, направленные по осям координат станка (тангенциальную P_Z, радиальную P_y и осевую P_x).

поправочный коэффициент

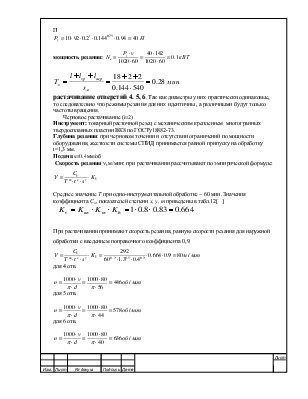

П

мощность резания:

растачивание отверстий 4. 5, 6. Так как диаметры у них практически одинаковые, то следовательно что режимы резания для них идентичны , а различными будут только частоты вращения.

       Черновое растачивание (i=2)

Инструмент: токарный расточной резец с механическим креплением  многогранных твердосплавных пластин ВК8 по ГОСТу18882-73.

Глубина резания: при черновом точении и отсутствии ограничений по мощности оборудования, жесткости системы СПИД принимается равной припуску на обработку t=1,3 мм.

Подача:s=0.4мм/об

 Скорость резания n, м/мин: при растачивании рассчитывают по эмпирической формуле:

Среднее значение Т при одно-инструментальной обработке
