Технологические решения по устройству котлована, страница 3

Для транспортного обеспечения строительства следует использовать существующие автомобильные дороги. При необходимости устраивают временные технологические дороги. Временные дороги должны обеспечивать двустороннее движение (ширина проезжей части 7м), при кольцевом движении устраивают однополосные дороги шириной 3,5м.

Наибольший уклон принимают равным 0,08, для выезда из котлована – 0,10…0,12. Минимальный радиус горизонтальных кривых должен быть не менее 15м; в стесненных условиях допускается принимать радиус равным конструктивному радиусу применяемого автосамосвала (трейлера). На временных проездах покрытие обычно не устраивают. Однако на дорогах длительного пользования следует устраивать покрытие из щебня (с профилированием и укаткой) или из сборных плит. Колейное или сплошное покрытие зоны движения машин плитами обеспечивает нормальные условия работы в любое время года. Временные дороги с усовершенствованным покрытием целесообразны при больших объемах перевозок и длительной эксплуатации, при включении их в общедорожную сеть района после завершения строительства.

4. Определение объемов земляных работ

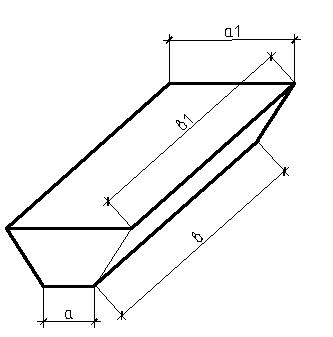

Разрабатываемый котлован имеет трапецеидальную форму.

Объем всего котлована(V_кот, м³) можно вычислить по формуле:

,

где Н = 5,0 – глубина котлована, м;

а – ширина нижнего основания котлована, 40м;

b – длина нижнего основания котлована, 80м.

Ширину и длину верхнего основания котлована (a₁, b₁, м) можно определить, воспользовавшись формулами:

a₁=a+2Hm;

b₁=b+2Hm;

где m – величина заложения откосов, зависящих от рода и вида грунта и от степени его водонасыщения, m = 0,9 (грунт – супесь).

a₁=40+2х5,0х0,9=49 м;

b₁=80+2х5,0х0,9=89 м;

Объем растительного слоя грунта (V_раст, м³) можно определить по формуле:

V_раст = h_раст × a₁ × b₁,

где h_раст = 0,5м – толщина растительного слоя грунта.

V_раст = 0,5 × 49 × 89 = 2180м³

Объем грунта, вывозимого в отвал (V_гр, м³), можно определить как разность объемов всего котлована V_кот и растительного слоя V_раст:

V_гр = V_кот - V_раст,

V_гр =18835 – 2180 = 16655м³



5. Выбор машины для снятия растительного слоя, определение ее производительности и схемы работы

В данной работе, разрабатываемый растительный слой отсыпается в кавальеры, оси которых расположены на расстоянии 10м от границы котлована. В связи с малым расстоянием транспортировки разрабатываемого грунта, а так же с учетом того, что объем грунта не превышает 3000 м³, для разработки растительного слоя более эффективно применение бульдозеров.

В соответствии с рекомендациями по выбору бульдозеров, в данной работе, для разработки растительного слоя, применен бульдозер марки ДЗ-18, с тяговым усилием 10 тс. Характеристики данного бульдозера приведены в таблице 1.

Таблица 1

Характеристики бульдозера марки ДЗ-18
