Лабораторная работа №7

Исследование мультивибраторов на транзисторах и микросхемах

1. Цель работы: изучить принцип действия и характеристики ключевого каскада на транзисторе, мультивибратора автогенераторного с коллекторно-базовыми связями и регулированием частоты, мультивибратора с корректирующими диодами, ждущего мультивибратора, мультивибраторов автогенераторного и ждущего на интегральных микросхемах ( 4 часа ).

2. Содержание работы

На лабораторном стенде ЭС-8А можно исследовать:

2.1. Влияние параметров схемы и питающих напряжений на характеристики ключевого каскада на транзисторе.

2.2. Влияние параметров схемы и питающих напряжений на работу автогенераторного мультивибратора с коллекторно-базовыми связями с регулированием частоты.

2.3. Влияние корректирующих диодов на параметры выходных импульсов автогенераторного мультивибратора.

2.4. Влияние параметров схемы на работу ждущего мультивибратора.

3. Техническое описание стенда мультивибраторов типа ЭС-8А

3.1. Назначение стенда ЭС-8А

Стенд мультивибраторов типа ЭС-8А предназначен для использования в качестве лабораторного оборудования при проведении лабораторных работ по курсу "Электронные устройства автоматики" в высших учебных заведениях.

3.2. Конструкция стенда ЭС-8А

Стенд ЭС-8А выполнен в виде настольного переносного прибора. Все приборы и органы регулирования и ораны управления расположены на передней панели, к которой прикреплена фальшпанель. На ней нанесены соответствующие надписи и схемы входных и выходных цепей и цепей нагрузки. К передней панели крепятся сменные панели, на которых нанесены изображения исследуемых схем. На передней панели (рис. 7.1) стенда ЭС-8А расположены:

-  тумблер включения стенда – "СЕТЬ" и сигнальная лампочка включения;

-  органы регулирования напряжения "EK" и "ЕСМ";

-  схема группы "ВХОД", которая содержит резистор плавной регулировки длительности импульса на выходе дифференцирующей цепи;

-  группа органов управления "ГЕНЕРАТОР" состоит из подгруппы "ЧАСТОТА" с переключателем поддиапазонов и устройством плавной регулировки частоты, подгруппы "ДЛИТЕЛЬНОСТЬ", содержащей регуляторы длительности положительных "П" и остроконечных "V" импульсов, подгруппы "АМПЛИТУДА" с переключателем формы импульсов "V" и "П" и ручкой плавной регулировки амплитуды;

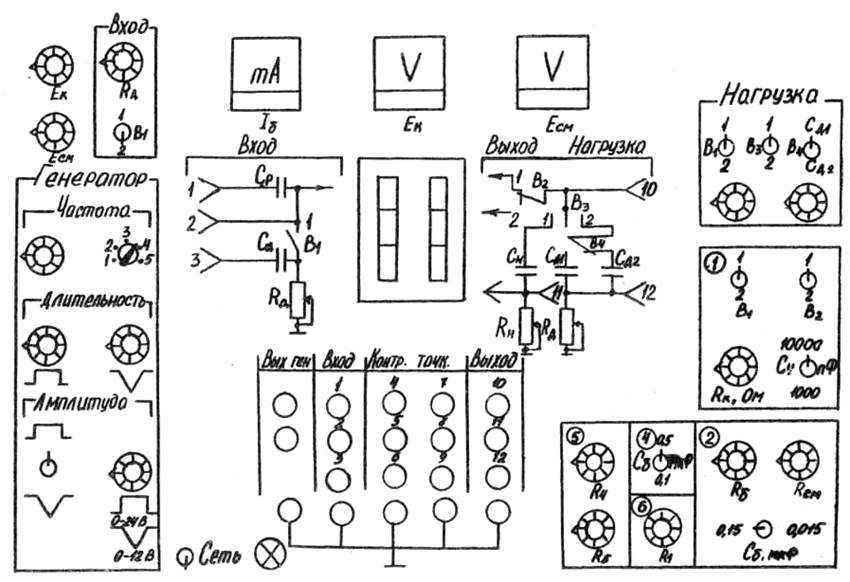

Рис. 7.1. Стенд мультивибратора ЭС-8А

-  группа измерительных приборов для измерения тока базы "IБ", напряжений – коллекторного "ЕК" и "ЕСМ".

-  схема и группа органов управления "НАГРУЗКА" содержит переключатель "В2", имеющий два положения "1" и "2" для подключения одного из двух выходов сменных плат к элементам нагрузки, переключатель "В3" вида нагрузки (СНRН или СДRД), переключатель "В4" выбора величины конденсатора СД, ручку "RН" для плавной регулировки величины нагрузки, ручку "RД" для регулировки постоянной времени дифференцирующей цепи;

-  группа органов управления (1) содержит: переключатель "В1" для выбора элементов схемы СУ или Д, переключатель "В2" для подключения источника смещения ЕСМ, ручку плавного регулирования нагрузки "RК" в цепи коллектора транзистора, переключатель выбора величины ускоряющего конденсатора "СУ";

-  группа органов управления (2) служит для плавного и ступенчатого регулирования частоты ручками "R3" и "RСМ" и переключателем "СБ";

-  в группе (4) расположен переключатель "СБ" для ступенчатого регулирования длительности импульса;

-  группа органов управления (5) содержит ручки "R4" и "R5" плавного регулирования частоты следования импульсов;

-  в группе (6) находится ручка "R1" плавного регулирования длительности импульсов;

-  гнёзда в нижней части передней панели можно использовать для подключения к генератору (ВЫХ.ГЕН), ко входу исследуемой схемы (ВХОД 1,2,3), к контрольным точкам схемы (Контр.точк. 4,5,6,7,8,9) и выходу схемы (ВЫХОД 10,11,12). Корпус прибора подсоединён к гнёздам "┴".

 С3.3. Технические характеристики стенда ЭС-8А

На стенде мультивибраторов ЭС-8А можно исследовать параметры следующих схем:

-  ключевого каскада на транзисторе (1), рис. 7.2;

-  мультивибратора автогенераторного с коллекторно-базовыми связями и регулированием частоты (2), рис. 7.3;

-  мультивибратора автогенераторного с корректирующими (отсекающими) диодами (3), рис. 7.4;

-  мультивибратора ждущего с эмиттерной связью (4), рис. 7.5;

-  мультивибратора автогенераторного на ИМС (5);

-  мультивибратора ждущего на ИМС (6).

Рис. 7.2. Схема ключевого каскада на             Рис. 7.3. Схема мультивибратора автогенераторного с

                      транзисторе (1)                                   коллекторно-базовыми связями и регулированием

                                                                                                                 частоты (2)
