Моделирование обнаружителей сигналов

Министерство образования и науки Российской Федерации

федеральное агенство по образованию

Южный Федеральный университет

технологический институт

южного федерального университета в г. таганроге



Факультет радиотехнический

Кафедра РПрУ и ТВ

Отчет по лабораторной работе

По дисциплине: «ТЭП»

На тему:«Моделирование обнаружителей сигналов»

                                                                                              вариант 14

     Проверил:

     к. т. н., доцент                                                                           Дятлов П.А.

Таганрог 2007г

Цель работы:

1. Ознакомится с системой схемотехнического моделирования “Micro-Cap”
2. Изучить методы анализа и моделирования формирования сигналов и помех и их прохождение через функциональные узлы заданного обнаружителя.
3. Изучить методы анализа и моделирования помехоустойчивости заданного обнаружителя.

В соответствии с заданным вариантом необходимо смоделировать эквивалентную схему некогерентного обнаружителя представленного на рис.1

Uпор

Рис.1 Структурная схема НО

Функциональна схема

На основе использования макросов составляем функциональную схему  ЭО:

Рис.2 Функциональная схема НО

1 Частотный анализ

1.Снимем АЧХ и ФЧХ и групповое врем запаздывания ПФ (рис.3)

Рис.3

На рис.3  приведена АЧХ, ФЧХ, групповое время запаздывания ПФ и показаны значения на несущей частоте. fо=10МГц.

Из анализа полученных зависимостей находим следующие величины:=0.9МГц,

φ(f₀)=-360º, t_гр(f₀)=1.5 мкс.

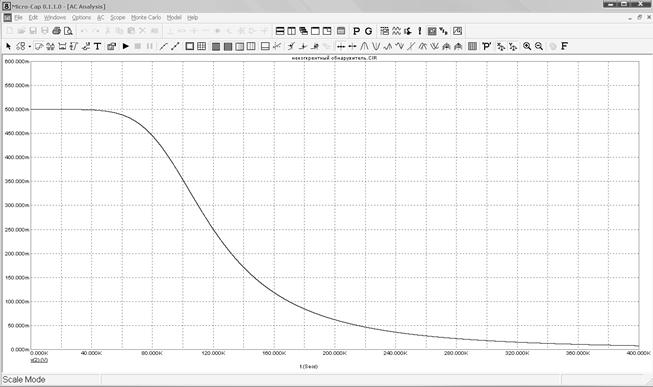

2. Снимем АЧХ ФНЧ (рис.4)

Рис.4

Определим частоту среза f _ср=100кГц

2 Спектральный анализ

3.Снимем G(f)

а – на выходе ГШ(белый шум)

б – на выходе ПФ(квазибелый шум)

Анализ:

Рис.5 На выходе ГШ и ПФ

3 Временной анализ

3.1 При прохождение сигнала U1 через некогерентный обнаружитель (контрольные точки на рис. 1), получим графики.

Рис. 6 Напряжение в контрольных точках обнаружителя

3.2.При прохождение шума U2 через обнаружитель. На рис.7 показаны эпюры напряжения на выходе ГШ и на выходе ФНЧ
