Методична розробка лабораторно-практичної роботи № 2 "Розрахунок і побудова креслення основи плечового виробу з вшивними рукавами", страница 2

 Щвир - ширина виробу з додачею на вільне облягання. Горизонтальні лінії креслення намічають, відкладаючи від вершини горловини  спинки  (шийної  точки)  величини  відповідних  вимірів фігури (Дтс), і додач.

При побудові креслення лінію глибини пройми (або грудей) і лінію стегон розраховують по формулам: Аг=1/4Сг+(6,5-7,5-8,5) ТС-1/2 Дтс. Розрахунки для побудови базисної сітки виконують в формі таблиці №2.

Табл.№2.

№	Послідовність побудови	Розрахункові формул і позначення точок.	Розрахунки
1	Визначити ширину сітки	АА1=Сг+Пг	50+5=55
2	Визначити довжину сітки	АН=Дв.	90
3	Побудувати прямокутник за двома сторонами	АН=А1Н1; АА1=Н1Н2
4	Знайти розміщення лінії талії	АТ=Дтс+Пдт.
5	Знайти розміщення лінії стегон	ТС=1/2Дтс
6	Визначити ширину спинки, обмежити її допоміжною прямою	АА2=Шс.+0,3Пг
7	Визначити ширину пройми, обмежити її допоміжною прямою	А2А3=1/4Сг+0,5Пг

Результати обчислюються з точністю до 0,1см

Побудова креслення основи конструкції

При розробці основи жіночого одягу по даній моделі (ЕМКО) слід звернути  увагу  на особливості   побудови  середньої лінії спинки, плечових зрізів, верхньої виточки. Розрахунки  для  побудови  креслення  слід  представити  у   формі  табл.№3.

Табл.№3

№	Послідовність побудови	Розрахункові формул і позначення точок.	Розрахунки
1	Побудова спинки. Визначити ширину ростка	АА1=1/10Сш+Пош
2	Від точ.А4(нижньої точки плеча) відкладаємо дугою ширину плеча, можна добавити 2 см.	Шп + 1 (для рихлих тканин)
3	Від точ. Т1 талії відкладаємо Т’=1,5 (постійно)
4	Від точ. Т’ дугою відкладаємо довжину талії спинки на спущення плеча	Дтс.
5	На пересіченні дуг А4П1 і Т’П1 буде нижня точка плеча
6	Будуємо пройму: відкладаємо ширину спинки 17, від точ.Г1	Шс.=17(пів обхват)
7	Від точ. Г3 вгору проводимо перпендикуляр	8-9см.
8	З’єднуємо нижню точку плеча з точ. 8
9	Півовалом з’єднуємо точки Г4,4,5,8

Півовал пройми спинки повинен бути пологішим (рівнішим) на відміну від пройми переду.

Рукав - це одна із основних деталей крою плаття, його форма тісно пов'язана з формою плаття. Основні вшивні рукава бувають прямі, завужені до низу, з манжетою і без неї. Ширина рукавів у плечовій ділянці залежить від величини додачі на вільне облягання Поб.

Прямий рукав, вшитий у пройму ліфа по природній лінії з'єднання руки з тулубом є основним класичним.

Довжина рукава зумовлюється призначенням виробу, віком людини і модою, як правило, рукава бувають до ліктя, вище чи нище ліктя, до зап'ястя.

Форма рукава є одним із основних елементів форми виробу.

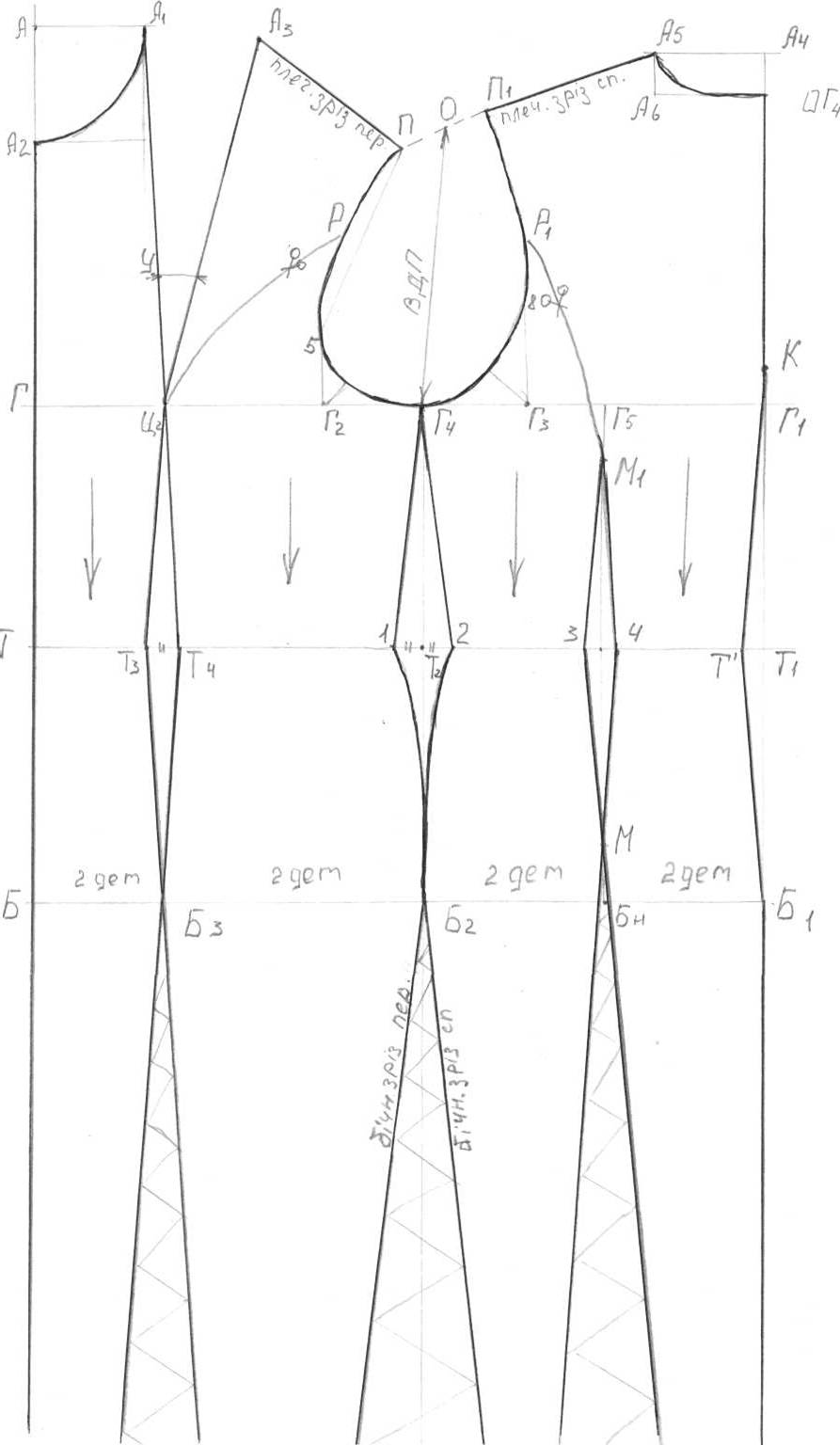

Мірки і розрахунки для побудови основи жіночої сукні приталеного силуету.

Сш=І8	Шбс=Сг+Пг=48+4=52
Сг=48	АГ=Вг=27
Ст=36	АТ-Дтп=44    ТН=Дю=60
Сб-50	ТБ=18
Шт1=17	АА1=1/ЗСш+1,5=7,5
Шт2=20	А1А2=АА1+1=8,5
Урв=10	ГЦ=Цг=9       ЦУ=Урв= 10
Цг=9	УУ1=Шг2-Шг1=3
Вг=27	А1Ц=ЦАЗ=Вг=27
Дпп=44	АЗП=Шпл=13
Вб=20	ТП=Дпп=44    ГТ2=Ш 12=20
Шпл=13	Т1А4=Дтс=42,5
Др=60	А4А5=АА 1+0,5=8
Опл=30	А5А6=ЗТТ'=1,5
Шс=17	А5П1=Шпл+1=14
Дтс-42,5	Т'П 1 =Впк=42,5    Г і ГЗ=Шс= 17
Впк=42,5	Г2Г4=1/2Г2ГЗ   Г2 5=5
Дю=60	ГЗ 8=8
Дб=18	ТТЗ=Цг-1=8
Сг2=Шг2+Шг]+Шпр	ББЗ=Цг+9
Шпр=Опл+0,33	1,2=←Т2→=2
Сг2=20+17+9,9=46,9	КК1=17(соnst.)
Шпр=30*0,33=9,9	х=Г2/2
	3,4=ТЗТ4=2      М1=4         М=4

Мірки і розрахунки для побудови креслення втачного одношовного рукава з ліктьовою виточкою.

Др=60;                                                  ВДП=20

Дп пер=27;                                           Дпр сп=28
