Изучение электрических контактов, исследование влияния материала, формы и силы нажатия контактов на их переходное сопротивление, страница 3

Проводим расчёт переходного сопротивления по формуле , в этой формуле  − показание амперметра. Полученные данные заносим в таблицу 4.

Таблица      4      Значения переходных сопротивлений контактов

Усилие нажатия, кг

2.04

4.08

6.12

8.16

10.2

Материал

Тип контакта

Переходные сопротивления контактов,

Медь

Точечный

42.5/36.0

37.5/33.0

32.5/30.0

29.0/29.0

26.5/26.5

Линейный

39.0/41.5

38.5/39.5

36.5/38.5

35.5/37.0

34.0/34.0

Плоскостной

18.0/22.0

18.0/20.0

18.0/18.0

17.5/17.5

17.5/17.5

Алюминий

Точечный

86/86.5

85.5/78.0

64.5/69.0

61.0/62.5

57.5/57.5

Линейный

77.1/55.0

76.2/53.9

71.5/53.5

52.5/47.5

46.0/46.0

Плоскостной

48.9/40.5

42.0/39.5

37.5/34.5

35.5/33.4

33.0/33.0

Серебро

Точечный

29.5/22.5

25.5/22.0

22.0/21.5

20.0/21.0

20.0/20.0

Линейный

13.5/13.5

12.0/12.5

11.5/12.0

11.0/11.0

10.5/10.5

Плоскостной

25.5/23.5

24.0/22.5

22.0/20.5

20.5/19.5

19.0/19.0

Сталь

Точечный

87.6/86.0

83.9/78.1

71.5/73.0

64.3/69.6

65.0/65.0

Линейный

48.1/40.0

37.5/36.1

28.0/33.1

24.3/31.1

23.0/23.0

Плоскостной

44.5/54.3

43.7/42.7

31.0/39.1

26.8/27.9

23.1/23.1

Строим характеристики переходного сопротивления контакта в зависимости от контактного нажатия и от формы контактов, для каждого материала в отдельности.

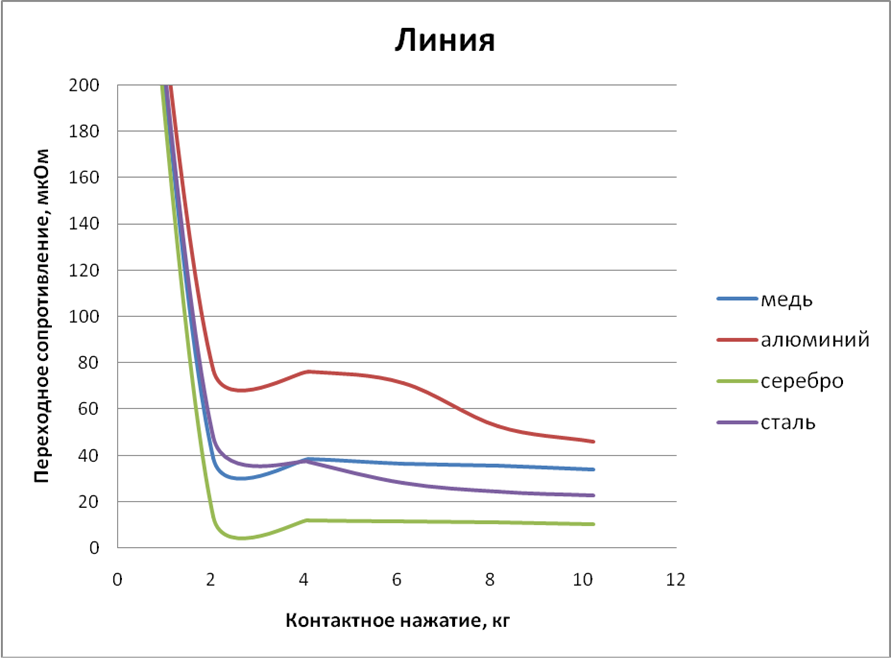

Строим зависимости переходного сопротивления для контактов из разных материалов в зависимости от контактного нажатия, для каждого типа контакта в отдельности.

Строим расчётные зависимости переходного сопротивления контактов из разных материалов от контактного нажатия для формы контакта – точка.

Расчётная формула имеет вид:

Значения ε и m приведены в таблицах 1 и 2. Расчёты по формуле заносим в таблицу 5.

Таблица      5      Значения переходных сопротивлений контактов для точки

Усилие нажатия, кг

2.04

4.08

6.12

8.16

10.2

Материал

Тип контакта

Переходные сопротивления контактов,

Медь

Точечный

70

49.5

40.4

35

31.3

Алюминий

Точечный

89

63

51

43.8

39.7

Серебро

Точечный

42

29.7

24.2

21

18.7

Сталь

Точечный

171.5

121.2

99

85.7

76.7

По данным таблицы 5 строим характеристику.

Вывод: Исследовав различные формы контактов, определили зависимость переходного сопротивления контактов от различных факторов. Оказалось, что переходное сопротивление контакта зависит от материала контактируемых частей. Для меди это сопротивление самое маленькое, если форма контакта - плоскость. Для остальных форм наименьшее сопротивление у серебра. Также,  при форме контакта – плоскость у алюминия и у меди наблюдается наименьшее сопротивление, а у стали и серебра  при форме контакта – линия. Причем переходное сопротивление стали при увеличении нажатия для плоскости близко к сопротивлению для линии. С увеличением контактного нажатия переходное сопротивление для всех материалов изменяется по экспоненте. И для любого материала контакта, при увеличении силы нажатия переходное сопротивление уменьшается, так как уменьшаются воздушные промежутки, создающие сопротивление току, проходящему через контакт. Оказывается, не для всякого материала справедливо утверждение: увеличение площади поперечного сечения проводника ведет к  уменьшению сопротивления(данные, полученные из опыта).
