Синтетический этап проектирования (синтез маршрутов обработки типовых компонентов детали), страница 5

4. Точность взаимного углового расположения обеспечивают только установочная, направляющая, двойная направляющая базы и сочетание двойной опорной и опорной баз.

5. Та технологическая база, по отношению к которой удельный допуск взаимного расположения или расстояний более жесткий, должна накладывать больше связей. Под удельным допуском понимается допуск взаимного расположения, приведенный к одной базовой длине.

6. За базу, к которой относится неуказанный допуск перпендикулярности в одном координатном направлении, принимается поверхность (или ее ось) имеющая больший размер в рассматриваемых перпендикулярных направлениях, а при одинаковых размерах – поверхность, имеющая меньшую шероховатость. Если деталь имеет элементы, для которых указаны допуски перпендикулярности, то неуказанные допуски следует относить к тем же базам, что и указанные. Числовые значения неуказанных допусков перпендикулярности определяются в зависимости от номинального размера и определяющего допуска размера.

Синтез схемы базирования рекомендуется выполнять согласно приведенным ниже шагам.

Первый шаг. Построить ГМЗ с выделением обрабатываемых поверхностей и выявлением угловых и размерных связей (согласно ребрам на отсеченных графах), которые необходимо обеспечить на операции.

Второй шаг. С помощью анализа заданных допусков относительных поворотов и размерных связей выделить комплект баз ориентации обрабатываемых поверхностей.

Третий шаг. Сформировать базовую систему координат.

Четвертый шаг. Определить вид каждого из компонентов установленного комплекта баз (определить число налагаемых связей).

Таблица 2.5

Маршрут обработки заготовки

2.4. Синтез теоретических схем установки

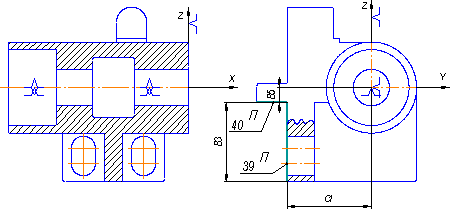

На этапе разработки теоретической схемы установки (далее схемы установки) моделируется расположение точек контакта идеализированных моделей реальных поверхностей с геометрическими моделями установочных элементов приспособления. Эти точки логично называть опорными. Модель расположения опорных точек описывает новую, установочную систему координат (УСК). Кроме того, согласно ГОСТ 3.1107-81 (СТ СЭВ 1803-79) на данном этапе выбирается вид установочных элементов (а иногда и типовых приспособлений), определяется точка приложения и направление силы закрепления заготовки. Заготовка на схеме установки изображается в рабочем положении.
