Исследование направленных свойств директорной антенны

Страницы работы

4 страницы (Word-файл)

Посмотреть все страницы

Скачать файл

Содержание работы

Федеральное агентство связи

государственное образовательное учреждение

высшего профессионального образования

«Сибирский государственный университет телекоммуникаций и информатики»

Практическое занятие на тему

Линейная антенная решетка

Выполнил: студент 3-го курса

МРМ группа Р-72

Трубачева Д. С.

Проверил: Ищук А. А.

Новосибирск-2009

Цель: исследование направленных свойств директорной антенны

Задание №1:

Отношение длины вибратора активного вибратора к длине волны 2l_a/λ=0.5

Отношение длины рефлектора к длине волны l_p/λ=0.51

dp	0,1	0,14	0,18	0,22	0,26	0,3
ϕ0	70	70	70	70	70	80

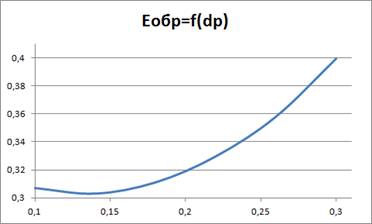

Eобр	0,307	0,303	0,311	0,3296	0,358	0,3995
Ja	1	1	1	1	1	1
Jp	0,667	0,61	0,561	0,517	0,418	0,443
ϕa	0	0	0	0	0	0
ϕp	145	134	123	112	100	88

Вывод: в данном задании при увеличении dp увеличивается Eобр и также ϕ0, но в моем случае получилось, что резкое увеличение dp получается при ϕ0=0,26.
