Содержание работы

Лабораторная работа # 1

“Исследование двухпозиционного регулятора температуры”

1) Цели работы:

- Ознакомление с устройством и принципом действия двухпозиционного регулятора температуры РТ-2

- Определение характеристик объекта регулирования;

- Исследование процесса регулирования

2) Принципиальная электросхема САР температуры:

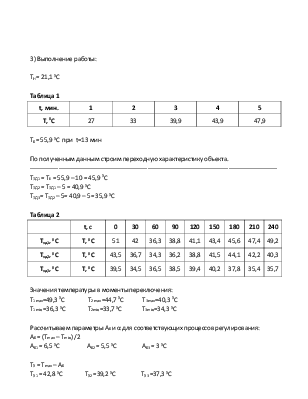

3) Выполнение работы:

Т_H= 21,1 ⁰C

Таблица 1

t, мин.	1	2	3	4	5
T, ⁰С	27	33	39,9	43,9	47,9

Т_K= 55,9 ⁰C при t=13 мин

По полученным данным строим переходную характеристику объекта.

--------------------------------------------------------------------------------------------------------------------------

Т_ЗД1= Т_К= 55,9 – 10 = 45,9 ⁰С

Т_ЗД2= Т_ЗД1– 5 = 40,9 ⁰С

Т_ЗД3= Т_ЗД2– 5= 40,9 – 5= 35,9 ⁰С

Таблица 2

	t, с	0	30	60	90	120	150	180	210	240
T_зд1, ⁰С	T, ⁰С	51	42	36,3	38,8	41,1	43,4	45,6	47,4	49,2
T_зд2, ⁰С	T, ⁰С	43,5	36,7	34,3	36,2	38,8	41,5	44,1	42,2	40,3
T_зд3, ⁰С	T, ⁰С	39,5	34,5	36,5	38,5	39,4	40,2	37,8	35,4	35,7
