Крестовый свод может быть представлен как:

1. система двух пар главных пересекающихся арок, несущих тяжелую центральную нагрузку, и четырех диагональных полуарок, собирающих нагрузку с угловых частей свода.

2. система полуарок сомкнутого свода с центральными распалубками, разрезающими лотки до уровня «зеркала» или опорного кольца барабана.

Вторая схема показательнее для случая, когда центральные арки не выделены технологически, например, утолщением или швом. В этом случае ширина неявных главных арок может быть определена по характеру нагрузки и другим конструктивным признакам, выделяющим центральный деформационный блок. На практике она приблизительно равна удвоенному расстоянию от края центрального проема до заделки в лоток воздушной связи.

Конструктивную основу крестово-купольных сооружений составляет трех или пятипролетная арочно-стоечная система. Подпружные арки, опирающиеся на наружные стены и центральные столбы, служат основанием для цилиндрических сводов планового креста и угловых барабанов, на центральные подпружные арки опирается центральный световой барабан. Арки делят в плане сводчатую систему перекрытия на модули, создающие большие или меньшие встречные распоры. Складываясь, они создают суммарный распор системы, действующий в плоскости арок продольного и поперечного направлений или в диагональной плоскости. Основными внутренними жесткостями служат конструкции «креста» — центральные столбы, части стен, арочные перемычки и перекрытия хор, объединенные в диафрагмы, а также пространственные угловые модули. Дополнительными внутренними жесткостями ранних храмов служили утолщения западной стены, скрывающие лестницу на хоры (церковь Георгия в Старой Ладоге), или заполнение пространства между подкупольными столбами (подобно Софии Константинопольской).

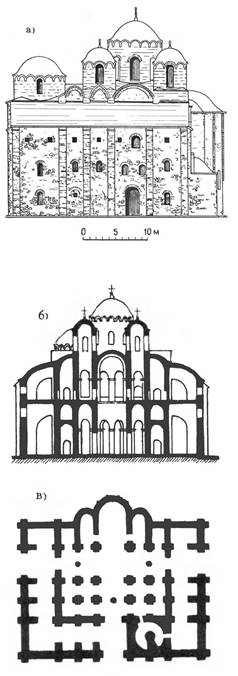

Внешними жесткостями помимо апсид могли быть лестничные башни на западных углах объема (Георгиевский и Софийский соборы в Новгороде), приделы, галереи и высокие притворы против крыльев креста. Георгиевский и Софийский соборы в Новгороде

Распределение суммарного распора между жесткими элементами происходит пропорционально их сравнительной жесткости на любой стадии работы системы. Устойчивость системы обеспечивается, если опрокидывающее действие распора Нс, приложенного к своему элементу жесткости на высоте hc, меньше удерживающей реакции собственного веса и нагрузки данного элемента, приложенных с соответствующими плечами относительно точки (оси) опрокидывания. В противном случае, при избытке распора равновесие системы должно поддерживаться работой замкнутого связевого каркаса и затяжек, установленных в уровне пят подпружных арок.

Подпружные арки и паруса, несущие центральный световой барабан, наиболее нагружены в конструкции перекрытия системы. Также функции арок и парусов при неизменной общей нагрузке могут меняться в течение «жизни» памятника. В период строительства подпружные арки работают как перемычки, несущие полный вес барабана и парусов. По мере того как твердеет раствор кладки, паруса, упираясь в опорное кольцо барабана, начинают работать самостоятельно, передавая свою часть нагрузки и распора на столбы и далее на элементы жесткости. Распределение нагрузки между арками и парусами завит от системы и качества кладки парусов, толщины арок, пролета перекрываемого модуля, наличия воздушных связей, а также от общей деформации памятника. При достаточном сцеплении раствора паруса могут работать и как «кронштейны», и как распорные конструкции, воспринимающие усилие распора под углом к плоскости швов. С ростом пролетов функции таких ложных парусов, как консольных или распорных элементов, резко падают.
