Проектирование фундаментов опор мостов

Страницы работы

27 страниц (Word-файл)

Содержание работы

Республика Беларусь

Белорусский государственный университет транспорта

Кафедра «Строительные конструкции, основания и фундаменты»

КУРСОВАЯ  РАБОТА

по дисциплине

«Механика грунтов, основания и фундаменты»

Проектирование фундаментов опор мостов

Выполнила:                                        Принял:

студент группы СА-31                        профессор

Мельников К.И.                                  Кудрявцев И.А.

Гомель 2001 г.

Содержание

Введение ………………………………………………………………………………….

1  Нагрузки, передаваемые на основание...……….……………………………..…

2  Инженерно – геологические условия площадки…..….………………..….……

3  Определение размеров фундамента……………………..….………………..….

3.1  Минимальные размеры фундамента в плане………………………………..

3.2  Минимальная глубина заложения и высота фундамента………………….

3.3  Максимальные размеры фундамента в плане………………………………

3.4  Расчетное сопротивление основания……………………………………...…

3.5  Требуемая площадь подошвы фундамента………………………………….

3.6  Конструирование фундамента…………………………………………………

3.7  Проверка давлений по подошве фундамента ………………………………

4  Проектирование свайного фундамента ………………………………………….

4.1  Определение размеров ростверка и выбор типа свайного фундамента.

4.2  Выбор типа свай и назначение их размеров………………………………..

4.3  Определение несущей способности свай………………..……...………..…

4.3.1  Забивные висячие сваи..………………………………………….………

4.3.2  Несущая способность свай по материалу………………………….….

4.4  Определение количества свай и размещение их в ростверке………...…

4.4.1  Нагрузки и количество свай ……………………………………………..

4.4.2  Размещение свай в ростверке …………………………………………..

4.5  Расчет свайного фундамента, как статически неопределимой стержневой системы …..……………………………………………..….……….

4.5.1  Общие положения расчета ………………………………………………

4.5.2  Определение и проверка усилий в сваях………………………..…….

4.6  Проверка свайного фундамента как условного сплошного массива……

4.7  Расчёт основания свайного фундамента по деформациям………………

Технико-экономическое сравнение вариантов фундамента …………….…..

Литература…….………………………………………………………………………..…

Введение

При проектировании фундамента опоры моста ставится задание: выбрать тип фундамента, его глубину заложения и размеры таким образом, чтобы был удовлетворен ряд требований, оговоренных нормативными документами. При этом параметры фундамента увязываются со свойствами грунтов, в которых они должны работать.

В зависимости от заглубления различают фундаменты мелкого (заглубление от нулевой отметки до 7 м) и глубокого  (свыше 7 м) заложения.

В зависимости от конструктивных особенностей фундаменты могут выполняться без развития (грани его вертикальны, а размеры по обрезу и подошве фундамента одинаковы) и с развитием (фундамент имеет ступенчатую форму, при этом площадь подошвы фундамента может быть больше площади в уровне обреза).

По способу сооружения различают фундаменты, сооруженные в открытых котлованах, и фундаменты опускных систем – фундаменты, сооружаемые с помощью опускных колодцев, колодцев-оболочек и, редко, кессонов. Наиболее широкое применение находят фундаменты мелкого заложения в открытых котлованах. Если на глубине до 7 м залегают слабые грунты, применяются фундаменты глубокого заложения. Они, как правило, выполняются без развития или с небольшим развитием порядка 5-7°.

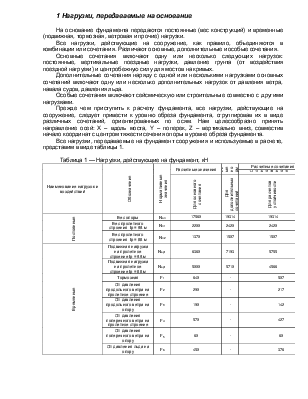

1 Нагрузки, передаваемые на основание

На основание фундамента передаются постоянные (вес конструкций) и временные (подвижная, тормозная, ветровая и прочие) нагрузки.

Все нагрузки, действующие на сооружение, как правило, объединяются в комбинации или сочетания. Различают основные, дополнительные и особые сочетания.

Основные сочетания включают одну или несколько следующих нагрузок: постоянные, вертикальные поездные нагрузки, давление грунта (от воздействия поездной нагрузки) и центробежную силу для мостов на кривых.

Дополнительные сочетания наряду с одной или несколькими нагрузками основных сочетаний включают одну или несколько дополнительных нагрузок от давления ветра, навала судов, давления льда.

Особые сочетания включают сейсмическую или строительные совместно с другими нагрузками.

Прежде чем приступить к расчету фундамента, все нагрузки, действующие на сооружение, следует привести к уровню обреза фундамента, сгруппировав их в виде различных сочетаний, ориентированных по осям. Нам целесообразно принять направление осей: Х – вдоль моста, Y – поперек, Z – вертикально вниз, совместив начало координат с центром тяжести сечения опоры в уровне обреза фундамента.

Все нагрузки, передаваемые на фундамент сооружения и используемые в расчете, представим в виде таблицы 1.

Таблица 1 — Нагрузки, действующие на фундамент, кН

Наименование нагрузок и воздействий

Обозначение

Нормативные значения

Расчетные значения

Постоянные нормативные

Расчетные сочетания

Плечи сил, м



Основное  N

дополнительные



Для основного сочетания

Для

дополнительных  сочетаний

Для расчетов устойчивости

N

Fx

Fy



Постоянные

Вес опоры

Non

17560

19314

19314

15804

17560

19314

19314

-

-

-



Вес пролетного строения  lр = 88 м

Nn1

2200

2420

2420

1980

2200

2420

2420

-

-

0.55



Вес пролетного строения  lр = 66 м

Nn2

1370

1507

1507

1233

1370

1507

1507

-

-

0.85



Временные

Подвижная нагрузка на пролетное строение lр = 88 м

Nвр1

6360

7193

5755

5755

-

7193

5755

-

-

0.55



Подвижная нагрузка на пролетное строение lр = 66 м

Nвр1

5000

5710

4568

4568

-

5710

4568

-

-

0.85



Тормозная

F1

640

-

507

507

-

-

-

507

-

20.25

От давления продольного ветра на пролетное строение

F2

290

-

217

217

-

-

-

217

-

20.55

От давления продольного ветра на опору

F3

190

-

142

142

-

-

-

142

-

7

От давления поперечного ветра на пролетное строение

F4

570

-

427

427

-

-

-

-

427

23.3

От давления поперечного ветра на опору

F5

80

-

60

60

-

-

-

-

60

7

От давления льда на опору

F6

450

-

378

378

-

-

-

-

378

4

21130

36144

33564

866

865
