Федеральное агентство железнодорожного транспорта

Иркутский государственный университет путей сообщения

                                                                      Кафедра: АТ

Лабораторная работа №1

«Кодовая рельсовая цепь частотой 50 Гц для участков с автономной тягой»




Выполнил:  ст.гр. АТС-05-01

Елистратов И. С.

Проверил: Быстров А. Н.

Иркутск

 2009


Цель работы: экспериментальное исследование основных режимов работы, измерение характеристик и изучение устройства кодовой рельсовой цепи переменного тока 50 Гц.

Теоретические сведения

          Кодовые рельсовые цепи РЦ переменного тока 50 Гц с путевым реле типа ИМВШ-110 или ИВГ-М без путевых ДТ применяют на перегонах с автономной тягой при оборудовании их устройствами кодовой АБ и АЛСН переменного тока 50 Гц.

          Датчиками кодов являются путевые  трансмиттеры КПТШ-515 и КПТШ-715 и трансмиттерные ячейки ТШ-65В. Приемником кодов является импульсное реле ИМВШ-110 (ИВГ-М), расположенное на входном конце РЦ.

Назначение элементов

Предельная длина кодовой РЦ – 2600м;

Сопротивление соединительных проводов между рельсами и релейным шкафом не должно превышать  0,3 Ом;

Rд – для исключения перегрузки путевого реле, ориентировочно 250Ом;

При длине  РЦ до 1500 км Си=1мкФ, более 1500м – 2мкФ;

На питающем конце РЦ в качестве ограничивающего сопротивления Zo устанавливается реактор РОБС-3;

Обозначения:

Rшн=0,06Ом – нормативное сопротивление шунта;

Rш – абсолютная шунтовая чувствительность;

Кшн – шунтовая чувствительность  к нормативному шунту;

l – длина рельсовой цепи;

хш – расстояние от места наложения шунта до питающего конца РЦ;

Uр – напряжение на путевом реле;

rи – сопротивление изоляции рельсовой линии.

Описание лабораторной установки

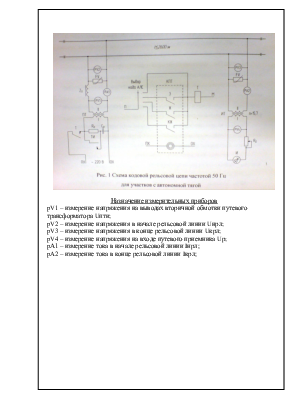

          Схема кодовой РЦ 50 Гц представлена на рис. 1.

          На схеме представлены:

·  ПТ – путевой трансформатор типа СОБС-2А;

·  ИТ – изолирующий трансформатор типа СТ-4;

·  Zп – реактор типа РОБС-4А;

·  Т – трансмиттерное реле типа ТШ-65В;

·  Rи, Си – резистор и конденсатор искрогасящего контура;

·  КПТ – кодовый путевой трансмиттер;

·  FV -  выравниватель типа ВОЦ-220;

·  Rд – ограничивающее сопротивление;

·  И – путевой приемник типа ИВГ-М.

Назначение измерительных приборов

pV1 – измерение напряжения на выводах вторичной обмотки путевого трансформатора Uпти;

pV2 – измерение напряжения в начале рельсовой линии Uнрл;

pV3 – измерение напряжения в конце рельсовой линии Uкрл;

pV4 – измерение напряжения на входе путевого приемника Uр;

pА1 – измерение тока в начале рельсовой линии Iнрл;

pA2 – измерение тока в конце рельсовой линии Iкрл;





Работа рельсовой цепи в нормальном режиме

при rи=1Ом*км

Показания приборов

Длина РЦ, км

0,5

1

1,5

2

2,5

Поправочные коэффициенты

рV1

7,5

7,5

7,5

7,5

7,5

2,45

pV2

3,2

3,2

3,2

3,2

3,2

1,95

pV3

2,5

1,7

1

0,6

0,2

4,6

pV4

5,2

3,7

2,1

1,5

0,6

3,25

pA1

2,4

2,4

2,4

2,4

2,4

2,45

pA2

0,75

0,45

0,2

0,1

0,05

0,12

Показания приборов

( * на попр. К.)

Длина РЦ, км

0,5

1

1,5

2

2,5

рV1

18,375

18,375

18,375

18,375

18,375

pV2

6,24

6,24

6,24

6,24

6,24

pV3

11,5

7,82

4,6

2,76

0,92

pV4

16,9

12,025

6,825

4,875

1,95

pA1

5,88

5,88

5,88

5,88

5,88

pA2

0,09

0,054

0,024

0,012

0,006




Вывод: при увеличении длины рельсовой линии параметры РЦ (напряжение и ток) на релейном конце уменьшаются.

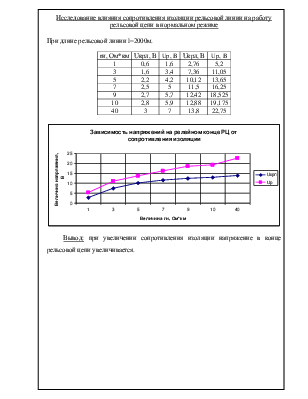

Исследование влияния сопротивления изоляции рельсовой линии на работу рельсовой цепи в нормальном режиме

При длине рельсовой линии l=2000м.

rи, Ом*км

Uкрл, В

Up, B

Uкрл, В

Up, B

1

0,6

1,6

2,76

5,2

3

1,6

3,4

7,36

11,05

5

2,2

4,2

10,12

13,65

7

2,5

5

11,5

16,25

9

2,7

5,7

12,42

18,525

10

2,8

5,9

12,88

19,175

40

3

7

13,8

22,75

Вывод: при увеличении сопротивления изоляции напряжение в конце рельсовой цепи увеличивается.

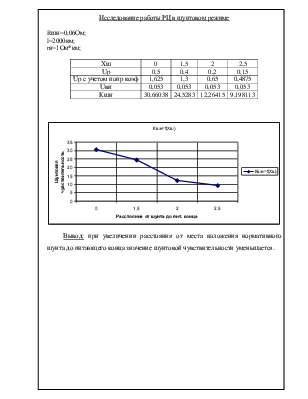

Исследование работы РЦ в шунтовом режиме

Rшн=0,06Ом;

l=2000км;

rи=1Ом*км;

Хш

0

1,5

2

2,5

0,5

0,4

0,2

0,15

Uр с учетом попр коэф

1,625

1,3

0,65

0,4875

Uвн

0,053

0,053

0,053

0,053

Кшн

30,66038

24,5283

12,26415

9,198113

Вывод: при увеличении расстояния от места наложения нормативного шунта до питающего конца значение шунтовой чувствительности уменьшается.
