       ЗФ ОАО ГМК "Норильский никель"

          по "Норильскэнерго"

                 ТЭЦ-3

                И Н С Т Р У К Ц И Я

по эксплуатации и обслуживанию подогревателей

химически обессоленной воды.

               ПИ-388-50-06-03

г.Норильск, 2003г.

ПИ-388-50-06-03

       ЗФ ОАО ГМК "Норильский никель"

ПО "Норильскэнерго"

ТЭЦ-3

Утверждаю:

Главный инженер ТЭЦ-3

__________В.М.Ломенко

"____"_________2003г.

И Н С Т Р У К Ц И Я

по обслуживанию и эксплуатации подогревателей химобессоленной   воды.

ПИ-388-50-06-03

1. Общая часть

Настоящая инструкция устанавливает основные требования по обеспечению надёжной работы установки подогревателей химически обессоленной воды в процессе пуска, эксплуатации, а также отключения и выводе в ремонт.

Инструкцию должны знать:

-  начальник смены станции;

-  начальник смены КТЦ;

-  старший машинист котельного отделения;

-  старший машинист турбинного отделения;

-  машинист обходчик котельного отделения;

-  машинист обходчик турбинного отделения;

-  ИТР КТЦ.

2. Описание установки подогревателей химически обессоленной воды (ХОВ).

Установка предназначена для подогрева ХОВ поступающей на восполнение потерь в паротурбинном цикле энергоблоков.

В состав установки входят:

-  два пароводяных подогревателя типа ПСВ – 200 – 7 – 15;

-  два конденсатных насоса типа КСВ – 32 – 150;

-  трубопроводы пара, ХОВ, конденсата;

-  арматура запорная и регулирующая;

-  приборы КИП и А.

ХОВ от напорного трубопровода насосов НКУ – 1, 2 подводится к подогревателям ПХВ по трубопроводу диаметром 273х7, на котором установлены задвижка с эл. приводом и расходомерная шайба. По ХОВ схема включения ПХВ выполнена параллельной, что позволяет осуществлять отключение в резерв один или два подогревателя, в последнем случае выполнен обводной трубопровод, на котором установлена задвижка с эл. приводом. На входе и выходе каждого подогревателя установлены задвижки с ручным приводом.

После подогревателей ХОВ поступает в общестанционный коллектор ХОВ после задвижки ХВС – 2. На трубопроводе установлена задвижка ХВП – 7 с ручным приводом. Конструкция подогревателей типа ПСВ – 200 – 7 –15 предусматривает нагрев ХОВ до 150 °С, при этом разность температур на входе и выходе не должна превышать 50 °С.

Греющей средой в ПХВ является пар, поступающий по трубопроводу диаметром 425х9 мм от общестанционного коллектора 13 ати. Так как максимальное избыточное рабочее давление в корпусе ПХВ не должно превышать 7 кгс/см2, на паропроводе после задвижки с ручным приводом последовательно установлены редуцирующие устройства РУ – 14/6 и импульсно предохранительное устройство. ИПУ состоит из импульсного и главного предохранительного клапана. Настройка импульсного клапана производится на давление 1,15 Рр в корпусе подогревателей. На паропроводах перед каждым подогревателем установлены задвижки диаметром 400 мм с ручным приводом. Конденсат греющего пара откачивается:

1вариант: двумя конденсатными насосами типа КСВ – 32 – 150 в линию конденсата дренажных баков, откуда поступает в деаэраторы энергоблоков, либо в расширитель бака грязного конденсата.

2 вариант: схема не предусматривает работу насосов НПХ – А, Б, а конденсат греющего пара через задвижку КПХ – 0 сбрасывается на прямую в бак слива котлов (БСК).

На трубопроводе конденсата установлены последовательно задвижки:

-  Ду – 150 – две штуки после каждого подогревателя;

-  Ду – 100 – две штуки на всасе конденсатных насосов;

-  Ду – 80 – три штуке на напоре конденсатных насосов;

-  Ду – 150 – одна штука на линии сброса конденсата в БСК;

-  регулятор уровня в ПХВ;

-  Ду – 100 – одна штука после РУ – ПХ.

Отсос паро-воздушной смеси из ПХВ отводится по трубопроводу диаметром 76х6 на эжектор "А" ДСВ – 800х2, на трубопроводе отсоса установлены перед каждым подогревателем задвижки диаметром 80 мм с ручным приводом. На каждом подогревателе установлена водоуказательная колонка.

Установка для подогрева ХОВ оборудована следующими приборами КИП и А:

-  расходомерной шайбой с выводом показаний на панель БЩУ – 2;

-  манометром на трубопроводе ХОВ;

-  манометром на паропроводе после ИПУ;

-  манометрами на паропроводе после задвижек ПХВ – 2, 3;

-  манометром на паропроводе перед задвижками ПХВ – 2, 3;

-  манометрами на трубопроводе конденсата перед насосами НПХ – А, Б;

-  электроконтактными манометрами на трубопроводе конденсата после насосов НПХ – А, В;

-  датчиками по уровню конденсата в корпусах ПХВ с выводом показаний на панель БЩУ – 2;

-  термопарой на трубопроводе ХОВ после ПХВ с выводом показаний на панель БЩУ – 2 ;

-  регулятором температуры ХОВ с выводом управления на панель БЩУ – 2;

-  регулятором уровня конденсата в корпусах ПХВ с выводом управления на панель БЩУ – 2;

-  техническими термометрами на паропроводах после задвижек ПХВ – 2, 3.

В случае отключения работающего конденсатного насоса или понижения давления на напоре ниже допустимого значения, предусмотрено включение резервного насоса. Ключ установки АВР НПХ – А, Б и КУ НПХ – А, Б.

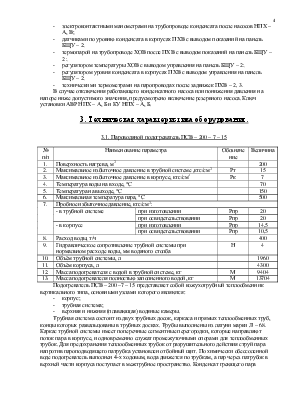

3. Техническая характеристика оборудования.

3.1. Пароводяной подогреватель ПСВ – 200 – 7 – 15
