ЛАБОРАТОРНАЯ РАБОТА №5

Подготовка к работе, настройка параметров и включение в работу регулирующего прибора «ПРОТАР 130»

1. Цель: Ознакомление с процессом подготовки прибора "ПРОТАР 130" к работе.

2.  Основные теоретические положения

2.1 Инициализация прибора

Инициализация прибора заключается во введение в оперативное запоминающее устройство (ОЗУ) минимального необходимого для работы процессора количества данных (программы функционирования значений используемых переменных).

Прибор с исправными сухими элементами, как правило, не нуждается в инициализации так как при наладке или эксплуатации в приборе в приборе набирается программа и устанавливается значение переменных. Однако, если обе батареи сухих элементов изымались из модуля резервного питания, необходимо произвести инициализацию.

Рекомендуемый порядок инициализации:

а) Подключить прибор в соответствии с выбранной схемой подключения, за исключением выходных цепей, которые должны быть отключены. Включить напряжение питания.

Установка режимов работы цифрового дисплея, настройка параметров (настраиваемых переменных), просмотр и набор структуры (программы) производится согласно приложению 2 органами выносного пульта оператора.

Для проведения дальнейших операций следует перевести прибор в режим ручного управления. Поскольку регистры ОЗУ неинициализированного прибора хранят произвольную информацию, программный блок диагностики отказов может выдать сигнал отказа. Последний заключается в том, что нормальный режим работы дисплея периодически перебивается  высвечиванием кода отказа, состоящего из символа Е. и двух значного кода вида неисправности (см. п.1.1.2. функция F00). При этом размыкается выходной ключ Zотк и начинает светится индикатор отказа на лицевой панели.

б) Не обращая внимания на периодическое высвечивание кода отказа, органами управления дисплеем (см. приложение 2, рис.1) установим режим 1(режим гашения), затем режим 5 и набрать программу, состоящую из одного шага: 00 F00.

в) Перевести дисплей в режим 3 и установить для всех переменных в п.1.2.3, кроме входных и выходных сигналов, любые значения из диапазона их изменения, для параметров их изменения, для параметра Г0 обязательно положительное значение (Г0>0) для параметра сН – отрицательное (сН<0). Если какие из переменных будут в дальнейшем использоваться в структуре прибора, целесообразно установить их значения, близкие к требуемым. (Допускается установить значения не всех переменных, а только тех, которые входят в функции, используемые в функциональной структуре данного конкретного прибора, при обязательной установке Г0 >0 и сН<0).

г) Вернуть режим 1 и сбросить сигнализацию отказа (если она функционирует). Для этого необходимо нажать 3 кнопки. Подтверждением сброса сигнализации отказа является высвечивание во все рядах дисплея при нажатых вышеупомянутых кнопках символа ’’­-‘‘, одновременно замыкается ключ Zотк и гаснет индикатор отказа на лицевой панели.

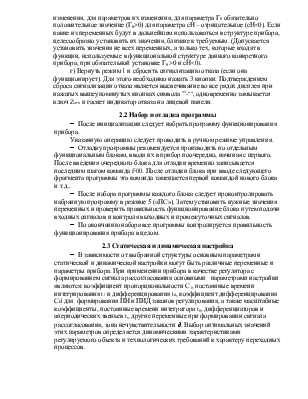

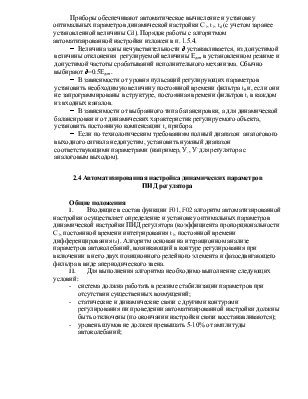

2.2 Набор и отладка программы

-  После инициализации следует набрать программу функционирования прибора.

Указанную операцию следует проводить в ручном режиме управления.

-  Отладку программы рекомендуется производить по отдельным функциональным блокам, вводя их в прибор поочередно, начиная с первого. После введения очередного блока для отладки временно записывается последним шагом команда F00. После отладки блока при вводе следующего фрагмента программы эта команда замещается первой командой нового блока и т.д..

-  После набора программы каждого блока следует проконтролировать набранную программу в режиме 5 («ПС»). Затем установить нужные значения переменных и проверить правильность функционирование блока путем подачи входных сигналов и контроля выходных и промежуточных сигналов.

-  По окончанию набора все программы контролируется правильность функционирования прибора в целом.
