Проектирование комплекса культурно-бытового обслуживания (Пояснительная записка к дипломному проекту)

№  п/п

Виды работ

Формулы подсчёта

Ед.

изм

Кол-

во

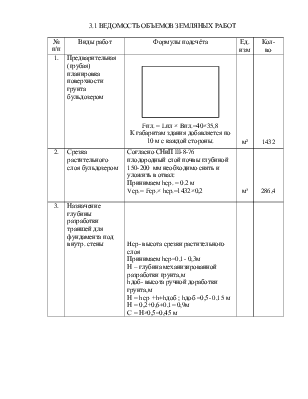

1.

Предварительная

(грубая) планировка поверхности грунта бульдозером

Fпл. = Lпл × Bпл.=40×35,8

К габаритам здания добавляется по 10 м с каждой стороны.

м²

1432

2.

Срезка растительного слоя бульдозером

Согласно СНиП lll-8-76 плодородный слой почвы глубиной 150-200  мм необходимо снять и уложить в отвал:

Принимаем hср. = 0.2 м

Vср.= Fср.× hср.=1432×0,2

м³

286,4

3.

Назначение глубины разработки траншей для фундамента под внутр. стены

Hср- высота срезки растительного слоя

Принимаем hср=0,1- 0,3м

Н – глубина механизированной разработки грунта,м

hдоб- высота ручной доработки грунта,м

Н = hср  +h+hдоб ; hдоб =0,5- 0,15 м

Н = 0,2+0,6+0,1= 0,9м

С = Н×0,5=0,45 м

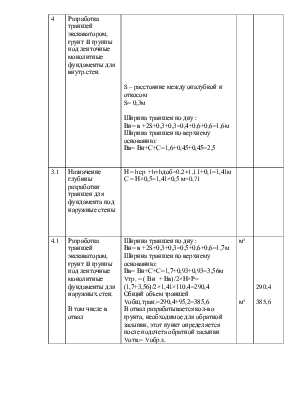

4

Разработка траншей экскаватором, грунт II группы под ленточные монолитные фундаменты для внутр.стен.

S – расстояние между опалубкой и откосом

S= 0,3м

Ширина траншеи по дну :

Вн= в +2S+0,3+0,3=0,4+0,6+0,6=1,6м

Ширина траншеи по верхнему основанию:

Вв= Вн+С+С=1,6+0,45+0,45=2,5

3.1

Назначение глубины разработки траншеи для фундамента под наружные стены

Н = hср  +h+hдоб=0,2+1,11+0,1=1,41м

С = Н×0,5=1,41×0,5 м=0,71

4.1

Разработка траншей экскаватором, грунт II группы под ленточные монолитные фундаменты для наружных.стен.

В том числе в отвал

Ширина траншеи по дну :

Вн= в +2S+0,3+0,3=0,5+0,6+0,6=1,7м

Ширина траншеи по верхнему основанию:

Вв= Вн+С+С=1,7+0,93+0,93=3,56м

Vтр. = ( Вн  + Вв)/2×Н×Р=

(1,7+3,56)/2×1,41×110,4=290,4

Общий объем траншей

Vобщ.тран.=290,4+95,2=385,6

В отвал разрабатывается кол-во грунта, необходимое для обратной  засыпки, этот пункт определяется после подсчета обратной засыпки

Vотв.= Vобр.з.

м³

м³

290,4

385,6

5.

Разработка грунта вручную

Для облегчения расчётов принимаем 7% от объёма разработки экскаватором

Vтр. вр.= Vтр. × 0,07

Vк вр.= 385,6× 0,07=26,9

м³

26,9

6.

Уплотнение грунта

Принимаем по площади основания траншей

Fупл.тр. = Вн × Р=270,2

м²

270,2

7.

Устройство песчаного основания

Определяется умножением площади основания фундаментов на толщину подсыпки hп.п = 0,15 м

Vп.п = Fупл.к  × hп.п

Vп.п = 270,2× 0,15=40,5

м³

40,5

8.

Обратная засыпка

В том числе а)бульдозером б) вручную

Vобр.тр. =(385,6+26,9)-(79,9+40,5)/1,05=278,2

Vф- объем фундамента

Vф=(0,9×0,4×51,6+1,11×0,5×110,4)=

=79,9

Обратная отсыпка принимается: 10% вручную и 90% бульдозером

Vобр.тр×0,9=278,2×0,9=250,4

Vобр.тр ×0,1=278,2×0,1=27,8

м³

м³

м³

278,2

250,4

27,8

9

Погрузка на Транспортное средство

Vтс = Vобщ. - Vобр.з=385,6-278,2=107,4

м³

107,4

3.2

Назначение глубины разработки котлована

Н = hср  +h+hдоб

Н = 0,2+2,85+0,1= 3,15м

С = Н×0,5=3,15×0,5=1,6 м

4.2

Разработка котлована  экскаватором,грунт II группы

Наименование элемента

Ед. изм

Кол-во

Масса

Объём

Эскиз с размерами

Ед.

Общая

Ед.

Общая

Плиты перекрытия

ПК60.15-6АтVт

шт

110

2,8

308,0

1,96

215.6

5,98×1,49×0,22

∑=

49

-

∑=

131,85

-

∑=

92,7

Перемычки

8ПБ 13-1

8ПБ 16-1

9ПБ 25-8-п

1ПГ 48-8

шт.

«

«

«

24

93

3

6

0,04

0,04

0,14

0,53

0,96

3,72

0,42

3,2

0,07

0,02

0,06

0,3

0,24

1,9

0,18

1,8

1,24×0,12 ×0,09

1,55×0,12 ×0,09

2,46×0,12×0,19

4,8×0,25×0,22

∑=

126

-

∑=8,3

-

∑=4,1

-

Наимено- вание стен по осям

Длина, м

Высота, м

Пло- щадь, м²

Кол-во проёмов, их площадь, м²

Площадь стен за вычетом проёмов

,м²

Толщи-на стен, м

Объём кладки,

м³

Кладка внутренних перегородок в  ½ к  h=4,2м

6,9

4,2

28,98

Д1 1×2,1=2,1

26,9

0,12

Кладка наружных стен толщиной 410мм при h=3м

73,2

3

219,6

Д2 3×2,1=6,3

О117×1,8=30,6

Д3 1×4=4

О2 4×5,4=21,6

100,4

0,41

41,2

Кладка внутренних стен толщ.1 ½ к

При h=4,2

65,0

4,2

273,8

Д1 3×2,1=6,3

267,5

0,38

101,7

Кладка наружных стен толщ. 410мм при h=4,2

42

4,2

176,4

О2  2×5,2=10,8

О1 2×1,8=3,6

Д2 2×2,1=4,2

157,8

0,41

64,7

Кладка внутр.стен толщ.1 ½ к

При h=3м

48

3

144

Д1 9×2,1=18,9

125,1

0,38

48,3

Кладка перегородок при h=3м

108,2

3

324,6

Д1 20×2,1=42

289,6

0,12

Итого

Толщ.0,41

Толщ. 0,38

Толщ. 0,12

309,5

105,9

150

№

Наименование,

марка

Размер

Площадь,

м²

Кол-во блоков на здании

Общая площадь, м²

Остекление

Окраска

Ширина, м

Высота, м

Коэф.

Площ. м²

Коэф.

Площ. м²

1.

Двери

ДО 21-10

ДИ 21-10

ДИ 21-19

1,0

1,0

2,1

2,1

2,1

1,9

2,1

2,1

4

33

5

1

69,3

10,5

4

1,5

1,5

1,5

103,9

-

2,4

2,4

2,4

153,4

25,2

9,6

2.

О1 12-15

1,2

1,5

1,8

37

66,6

2

133,2

2,8

186,5

Итого:

237,1

374,7

№

п/

Наименование

Формула подсчёта

Ед. изм.

Кол-во

1.

Устройство параизоляции в 1 слой рубероида

Fпр.= Fгор.пр. × kу×n=431×1×1=431

n- кол-во слоев рубероида

kу –    коэф. Уклона

a×b=30×25,8=431

м²

431

2.

Устройствоутеплителя из пенополистерола толщ.100мм  плитный

Fут. = Fгор. пр  × δут. × kу =431×0,1×1=43,1

δут.-толщ. утеплителя

м³

43,1

3

Устройство выравнивающей  толщ. 20мм

Fст.= Fгор.пр. ×kу=431

м²

431

4

Устройство стоек

h=1,2

h=1,8

Fсеч×  l×n=0,01×14×1,2

0,01×17×1,8

м³

м³

0,14

3,1

5

Устройство строительной

L=8,8

L=5м

L=4м

L=2,5

Fсеч×  l×n=0,015×8,8×12

0,015×5×20=1,5

0,015×4×22=1,3

0,015×2,5×12=0,45

м³

м³

м³

м³

1,6

1,5

1,3

0,45

6.

Устройство мауэрлата

Fсеч×  l×n

0,01 ×10,4×2=0,2

0,01×5,6×6=0,33

м³

м³

0,2

0,33

7.

Устройство кровли из металлопрофиля

Fпр.= Fгор.пр. ×kн=194,4×1,2=233,3

Fпр=96,8×1,1=106,5×2=213

Fпр=43,2×1,1=47,5×2=95

Fпр=72×1,05=75,6

м³

м²

м²

м²

233,3

213

95

75,6

Наименование помещения

Размеры,     м ×м

Площадь, м²

Вид покрытия

Кол-во одинаковых помещений

Общая площадь, м²

Фойе-вестибюль

8,4×5,6

47,04

Дощатые

1

47,04

Гардероб

2,3×1,7

3,91

Дощатые

1

3,91

Зрительный зал на 50 мест

5,6×5,6

31,36

Дощатые

1

31,36

Эстрада

2,8×5,6

15,68

Дощатые

1

15,68

Артистическая

2,8×5,6

15,68

Дощатые

1

15,68

Кладовая инвентаря и мебели

1,8×3,2

5,76

Плитка

1

5,76

Кинопроекционная и аппаратная

2,3×3,2

7,36

Дощатые

1

7,36

Помещение для выдачи книг

2,3×1,8

4,14

Дощатые

1

4,14

Обеденный зал

5,6×5,6

31,36

Дощатые

1

31,36

заготовочный цех

2,8×5,9

16,52

Плитка

1

16,52

Моечная

2,7×4,8

12,96

Плитка

1

12,96

Загрузочная

3,2×2,2

7,04

Плитка

1

7,04

Заготовочный цех

2,3×2,5

5,75

Плитка

1

5,75

Кладовая продуктов

1,8×4,1

7,38

Плитка

1

7,38

Гардеробная персонала

2,1×2,7

5,67

Дощатые

1

5,67

Гардеробная персонала

4,7×2,3

3,91

Дощатые

1

3,91

Торговый зал магазина ГПС

6,2×5,6

34,72

Дощатые

1

34,72

Приемочная

3,7×3,1

11,47

Плитка

1

11,47

Кладовая продуктов

3,7×2,3

8,51

Плитка

1

8,51

Подготовка мясо-рыбных и гастрономических товаров к продаже

1,9×1,8

3,42

Плитка

1

3,42

----//----//----

1,8×1,8

3,24

Плитка

1

3,24

Кладовая непродов.товаров

1,8×2,8

5,04

Плитка

1

5,04

Кладовая тары

3,2×1,8

5,76

Плитка

1

5,76

Кладовая хлеба

1,5×3,7

5,55

Плитка

1

5,55

Помещение управления

3,2×4,5

14,4

Дощатые

1

14,4

Помещение управления

2,3×4,5

10,4

Дощатые

1

10,4

Комплекс.прем.пункт

2,3×1,8

4,14

Дощатые

1

4.14

Комплекс.прием.пункт

2,3×3,7

8,51

Дощатые

1

8,51

Кабинет фельдшера

2,9×3,8

11,02

Дощатые

1

11,02

Процедурный кабинет

5,6×3,3

18,48

Дощатые

1

18,48

Санузел

1,7×1,8

3,06

плитка

1

3,06

Санузел

1,1×1,8

1,98

Плитка

2

3,96

Санузел

1,5×2,3

3,45

Плитка

1

3,45

Санузел

1,5×2,6

3,9

Плитка

1

3,9

Коридор

1,6×4,3

6,88

Дощатые

1

6,88

Коридор

2,1×2,3

4,83

Дощатые

1

4,83

Коридор

1,0×2,8

2,8

Дощатые

1

2,8

Коридор

5,6×1,6

8,96

Дощатые

1

8,96

Коридор

1,6×3,7

5,94

Дощатые

1

5,94

Электрощитовая

3,2×1,2

3,84

Дощатые

1

3,84

Тамбур

1,6×1,2

1,92

Плитка

1

1,92

Тамбур

5,6×3,2

17,92

Плитка

1

17,92

Тамбур

1,3×1,2

1,56

Плитка

1

1,56

Тамбур

1,6×1,2

1,92

Плитка

1

1,92

Итого: дощатый пол                                                                                       296,9

Итого: из керамической плитки                                                                     134,1

Наимено-вание стен

Разме-ры,

м ×м

Пе-ри-метр, м

Вы-сота, м

Пло-щадь стен, м

Кол-во проёмов их площадь, м²

Пло-щадь шту-кату-рки стен, м²

Из-вест-ковая окра-ска потолка, м²

К-во одинако-вых поме-ще-ний

Фойе-вестибюль

8,4×5,6

28

4,2

117,6

117,6

47,04

1

Гардероб

2,3×1,7

8

4,2

33,6

1×2,1

31,5

3,91

1

Зрительный зал на 50 мест

5,6×5,6

22,4

4,2

94,1

1×2,1

1×4

88

31,36

1

Эстрада

2,8×5,6

16,8

3,0

50,4

1×2,1

48,3

15,68

1

Артистическая

2,8×5,6

16,8

3

50,4

1×4

1×1,8

44,6

15,68

1

Кладовая инвентаря и мебели

1,8×3,2

10

3

30

1×2,1

27,9

5,76

1

Кинопроекционная и аппаратная

2,3×3,2

11

4,2

46,2

1×2,1

44,1

7,36

1

Помещение для выдачи книг

2,3×1,8

8,2

3

24,6

1×2,1

22,5

4,14

1

Обеденный зал

5,6×5,6

22,4

4,2

94,1

1×4

88

31,36

1

доготовочный цех

2,8×5,9

17,4

3

52,2

1×2,1

50,1

16,52

1

Моечная

2,7×4,8

15

3

45

1×2,1

42,9

12,96

1

Загрузочная

3,2×2,2

10,8

3

32,4

-

32,4

7,04

1

Заготовочный цех

2,3×2,5

9,6

3

28,8

1×1,8

21,0

5,75

1

Кладовая продуктов

1,8×4,1

11,8

3

35,4

1×2,1

29,7

7,38

1

Гардеробная персонала

2,1×2,7

9,6

3

28,8

1×2,1

26,7

5,67

1

Гардеробная персонала

4,7×2,3

8

4,2

33,6

1×2,1

31,5

3,91

1

Торговый зал магазина ГПС

6,2×5,6

23,6

3

70,8

2×2,1

66,6

34,72

1

Приемочная

3,7×3,1

13,6

3

40,8

-

40,8

11,47

1

Кладовая продуктов

3,7×2,3

12

4,2

50,4

1×1,8

48,6

8,51

1

Подготовка мясо-рыбных и гастрономических товаров к продаже

1,9×1,8

7,4

3

22,2

1×2,1

18,3

3,42

1

----//----//----

1,8×1,8

7,2

3

21,6

1×2,1

18,8

3,24

1

Кладовая непродов.товаров

1,8×2,8

9,2

3

27,6

2×1,8

21,9

5,04

1

Кладовая тары

3,2×1,8

10

3

30

1×2,1

27,9

5,76

1

Кладовая хлеба

1,5×3,7

10,4

3

31,2

1×2,1

1×1,8

27,3

5,55

1

Помещение управления

3,2×4,5

15,4

3

46,2

1×4

1×2,1

40,1

14,4

1

Помещение управления

2,3×4,5

13,6

3

40,8

1×2,1

1×1,8

76,9

10,4

1

Комплекс.прем.пункт

2,3×1,8

8,2

4,2

34,4

1×2,1

32,3

4,14

1

Комплекс.прием.пункт

2,3×3,7

12

4,2

50,4

1×2,1

1×1,8

46,5

8,51

1

Кабинет фельдшера

2,9×3,8

13,4

3

40,2

2×1,8

1×2,1

34,5

11,02

1

Процедурный кабинет

5,6×3,3

35,6

3

106,8

3×1,8

1×2,1

99,0

18,48

1

Санузел

1,7×1,8

7

3

21

1×2,1

18,9

3,06

1

Санузел

1,1×1,8

3,96

4,2

16,6

-

16,6

3,96

2

Санузел

1,5×2,3

7,6

3

31,9

1×2,1

29,8

3,45

1

Санузел

1,5×2,6

7,8

3

23,4

1×2,1

21,3

3,9

1

Коридор

1,6×4,3

11,8

3

35,4

1×2,1

33,3

6,88

1

Коридор

2,1×2,3

8,8

3

26,4

1×2,1

24,3

4.83

1

Коридор

1,0×2,8

7,6

3

22,8

1×2,1

20,7

2,8

1

Коридор

5,6×1,6

14,4

3

43,2

1×2,1

40,9

8,96

1

Коридор

1,6×3,7

10,2

3

30,6

-

30,6

5,94

1

Электрощитовая

3,2×1,2

8,8

3

26,4

1×1,8

24,6

3,84

1

Тамбур

1,6×1,2

5,6

3

16,8

2×2,1

12,6

1,92

1

Тамбур

5,6×3,2

17,6

3

52,8

1×4

48,8

17,92

1

Тамбур

1,3×1,2

5

3

15

2×2,1

10,8

1,56

1

Тамбур

1,6×1,2

5,6

3

16,8

2×2,1

12,6

1,92

1

Итого

1546,4

437,12

Наименование помещений

Объём работ

Извест.окраска стен, м²

Штукат. Стен

Масляная окраска стен, м²

Облицовка стен плиткой,м²

Фойе-вестибюль

117,6

117,6

Гардероб

31,5

31,5

Зрительный зал на 50 мест

88

88

Эстрада

48,3

48,3

Артистическая

44,6

44,6

Кладовая инвентаря и мебели

27,9

27,9

Кинопроекционная и аппаратная

44,1

44,1

Помещение для выдачи книг

22,5

22,5

Обеденный зал

88

88

доготовочный цех

50,1

50,1

Моечная

42,9

42,9

Загрузочная

32,4

32,4

Заготовочный цех

21,0

21,0

Кладовая продуктов

29,7

29,7

Гардеробная персонала

26,7

26,7

Гардеробная персонала

31,5

31,5

Торговый зал магазина ГПС

66,6

66,6

Приемочная

40,8

40,8

Кладовая продуктов

48,6

48,6

Подготовка мясо-рыбных и гастрономических товаров к продаже

3,42

18,3

----//----//----

3,24

18,6

Кладовая непродов.товаров

21,9

21,9

Кладовая тары

27.9

27.9

Кладовая хлеба

27,3

27,3

Помещение управления

40,1

40,1

Помещение управления

36,9

36,9

Комплекс.прем.пункт

32,3

32,3

Комплекс.прием.пункт

8,51

-

Кабинет фельдшера

11,02

34,5

Процедурный кабинет

18,48

99,9

Санузел

3.06

18,9

18,9

Санузел

-

33,2

33,2

Санузел

-

29,8

29.8

Санузел

-

21,3

21,3

Коридор

6,88

33,3

Коридор

4,83

24,3

Коридор

2,8

20,7

Коридор

8,96

40,9

Коридор

5,94

30,6

Электрощитовая

3,84

24,6

Тамбур

1,92

12,6

Тамбур

17,92

48,8

Тамбур

1,56

10,8

Тамбур

1,92

12,6

итого

1559,8

1663,0

103,2

Наименование работ

Объём  работ

Формула подсчёта

Ед. изм

К-во

1. Устройство щебеночного основания под отмостку

м³

2,94

P*b*h, где

P- периметр здания;

b- ширина отмостки;

h- толщина основания;

42×0,7×0,1=2,94

2. Устройство асфальто-бетонной отмостки

м²

29,4

P*b

42×0,7=29,4

№

п/п

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Наименование работ

А. Подземная часть.

1. Земляные работы.

Планировка площадей

Срезка растительного слоя

Разработка траншей экскаватором, грунт II группы под ленточный монолитный фундамент

Разработка грунта в ручную

Уплотнение грунта

Устройство песчаного основания

Обратная засыпка  а) бульдозером б) в ручную

С погрузкой на транспортное  средство

Разработка котлована экскаваторм, грунт II группы

Основание фундаментов

Устройство монолитных фундаментов

Конструкции подземных помещений

Укладка плит перекрытия

Устройство гидроизоляции

Горизонтальная

Вертикальная

Устройство перегородок кирпичных

Устройство монолитного марша

Заполнение дверных проемов

Покрытие полов бетонные

Известковая окраска стен и потолков

Масляная окраска дверных заполнений

Штукатурка стен подвала

Стены

Кирпичная кладка наружных стен

Кирпичная кладка внутренних стен

Формулы и правила подсчёта

Ед. изм.

м²

м³

м³

м³

м²

м³

м³

м³

м³

м³

шт

м²

м²

м²

м²

м²

м²

м²

м²

м²

м³

м³

Количество

1432

286,4

585,6

47,2

409,6

61,4

282,8

111,0

360,7

289,3

165,4

55

15

85,5

5,7

0,8

2,1

54

137,4

5,04

83,4

85,9

150,0

22

22а

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

Устройство перегородок

Устройство перемычек

Перекрытия и покрытия

Плиты перекрытий

Заполнение проемов

Заполнение оконных проёмов

Заполнение дверных проёмов

Устройство кровли

Устройство пароизоляции

Устройство утеплителя плитного

Устройство слежки

Устройство кровли

Устройство стоек

Устройство строительной

Устройство мауэрлата

Устройство кровли из металлопрофиля

Полы

Устройство пола из керамической плитки

Покрытие полов дощатые

Внутренняя отделка

Остекление окон и дверей

Штукатурка стен

Облицовка стен керамической плиткой

Известковая окраска дощатых полов

Окраска стен известковая

Малярная окраска оконных заполнений

Малярная окраска дверных заполнений

Масляная окраска дощатых полов

Разные работы

Устройство основания под отмостку

Покрытие отмостки асфальто-бетонной смесью

м²

шт

шт

м²

м²

м²

м²

м²

м³

м³

м³

м²

м²

м²

м²

м²

м²

м²

м²

м²

м²

м²

м³

м²

309,5

126

49

66,6

83,8

431

431

431

3,2

4,9

0,5

616,9

134,1

296,9

237,1

1663,0

103,2

437,1

1559,8

186,5

188,2

296,9

2,94

29,4

№ п/п

Обоснов.

ЕНиР

Наименование      работ

Объём работ

Нормы времени

Трудозатраты

Состав звена

Ед. изм.

Кол-во

чел/час

маш/час

чел/

час

маш/час

квалификация

Кол-во

1

2-1-35

Предварительная планировка площади бульд.Т100

1000

м²

1,4

-

0,14

-

0,2

1

2

2-1-5

Срезка растительного слоя Т100

1000

м²

1,4

-

1.8

-

2,5

3

2-1-11

Разработка грунта в траншеях,эксковатором, оборудованным обратной
