Министерство образования и науки Российской Федерации
Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
«Комсомольский-на-Амуре государственный технический университет»
Кафедра «Промышленная электроника»
РАБОЧАЯ ПРОГРАММА, МЕТОДИЧЕСКИЕ УКАЗАНИЯ
И КОНТРОЛЬНЫЕ ЗАДАНИЯ
ПО КУРСУ "ЭЛЕКТРОННЫЕ ЦЕПИ И МИКРОСХЕМОТЕХНИКА"
для студентов специальности 210106 «Промышленная электроника» заочной формы обучения
Комсомольск-на-Амуре 2011
УДК 621.391
Рабочая программа, методические указания и контрольные задания по курсу "Электронные цепи и микросхемотехника " для студентов специальности 210106 «Промышленная электроника» заочной формы обучения /Сост. Н.Н.Любушкина. - Комсомольск-на.-Амуре: ФГБОУ ВПО «Комсомольский-на-Амуре гос. техн. ун-т», 2011. - 15 с.
Включены рабочая программа курса, методические указания по изучению отдельных разделов, приведены контрольные задания и методические указания по выполнению курсового проекта.
Печатается по постановлению редакционно-издательского совета ФГБОУ ВПО «Комсомольский-на-Амуре гос. техн. ун-т».
Согласовано со службой стандартизации.
Рецензент С.Г. Марущенко

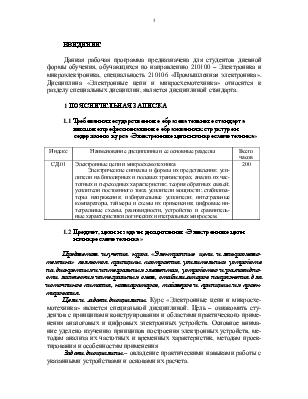

Данная рабочая программа предназначена для студентов дневной формы обучения, обучающихся по направлению 210100 – Электроника и микроэлектроника, специальность 210106 «Промышленная электроника». Дисциплина «Электронные цепи и микросхемотехника» относится к разделу специальных дисциплин, является дисциплиной стандарта.
|
Индекс |
Наименование дисциплины и ее основные разделы |
Всего часов |
|
СД.01 |
Электронные цепи и микросхемотехника Электрические сигналы и формы их представления; усилители на биполярных и полевых транзисторах, анализ их частотных и переходных характеристик; теория обратных связей; усилители постоянного тока; усилители мощности; стабилизаторы напряжения; избирательные усилители; интегральные компараторы, таймеры и схемы их применения; цифровые интегральные схемы, разновидности, устройство и сравнительные характеристики логических интегральных микросхем. |
200 |
Предметом изучения курса «Электронные цепи и микросхемотехника» являются принципы построения усилительных устройств на дискретных и интегральных элементах, устройство и разновидности логических интегральных схем, стабилизаторов напряжения для источников питания, компараторов, таймеров и принципы их проектирования.
Цели и задачи дисциплины. Курс «Электронные цепи и микросхемотехника» является специальной дисциплиной. Цель – ознакомить студентов с принципами конструирования и областями практического применения аналоговых и цифровых электронных устройств. Основное внимание уделено изучению принципов построения электронных устройств, методам анализа их частотных и временных характеристик, методам проектирования и особенностям применения
Задачи дисциплины – овладение практическими навыками работы с указанными устройствами и основами их расчета.

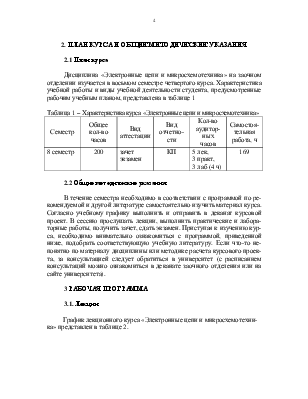

Дисциплина «Электронные цепи и микросхемотехника» на заочном отделении изучается в восьмом семестре четвертого курса. Характеристика учебной работы и виды учебной деятельности студента, предусмотренные рабочим учебным планом, представлена в таблице 1
Таблица 1 – Характеристика курса «Электронные цепи и микросхемотехника»
|
Семестр |
Общее кол-во часов |
Вид аттестации |
Вид отчетности |
Кол-во аудиторных часов |
Самостоятельная работа, ч |
|
8 семестр |
200 |
зачет экзамен |
КП |
5 лек, 3 практ, 3 лаб (4 ч) |
169 |
В течение семестра необходимо в соответствии с программой по рекомендуемой и другой литературе самостоятельно изучить материал курса. Согласно учебному графику выполнить и отправить в деканат курсовой проект. В сессию прослушать лекции, выполнить практические и лабораторные работы, получить зачет, сдать экзамен. Приступая к изучению курса, необходимо внимательно ознакомиться с программой, приведенной ниже, подобрать соответствующую учебную литературу. Если что-то непонятно по материалу дисциплины или методике расчета курсового проекта, за консультацией следует обратиться в университет (с расписанием консультаций можно ознакомиться в деканате заочного отделения или на сайте университета).
График лекционного курса «Электронные цепи и микросхемотехника» представлен в таблице 2.
Таблица 2 – Программа лекций по курсу ЭЦиМСТ
|
№ п/п |
Тематика лекций |
Количество академических часов |
|
1 |
2 |
3 |
|
1 |
Принцип действия усилительных устройств. Основные понятия и определения. Структурная схема усилителя. Параметры однокаскадного усилителя. |
0,5 |
|
2 |
Многокаскадные усилители. Параметры многокаскадных усилителей. Частотные характеристики усилителей. Частотные искажения сигналов в усилителях и способы их описания. |
0,5 |
|
3 |
Амплитудная характеристика усилителя. Нелинейные искажения сигналов в усилителях и способы их описания. Классификация усилителей. |
0,5 |
|
4 |
Каскады предварительного усиления на биполярных транзисторах. Простейшая схема усилительного каскада с общим эмиттером, расчет по постоянному току. |
0,5 |
|
5 |
Принципы построения схем замещения усилительных каскадов. Расчет каскада с общим эмиттером по переменному току. Принципы расчета многокаскадных усилителей. |
0,5 |
|
6 |
Температурная стабилизация режима покоя. Каскад с общим эмиттером с эмиттерной стабилизацией. Каскад с общим эмиттером с коллекторной стабилизацией. |
0,5 |
|
7 |
Каскад с общим коллектором. Расчет по постоянному току. Расчет по переменному току. Каскад с общей базой. |
0,5 |
|
8 |
Каскад с общим истоком. Расчет по постоянному току. Расчет по переменному току. |
0,5 |
|
9 |
Влияние междуэлектродных емкостей транзисторов на параметры усилительных каскадов. Каскад с общим стоком. |
0,5 |
|
10 |
Составные транзисторы. Каскад с общим эмиттером на транзисторе по схеме Дарлингтона |
