первую очередь, это привязанности разработчика или традиции, далее, на наш взгляд, идет сложность решаемой задачи и, конечно же, цена однокристальной микро- ЭВМ и средств ее поддержки.
18-выводные FLASH микроконтроллеры PIC16F84А входят в состав распространенного семейства PICmicro PIC16FXXX. Микроконтроллеры этого семейства имеют 8-разрядную, высокопроизводительную и полностью статическую RISC архитектуру.
PIC16F84X имеют 8-уровневый аппаратный стек и большое количество внутренних и внешних прерываний. В гарвардской архитектуре RISC ядра микроконтроллера разделены 14-разрядная память программ и 8-разрядная память данных. Такой подход позволяет выполнять все инструкции за один машинный цикл, кроме команд ветвления, которые выполняются за два машинных цикла. Ядро микроконтроллеров поддерживает 35 простых в изучении, но очень эффективных инструкций. Дополнительные регистры управления и архитектурные новшества позволяют создавать высокоэффективные устройства.
По сравнению с 8-разрядными микроконтроллерами этого класса, при использовании PIC16F8XX выигрыш в эффективности использования памяти программ достигает 2:1, а в производительности 4:1.
Специальные особенности микроконтроллеров PIC16F84X позволяют сократить число внешних компонентов, что в свою очередь снижает стоимость конечного устройства, повышает надежность системы и уменьшает энергопотребление. Дополнительную гибкость в разработках дает широкий выбор режимов работы тактового генератора: ER генератор, наиболее дешевое решение; LP генератор, минимизирует потребляемый ток; XT генератор, для подключения стандартного резонатора; INTRC внутренний RC генератор; HS генератор, для высокоскоростных режимов работы.
Энергосберегающий режим SLEEP, позволяет эффективно использовать микроконтроллеры в устройствах с питанием от батареек или аккумуляторов. Выход из режима SLEEP происходит при возникновении внешних, некоторых внутренних прерываниях и сбросе микроконтроллера. Высоконадежный сторожевой таймер WDT с собственным внутренним RC генератором предотвращает «зависание» программы.
Микроконтроллеры PIC16F84X удовлетворяют ряду параметров для их использования от зарядных устройств до удаленных датчиков с малым потреблением электроэнергии. FLASH технология и большое количество периферийных модулей, совместимых с предыдущими микроконтроллерами, позволяют быстро и удобно разрабатывать программное обеспечение. Высокая производительность, малая стоимость, легкость в использовании и гибкость портов ввода/вывода - делают PIC16F84А универсальными микроконтроллерами.
Микроконтроллеры PIC16F84A обеспечены полнофункциональным макроассемблером, программным симулятором, эмуляторами, недорогими программаторами. Сторонними организациями разработаны компиляторы для микроконтроллеров этого семейства.
В состав всех микроконтроллеров PICmicro входит: сброс по включению питания PWRT, сторожевой таймер WDT, программируемая защита кода программы и высокая нагрузочная способность портов ввода/вывода. Микроконтроллеры PIC16F62X программируются в последовательном режиме с использованием двух выводов RB6 и RB7.
архитектура

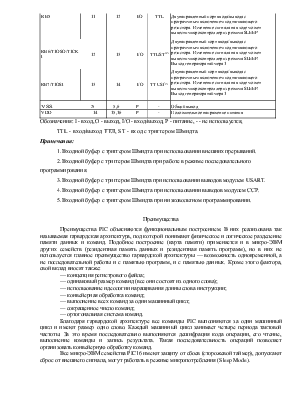

Высокая эффективность микроконтроллеров PIC16F84А достигается за счет архитектуры ядра, подобная архитектура обычно используемой в RISC микропроцессорах. В PIC16F84А используется Гарвардская архитектура с раздельными шинами доступа к памяти программ и памяти данных, в отличие от традиционных систем, в которых обращение к памяти программ и данных выполняется по одной шине.
Разделение памяти программ и памяти данных позволяет использовать не 8-разрядные команды или кратные разрядности шины данных. Все команды микроконтроллера 14-разрядные однословные. По 14-разрядной шине доступа к памяти программ выполняется выборка кода за один машинный цикл. Непрерывная работа ядра микроконтроллера по выборке и выполнению кодов программы дает возможность выполнять все команды за один машинный цикл (200нс @ 20МГц), кроме команд ветвления. Ядро микроконтроллеров поддерживает 35 высокоэффективных команд.
В PIC16F84А адресовать память данных можно непосредственно или косвенно. Все регистры специального назначения отображаются в памяти данных, включая счетчик программ. PIC16F84X имеет ортогональную систему команд, что дает возможность выполнить любую операцию с любым регистром памяти данных, используя любой метод адресации. Это облегчает написание программ для микроконтроллеров PIC16F84X и снижает общее время разработки устройства.
Микроконтроллеры PIC16F84X содержат 8-разрядное АЛУ (арифметико
