Практическая работа № 7

Интерпретация кривых ВЭЗ

Интерпретацию результатов ВЭЗ проводят с целью построения по кривым зондирования геоэлектрического разреза исследованной площади. Интерпретации кривых ВЭЗ делится на качественную  и количественную интерпретации.

Качественная интерпретация кривых ВЭЗ. Она позволяет составить общие представления о геологическом строении исследуемой площади. Для этого необходимо построить разрез изоом (вертикальный разрез ρ_к).

Для построения вертикального разреза кажущихся сопротивлений точки ВЭЗ выносят на топографический профиль. В каждой точке ВЭЗ, по вертикальной оси, откладывают в логарифмическом масштабе значения полуразносов питающих электродов (АВ/2), при которых в процессе зондирования измерялось ρ_к, и в соответствующих точках этой оси выписывают значение ρ_к, в Ом-м, которое было получено при данном полуразносе. В полученном поле чисел проводят изолинии ρ_к через соответствующие интервалы. Полученный разрез раскрашивают, причем участки высокого кажущегося сопротивления раскрашивают ярко красным цветом. Справа от полученного разреза  дается шкала раскраски с соответствующими ей значениями ρ_к.   На полученном разрезе конфигурация изолиний качественно характеризует глубинный геологический разрез по профилю. Так, например, горизонт высокого удельного сопротивления отразится на разрезе ρ_к зоной повышенных значений. Появление на разрезе локальных зон Рисунок 1 Разрез кажущихся сопротивлений пониженного сопротивления может служить признаком присутствия на глубине рудных тел, глинистых линз. Линейными крутопадающими зонами низких значений ρ_к отмечаются тектонические нарушения и т. п.

Количественная интерпретация кривых ВЭЗ. Количественную интерпретацию проводят с целью определения параметров геоэлектрического разреза - сопротивлений горизонтов ρ_i, слагающих разрез, и глубину их залегания h_i. Количественная интерпретация кривых ВЭЗ основывается на зависимости между ρ_к  и параметрами горизонтов разреза. Выполняют количественную интерпретацию в основном методом подбора в  котором те или иные элементы геоэлектрического разреза определяются путем сравнения полевых данных с рядом теоретических и переносом параметров совпавшей теоретической кривой на интерпретируемую полевую. Метод подбора может быть реализован с помощью специальных палеток или на ЭВМ с помощью специальных программ (IPI2win, Vmaster).

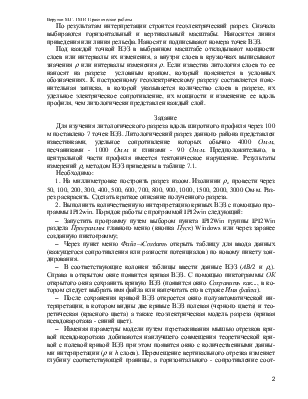

По результатам интерпретации строится геоэлектрический разрез. Сначала выбираются горизонтальный и вертикальный масштабы. Наносится линия приведения или линия рельефа. Наносят и подписывают номера точек ВЭЗ.

Под каждой точкой ВЭЗ в выбранном масштабе откладывают мощности слоев или интервалы их изменения, а внутри слоев в кружочках выписывают значения ρ или интервалы изменения ρ. Если известна литология слоев то ее наносят на разрезе  условным крапом, который поясняется в условных обозначениях. К построенному геоэлектрическому разрезу составляется пояснительная записка, в которой указывается количество слоев в разрезе, их удельное электрическое сопротивление, их мощности и изменение ее вдоль профиля, чем литологически представлен каждый слой.

Задание

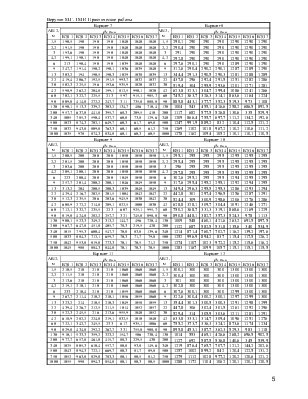

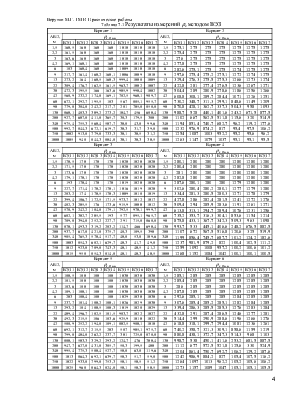

Для изучения литологического разреза вдоль широтного профиля через 100 м поставлено 7 точек ВЭЗ. Литологический разрез данного района представлен известняками, удельное сопротивление которых обычно 4000 Ом⋅м, песчаниками - 1000 Ом⋅м и глинами - 90 Ом⋅м. Предположительно, в центральной части профиля имеется тектоническое нарушение. Результаты измерений ρ_к методом ВЭЗ приведены в таблице 7.1.  Необходимо:

1.  На миллиметровке построить разрез изоом. Изолинии ρ_к провести через

50, 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1500, 2000, 3000 Ом⋅м. Разрез раскрасить. Сделать краткое описание полученного разреза.

2.  Выполнить количественную интерпретацию кривых ВЭЗ с помощью программы IPI2win. Порядок работы с программой IPI2win следующий:

− Запустить программу путем выбором пункта IPI2Win группы IPI2Win раздела Программы главного меню (кнопка Пуск) Windows или через заранее созданную пиктограмму;

− Через пункт меню Файл→Создать открыть таблицу для ввода данных (кажущегося сопротивления или разности потенциалов) по новому пикету зондирования.

− В соответствующие колонки таблицы ввести данные ВЭЗ (АВ/2 и ρ_к). Справа в открытом окне появится кривая ВЭЗ. С помощью пиктограммы ОК открытого окна сохранить кривую
