8 ВЫБОР ВСПОМОГАТЕЛЬНОГО ОБОРУДОВАНИЯ
8.1. Общие положения
Для обеспечения работы двигателей внутреннего сгорания предусматриваются вспомогательные системы обеспечения топливным газом, маслообеспечения и подачи воздуха к агрегатам.
Топливный газ подается от существующего газопровода котельной диаметром 200 мм. Для каждого ГПА и котла установлены узлы контроля параметров и технического учета расхода топливного газа. Узел коммерческого учета расхода газа установлен в ГРУ.[9]
Для обеспечения подпитки масла и периодической его замены и системе смазки двигателей на высоте 3,5 м располагаются две расходные емкости чистого масла по 1.2 м³ каждая и емкость отработанного масла 1.2 м³. Для обеспечения контроля расхода масла на подпитку каждого двигателя, обусловленного его угаром в процессе работы двигателя, характеризующего его техническое состояние, на каждый двигатель используются независимые отдельные емкости чистого масла. Расход масла на подпитку определяется путем контроля изменения объема масла в каждом баке.[9]
Периодическое пополнение чистого масла в оперативные емкости осуществляется из транспортных емкостей с помощью насоса. Подача отработанного масла из двигателей в емкость отработанного масла осуществляется насосом, выгрузка из емкости в транспортную тару самотеком или насосом.
Охлаждение ГПА комбинированное: наряду с основным жидкостным охлаждением две требуется воздушное охлаждение как ДВС, так и

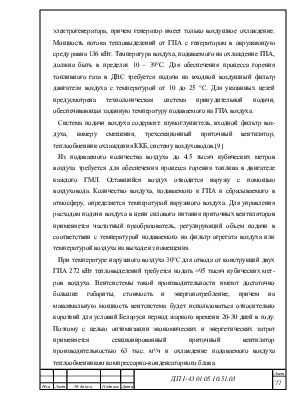

электрогенератора, причем генератор имеет только воздушное охлаждение. Мощность потока тепловыделений от ГПА с генератором в окружающую среду равна 136 кВт. Температура воздуха, подаваемого на охлаждение ГПА, должна быть в пределах 10 - 39°С. Для обеспечения процесса горения топливного газа в ДВС требуется подача на входной воздушный фильтр двигателя воздуха с температурой от 10 до 25 °C. Для указанных целей предусмотрена технологическая система принудительной подачи, обеспечивающая заданную температуру подаваемого на ГПА воздуха.
Система подачи воздуха содержит: шумоглушитель, входной фильтр воздуха, камеру смешения, трехсекционный приточный вентилятор, теплообменник охлаждения ККБ, систему воздуховодов.[9]
Из подаваемого количества воздуха до 4.5 тысяч кубических метров воздуха требуется для обеспечения процесса горения топлива в двигателе каждого ГМЛ. Оставшийся воздух отводится наружу с помощью воздуховода. Количество воздуха, подаваемого к ГПА и сбрасываемого в атмосферу, определяется температурой наружного воздуха. Для управления расходом подачи воздуха в цени силового питания приточных вентиляторов применяется частотный преобразователь, регулирующий объем подачи в соответствии с температурой подаваемого на фильтр агрегата воздуха или температурой воздуха на выходе из помещения.
При температуре наружного воздуха 30°С для отвода от конструкций двух ГПА 272 кВт тепловыделений требуется подать ≈95 тысяч кубических метров воздуха. Вентсистемы такой производительности имеют достаточно большие габариты, стоимость и энергопотребление, причем на максимальную мощность вентсистема будет использоваться относительно короткий для условий Беларуси период жаркого времени 20-30 дней в году. Поэтому с целью оптимизации экономических и энергетических затрат применяется секционированный приточный вентилятор производительностью 63 тыс. м³/ч и охлаждение подаваемого воздуха теплообменником компрессорно-конденсаторного блока.

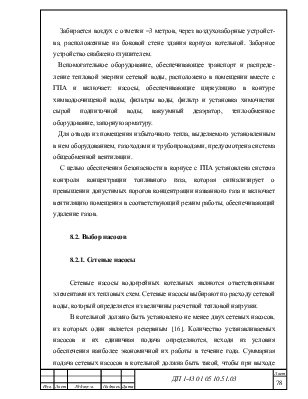

Забирается воздух с отметки =3 метров, через воздухозаборные устройства, расположенные на боковой стене здания корпуса котельной. Заборное устройство снабжено глушителем.
Вспомогательное оборудование, обеспечивающее транспорт и распределение тепловой энергии сетевой воды, расположено в помещении вместе с ГПА и включает: насосы, обеспечивающие циркуляцию в контуре химводоочищеной воды, фильтры воды, фильтр и установка химочистки сырой подпиточной воды, вакуумный деаэратор, теплообменное оборудование, запорную арматуру.
Для отвода из помещения избыточного тепла, выделяемого установленным в нем оборудованием, газоходами и трубопроводами, предусмотрена система общеобменной вентиляции.
С целью обеспечения безопасности в корпусе с ГПА установлена система контроля концентрации топливного газа, которая сигнализирует о превышении допустимых порогов концентрации названного газа и включает вентиляцию помещения в соответствующий режим работы, обеспечивающий удаление газов.
8.2. Выбор насосов
8.2.1. Сетевые насосы
Сетевые насосы водогрейных котельных являются ответственными элементами их тепловых схем. Сетевые насосы выбирают по расходу сетевой воды, который определяется из величины расчетной тепловой нагрузки.

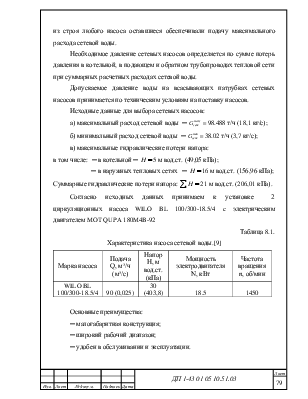

В котельной должно быть установлено не менее двух сетевых насосов
