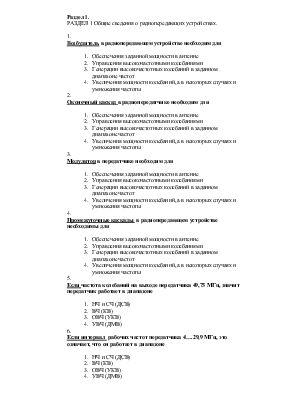

Раздел I.

РАЗДЕЛ 1 Общие сведения о радиопередающих устройствах.

1.

Возбудитель в радиопередающем устройстве необходим для

1.  Обеспечения заданной мощности в антенне

2.  Управления высокочастотными колебаниями

3.  Генерации высокочастотных колебаний в заданном диапазоне частот

4.  Увеличения мощности колебаний, а в некоторых случаях и умножения частоты

2.

Оконечный каскад в радиопередатчике необходим для

1.  Обеспечения заданной мощности в антенне

2.  Управления высокочастотными колебаниями

3.  Генерации высокочастотных колебаний в заданном диапазоне частот

4.  Увеличения мощности колебаний, а в некоторых случаях и умножения частоты

3.

Модулятор в передатчике необходим для

1.  Обеспечения заданной мощности в антенне

2.  Управления высокочастотными колебаниями

3.  Генерации высокочастотных колебаний в заданном диапазоне частот

4.  Увеличения мощности колебаний, а в некоторых случаях и умножения частоты

4.

Промежуточные каскады  в радиопередающем устройстве необходимы для

1.  Обеспечения заданной мощности в антенне

2.  Управления высокочастотными колебаниями

3.  Генерации высокочастотных колебаний в заданном диапазоне частот

4.  Увеличения мощности колебаний, а в некоторых случаях и умножения частоты

5.

Если частота колебаний на выходе передатчика 49,75 МГц, значит передатчик работает в диапазоне

1.  НЧ и СЧ (ДСВ)

2.  ВЧ (КВ)

3.  ОВЧ (УКВ)

4.  УВЧ (ДМВ)

6.

Если интервал  рабочих частот передатчика 4….29,9 МГц, это означает, что он работает в диапазоне

1.  НЧ и СЧ (ДСВ)

2.  ВЧ (КВ)

3.  ОВЧ (УКВ)

4.  УВЧ (ДМВ)

7.

Передатчик , излучающий частоту f = 1000 МГц работает в диапазоне

1.  НЧ и СЧ (ДСВ)

2.  ВЧ (КВ)

3.  ОВЧ (УКВ)

4.  УВЧ (ДМВ)

8.

Передатчик, излучающий частоту f = 330 МГц работает в диапазоне

1.   НЧ и СЧ (ДСВ)

2.  ВЧ (КВ)

3.  ОВЧ (УКВ)

4.  УВЧ (ДМВ)

9.

Если абсолютная нестабильность частоты колебаний передатчика составляет  20 Гц, то он будет обладать наиболее низкой относительной нестабильностью на частотах

1.  4 МГц

2.  0,75 МГц

3.  500 кГц

4.  5 МГц

10.

Если относительная нестабильность частоты колебаний передатчика на частоте 10 МГц составляет , тогда абсолютный уход частоты равен

1.  1 Гц

2.  10 Гц

3.  100 Гц

4.  20 Гц

11.

Если абсолютная нестабильность частоты колебаний передатчика на частоте 10 МГц, составляет 10 Гц, тогда относительная нестабильность равна

1.

2.

3.

4.

12.

Если рабочая частота передатчика fр =2,5 МГц и у передатчика не подавлены побочные излучения, то он создает помехи на частоте

1.  4 МГц

2.  0,75 МГц

3.  5 МГц

4.  4,5 Мгц

13.

Если рабочая частота  передатчика fр = 2 МГц он создает помехи приему на частоте

1.   4 МГц

2.  0,75 МГц

3.  5 МГц

4.  4,5 Мгц

14.

Если рабочая частота передатчика fр = 1,5 МГц и у него не подавлена 3-я гармоника, он создает помехи приему на частоте

1.   4 МГц

2.  0,75 МГц

3.  5 МГц

4.  4,5 Мгц

15.

Если рабочая частота передатчика fр = 250 кГц и у него не подавлена 3-я гармоника, он создает помехи по приему на частоте

1.  4 Мгц                                 3.  5 МГц

2.  0,75 МГц                           4.  4,5 МГц

РАЗДЕЛ 2 Усилительные элементы радиопередающих устройств.

1.

Максимальная мощность генераторных триодов, выпускаемых в настоящее время составляет

1.  600 кВт                  3.  500 Вт

2.  100 кВт                  4.  1000 Вт

2.

Максимальная мощность генераторных тетродов составляет

1.  600 кВт                  3.  500 Вт

2.  100 кВт                  4.  1000 Вт

3.

Максимальная мощность генераторных биполярных транзисторов, , выпускаемых в настоящее время составляет

1.  600 кВт                  3.  500 Вт

2.  100 кВт                  4.  10 ВТ

4.

Максимальная мощность полевых транзисторов, используемых в передатчиках составляет

1.  600 кВт                  3.  500 Вт

2.  100 кВт                  4.  10 Вт

5.

Наименьшую рабочую температуру имеет

1.  Неактивированный вольфрамовый катод

2.  Торированно – карбидированный катод

3.  Оксидный катод

4.  Массивный катод прямого накала

6.

В мощных генераторных лампах применяется

1.  Неактивированный вольфрамовый катод

2.  Торированно – карбидированный катод

3.  Оксидный катод

4.  Массивный катод прямого накала

7.

Значительно увеличить крутизну анодного тока лампы позволяет применение

1.  Неактивированного вольфрамового катода

2.  Торированно – карбидированного катода

3.  Оксидного катода

4.  Массивного катода прямого накала

8.

Оберегать от больших пусковых токов нужно

1.  Неактивированный вольфрамовый катод

2.  Торированно – карбидированный катод

3.  Оксидный катод

4.  Массивный катод прямого накала

9.

Анод генераторной лампы имеет радиатор из медных пластин при

1.  Естественном способе охлаждения

2.  При охлаждении проточной водой

3.  При принудительном воздушном охлаждении

4.  При пароводяном способе

10.

В состав системы охлаждения обязательно  входит конденсатор накопитель при

1.  Естественном способе охлаждения
