Станок оборудован магнитной плитой для удержания деталей из магнитных материалов в процессе шлифования.

Работать можно и без магнитной плиты.

Для выбора рода работ на пульте установлен переключатель SA1 «Работа с плитой» - «Без плиты».

Поворотом рукоятки этого переключателя в положение «Работа с плитой» подготавливается к включению цепь питания электромагнитной плиты. Поворотом рукоятки барабанного переключателя SA5 в положение «Включено» замыкаются контакты SA-5.1 –SA5.3 и SA5.4-SA5.2 и на магнитную плиту подаётся напряжение по цепи SA-5.1 –SA5.3-SA5.5 – SA5.4 SA5.2 При этом срабатывает электромагнитное реле KV1 , катушка которого включена последовательно с магнитной плитой . Реле KV1 своим нормально разомкнутым контактом 5-19 подготавливает к включению цепь контактора КМ2 а контактом KV1  3-107 включает сигнальную лампу HL1 «Плита включена».

Для снятия изделий с магнитной плиты необходимо рукоятку барабанного переключателя перевести в положение «Размагничено» и отпустить.

Под действием пружины рукоятка возвратится в нулевое положение. В нулевом положении замыкается контакт SA5.4 SA5.6 все остальные контакты разомкнуты , плита , отключенная от выпрямителя , шунтируется сопротивлением R . Реле KV1 выключается , отключая сигнальную лампу HL1, а контакт KV1 5-19 размыкается.

В положении рукоятки переключателя SA5 «Размагничено» замкнутые го контакты SA5.1 -SA5.4 и SA5.2-SA5.7 и в катушках электромагнитной плиты протекает  ток обратного направления пониженной силы из-за наличия в цепи части сопротивления R . Кратковременный импульс тока обратной  полярности необходим для размагничивания магнитной плиты и частично шлифуемых деталей.

Включение гидравлики

При нажатии на кнопку SA3 подается напряжение на катушку контактора КМ2 который нормально разомкнутым контактом 21-23 становится на самопитание и включает электродвигатель М2 а контактом КМ2 5-49 подготавливает к включению цепь питания электромагнитов YA1 и YA2.

Включение гидравлики без включения магнитной плиты возможно только в положении переключателя SA1 «Работа без плиты».В положении переключателя SA1 «Работа с плитой» включении гидравлики возможно только после включения магнитной плиты переключателем SA5.

Включении автоматической вертикальной подачи

Включении автоматической вертикальной подачи производится переключателем SA2 . Поворотом переключателя в положение «Подача включена» включается цепь питания электромагнитов YA1 и YA2 в зависимости от того какой из конечных выключателей SQ1 или SQ2 будет нажат.

Включение насоса подачи охлаждающей жидкости и магнитного сепаратора

Поворотом рукоятки пакетного выключателя QF3 в положение «Включено» подается напряжение непосредственно на электродвигатели М4 и М5 (при работающем М3).

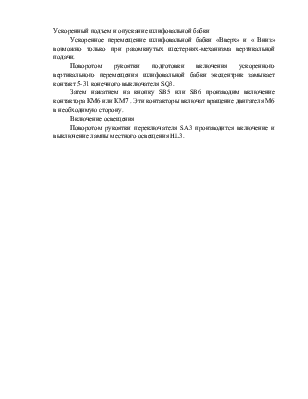

Ускоренный подъем и опускание шлифовальной бабки

Ускоренное перемещение шлифовальной бабки «Вверх» и « Вниз» возможно только при разомкнутых шестернях-механизма вертикальной подачи.

Поворотом рукоятки подготовки включения ускоренного вертикального перемещения шлифовальной бабки эксцентрик замыкает контакт 5-31 конечного выключателя SQ3.

Затем нажатием на кнопку SB5 или SB6 производим включение контактора КМ6 или КМ7 . Эти контакторы включат вращение двигателя М6 в необходимую сторону.

Включение освещения

Поворотом рукоятки переключателя SA3 производится включение
