Выполнение сложных элементов машиностроительных деталей в системе КОМПАС, страница 2

Если  треугольник расположить как показано на рисунках 10 и 11,   на панели Свойств выбрать команду -Общая область, то будет выполнена деталь – втулка (рис. 12).



Рис. 10                                                                Рис. 11

Рис. 12

На  геометрическую модель вала можно нанести резьбу, для чего на Компактной панели  -Условное изображение резьбы. На панели Свойств   -Базовый объект  (   нижнее ребро фаски вала  (рис. 13))  автоопределение  диаметра резьбы – , шаг резьбы – ,    или  ,    прямое направление  –  ,       условное нанесение резьбы (рис. 14).

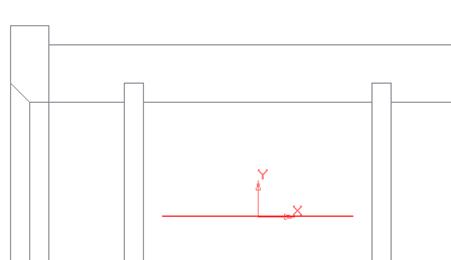

При переходе в 2D- модуле в ортогональные виды, построенную геометрическую модель,  через команду  -Ассоциативные виды, затем   -Стандартнве виды, резьба сохраняется, но требует небольшой дорисовки (рис. 15). Иногда резьбу удобно изображать сразу в 2D- модуле.

Рис. 13                                                                              Рис. 14

Рис. 15

Как и в случае с деталью – вал, фаска на детали  –  гайка накидная строится с помощью команды -Вырезать вращением.

Для построения эскиза основания детали  –  гайка накидная выбираем плоскость построения  . На панели Текущее состояние пиктограмму  -Эскиз. На Компактной панели    -Геометрия  совокупность необходимых примитивов  -Многоугольник. На панели Свойств   , -По описанной окружности       (рис. 16).

Рис. 16                                                           Рис. 17

Отключив команду  , на  Компактной панели   -Редактирование детали  -Операция выдавливания (в последних версия редактора -Операция выдавливания). На панели Свойств   -Прямое направление,  – расстояние выдавливания (рис. 17)  . Выбрав на панели Вид команду -Ориентация   (Рис. 18).   В Дереве модели указать на плоскость  , перпендикулярную выбранной плоскости построения.

В этой плоскости построить осевую линию и прямоугольный треугольник (рисунки 19 и 20), затем используя на  панели Редактирования детали команду -Вырезать вращением, выполним у детали фаски (рис. 21 и 22).



Рис. 19                                                           Рис. 20



Рис. 21                                                           Рис. 22

Затем выберем за плоскость построения нижнее основание гайки (рис. 23), используя команды: -Окружность, -Вырезать выдавливанием и  -Фаска, выполняется у геометрической модели детали   отверстие  (рис. 24), фаска (рис. 25). и при необходимости  условное изображение резьбы. Последовательность построения геометрической модели показывается в Дереве модели (рис. 26).



Рис. 23                                                           Рис. 24



Рис. 25                                                           Рис. 26

Рассмотрим алгоритм построения элементов геометрической модели сложной детали – корпуса вентиля:

1. Выполнить основную цилиндрическую часть геометрической модели корпуса вентиля. Для этого в выбранной плоскости построения  показать контур вращения и ось вращения (рис. 27) и применим команду -Операция вращения  цилиндрическая часть геометрической модели детали.

Рис. 27

2. Для построения эскиза основания второй цилиндрической части корпуса выберем плоскость , перпендикулярную    (рис. 28). На Компактной панели  -Вспомогательная геометрия  -Смещенная плоскость. На панели Свойств     (обратить внимание на определение необходимого расстояния)      (рис. 29).    .

Рис. 28

Рис. 29

За плоскость построения выбирается  Смещенная плоскость () и выполняется эскиз основания второй цилиндрической части корпуса геометрической модели (рис. 30).
